АСУ ТП мини-ТЭЦ «Белый ручей»

Автоматизированная система управления технологическим процессом промышленной мини-ТЭЦ «Белый ручей» разработана на базе программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000) и предназначена для управления двумя паровыми котлами Е-25-3,9-440 и одной паровой турбиной П-6-35/0,5-1.

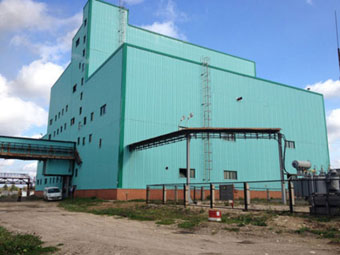

Мини-ТЭЦ «Белый ручей» входит в состав ТГК-2 и обеспечивает эффективное, экономичное и экологически безопасное функционирование производства на основе использования возобновляемых источников энергии. В качестве основного топлива используется низкосортная древесина, отходы лесопереработки, торф. Мини-ТЭЦ обеспечивает энергией леспромхоз «Белый Ручей» и жителей поселка Депо Вологодской области. Электрическая мощность 6 МВт, тепловая мощность 26 Гкал/ч, КПД сжигания топлива – до 90 %.

Цели и задачи

• Обеспечение эффективной работы и высоких эксплуатационных показателей мини-ТЭЦ, безопасности и безаварийности технологического процесса.
• Предоставление эксплуатационному персоналу средств дистанционного и автоматического управления технологическим оборудованием и процессами.
• Предоставление достоверной оперативной и ретроспективной информации о режимной обстановке на мини-ТЭЦ по всем уровням управления предприятием для оптимизации планирования работы оборудования.

Функции системы

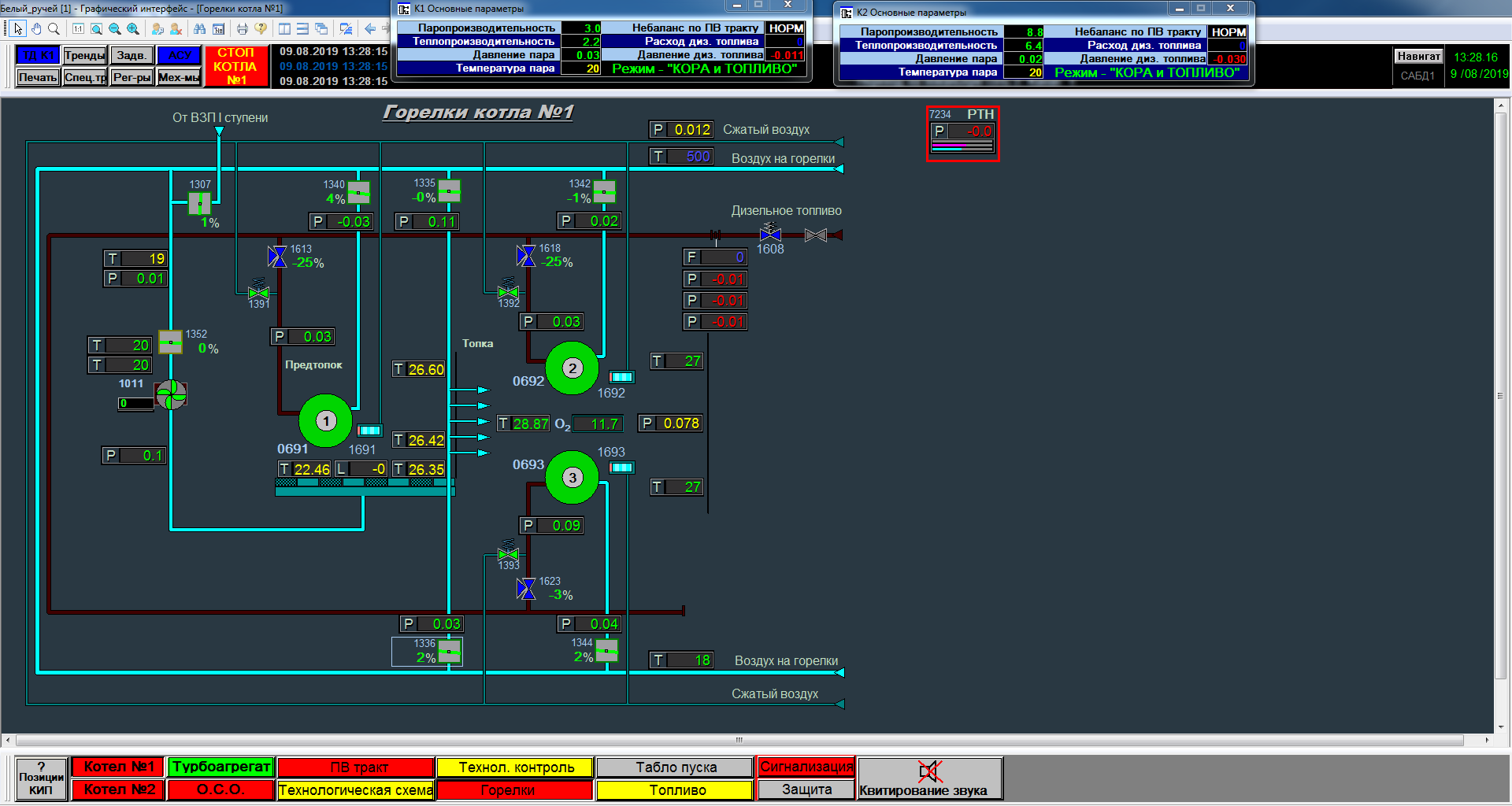

• Местное и дистанционное управление процедурами розжига горелок
• Местное и дистанционное управление арматурой горелок
• Автоматическое регулирование и отображение состояния оборудования

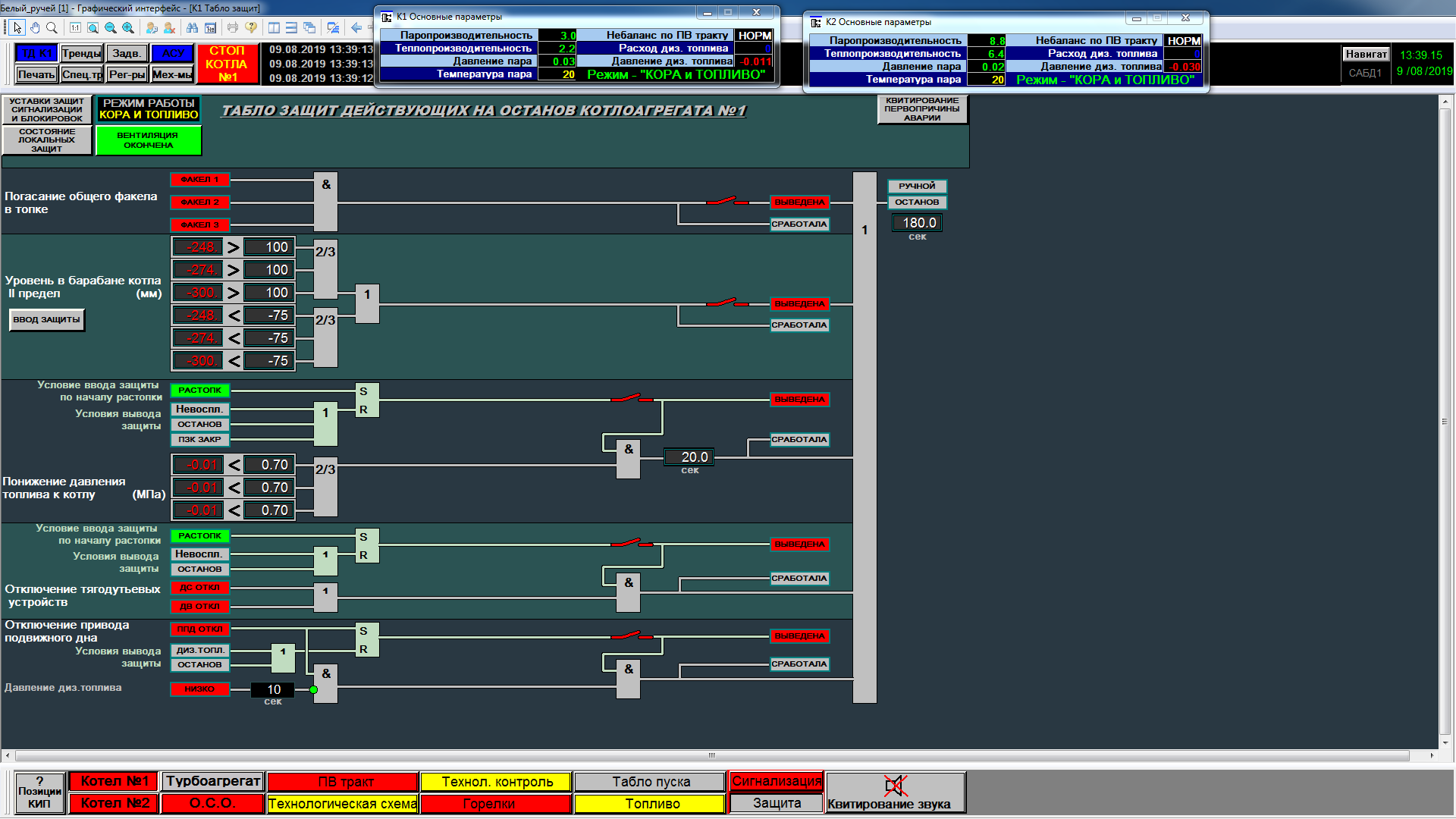

• Технологические защиты и блокировки

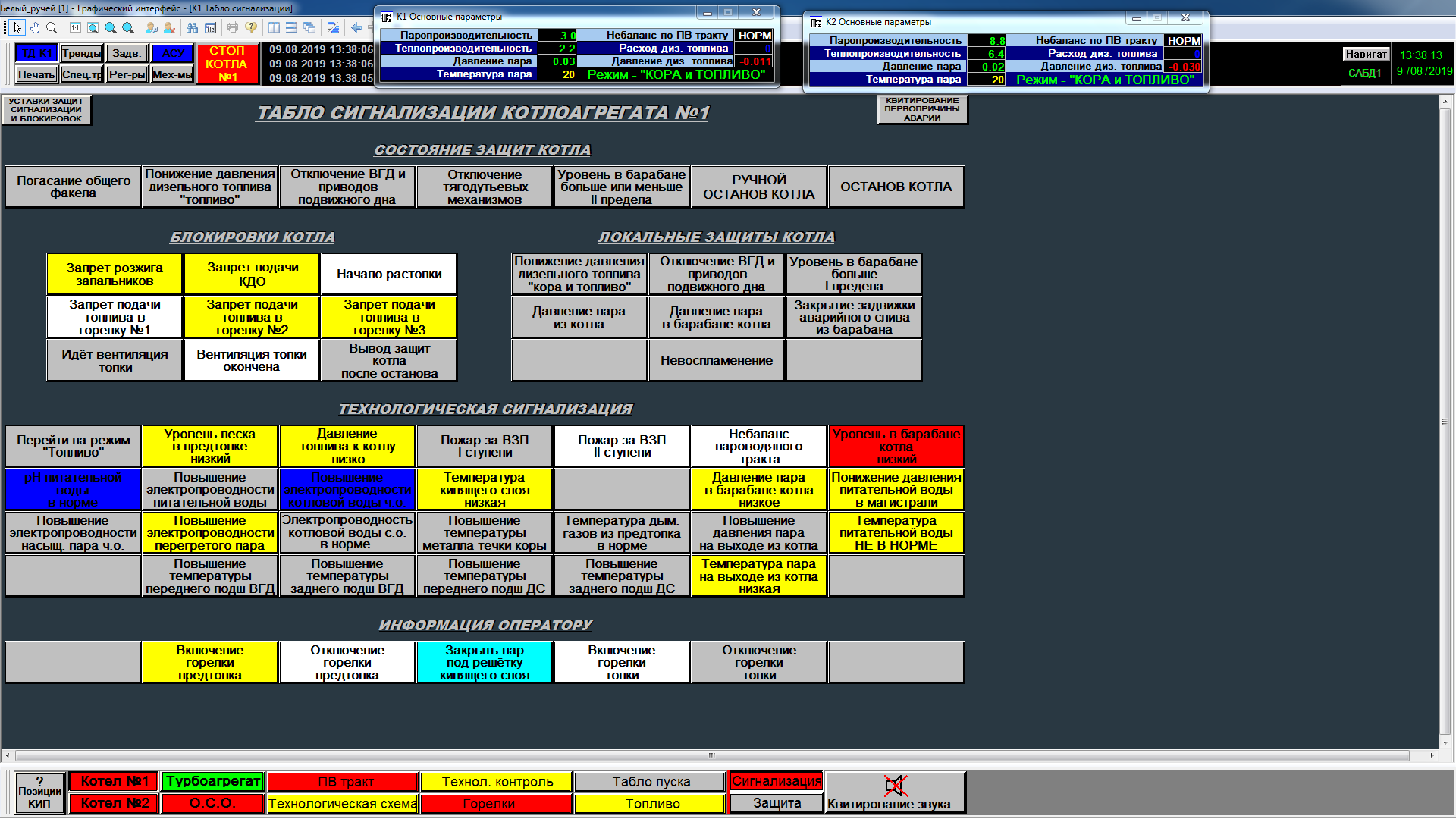

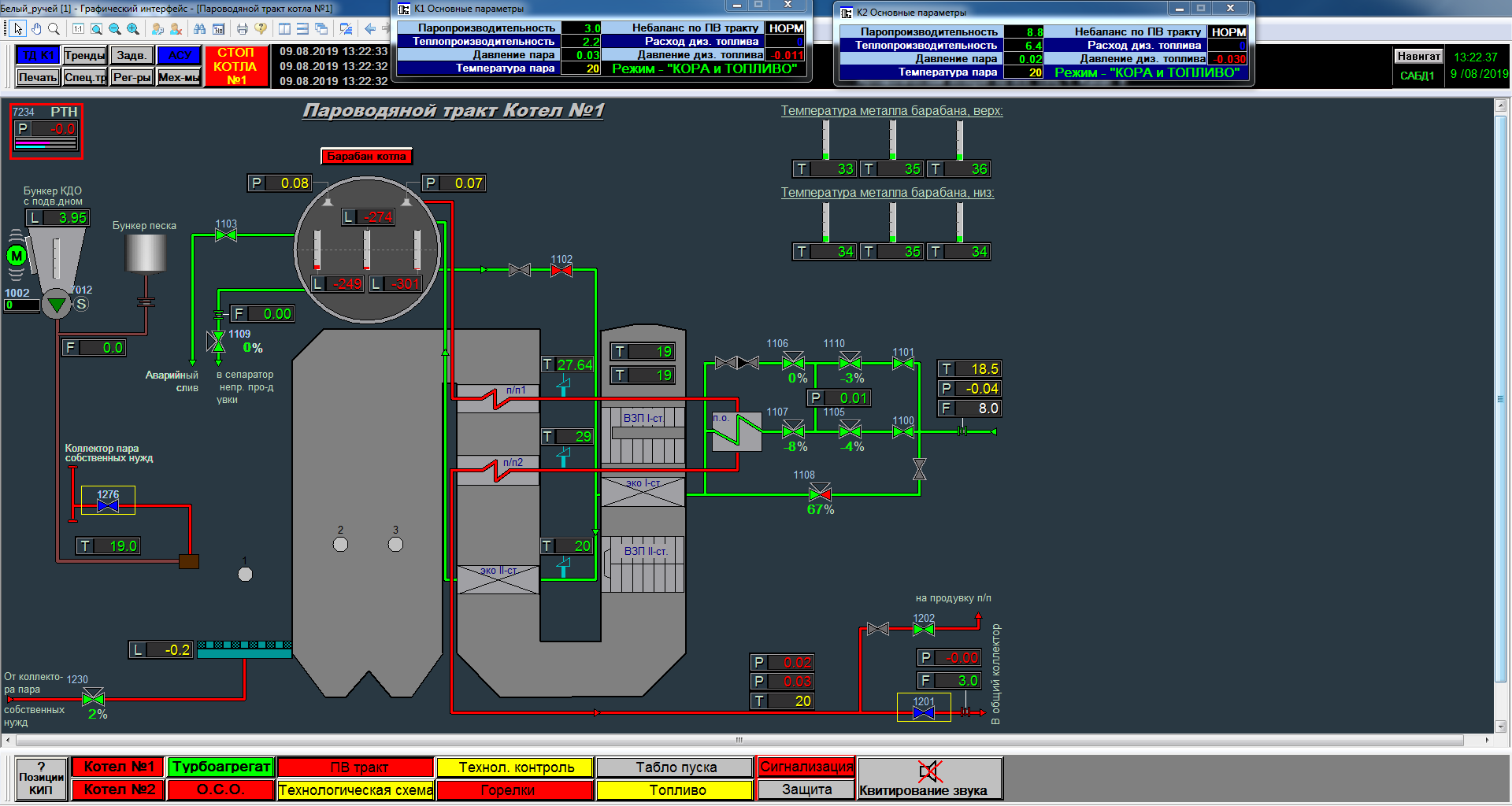

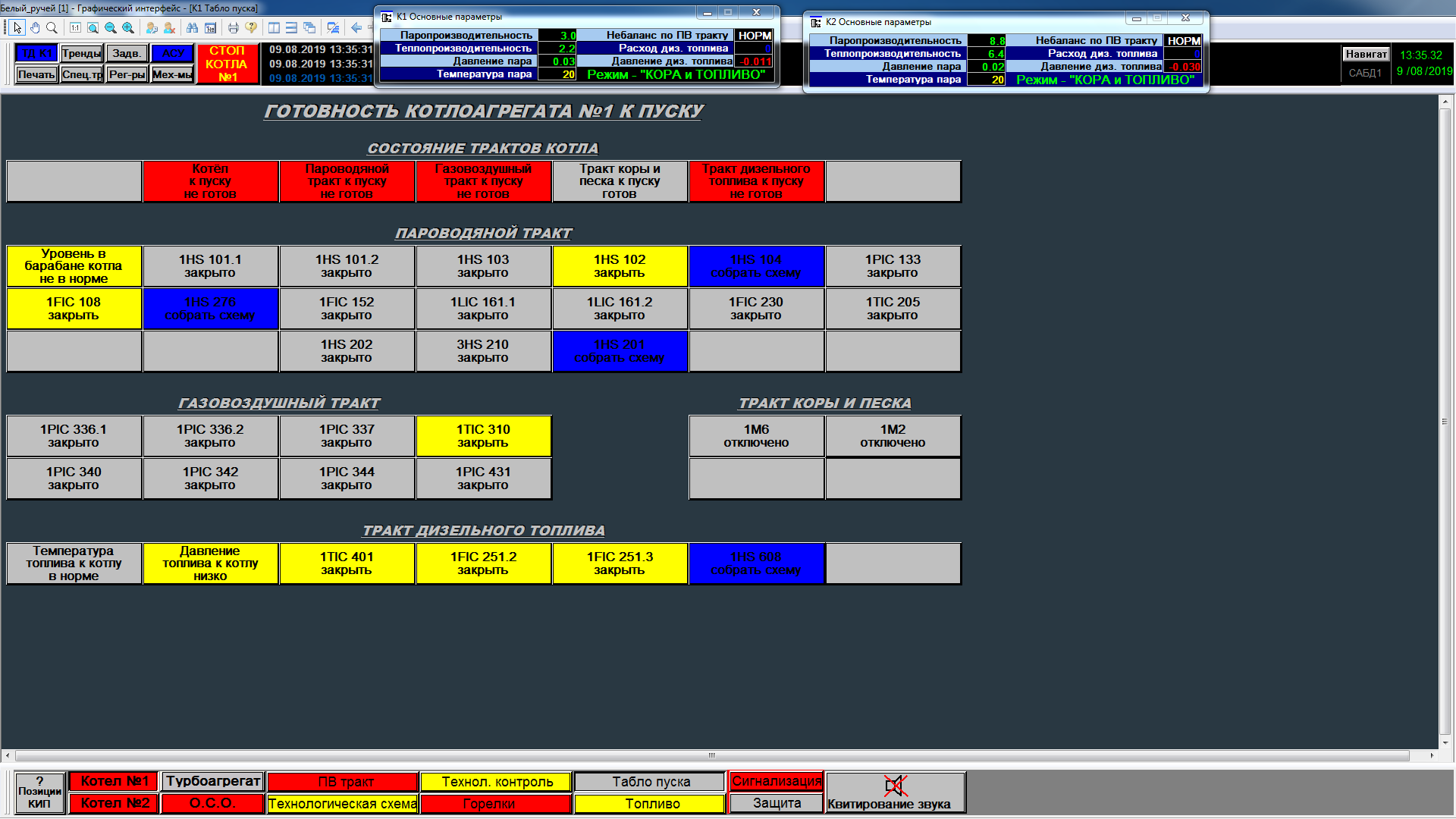

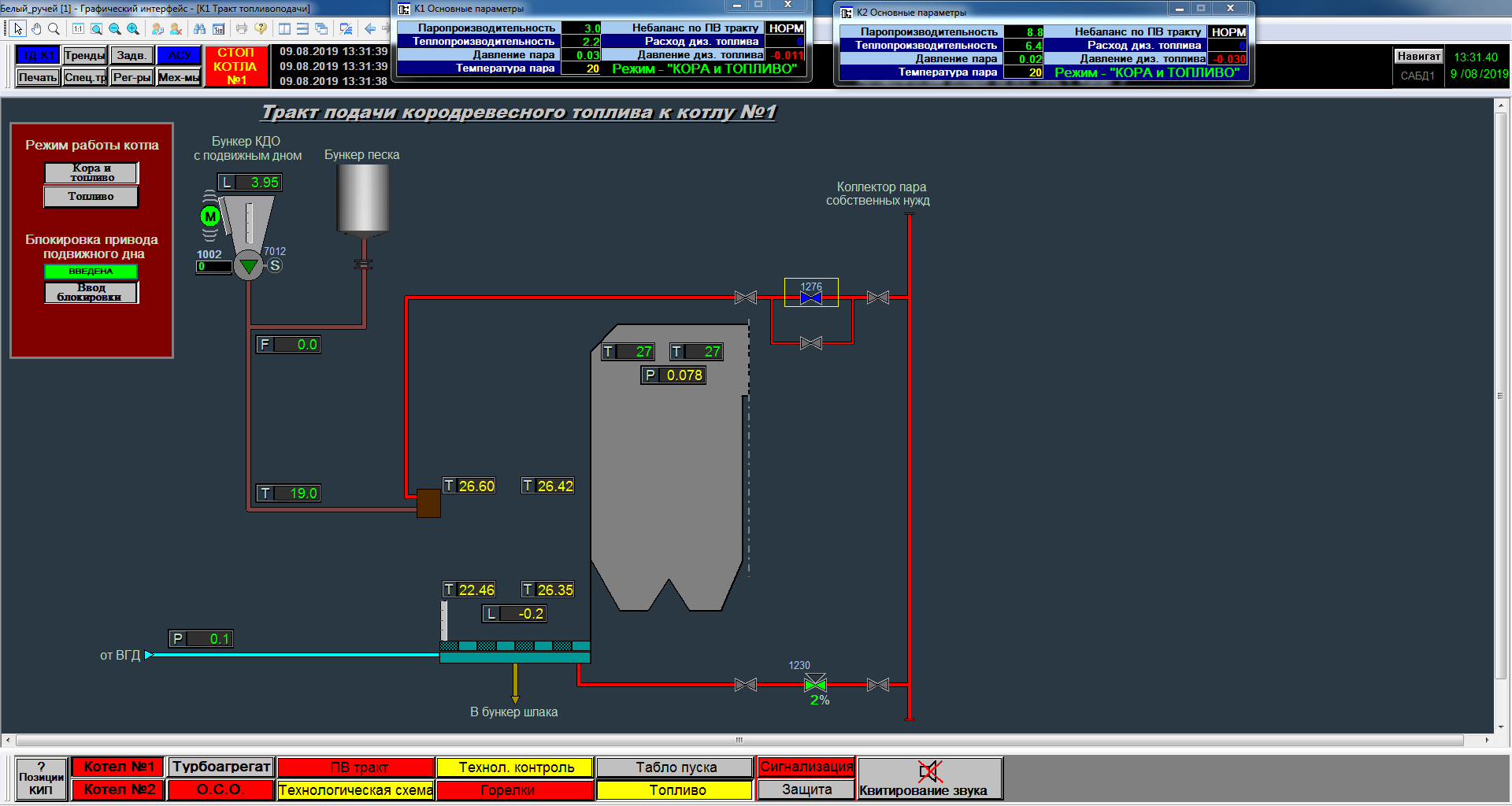

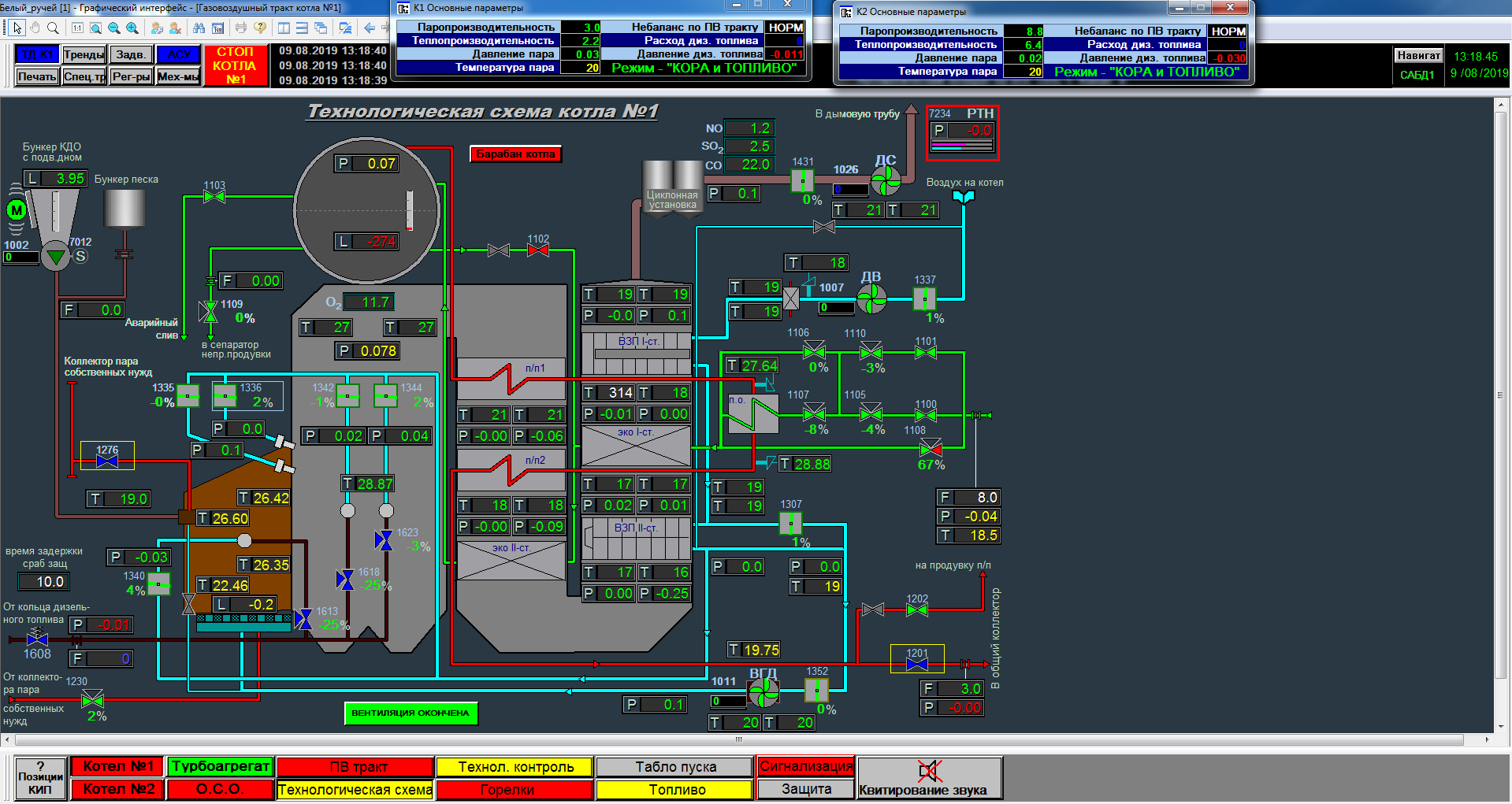

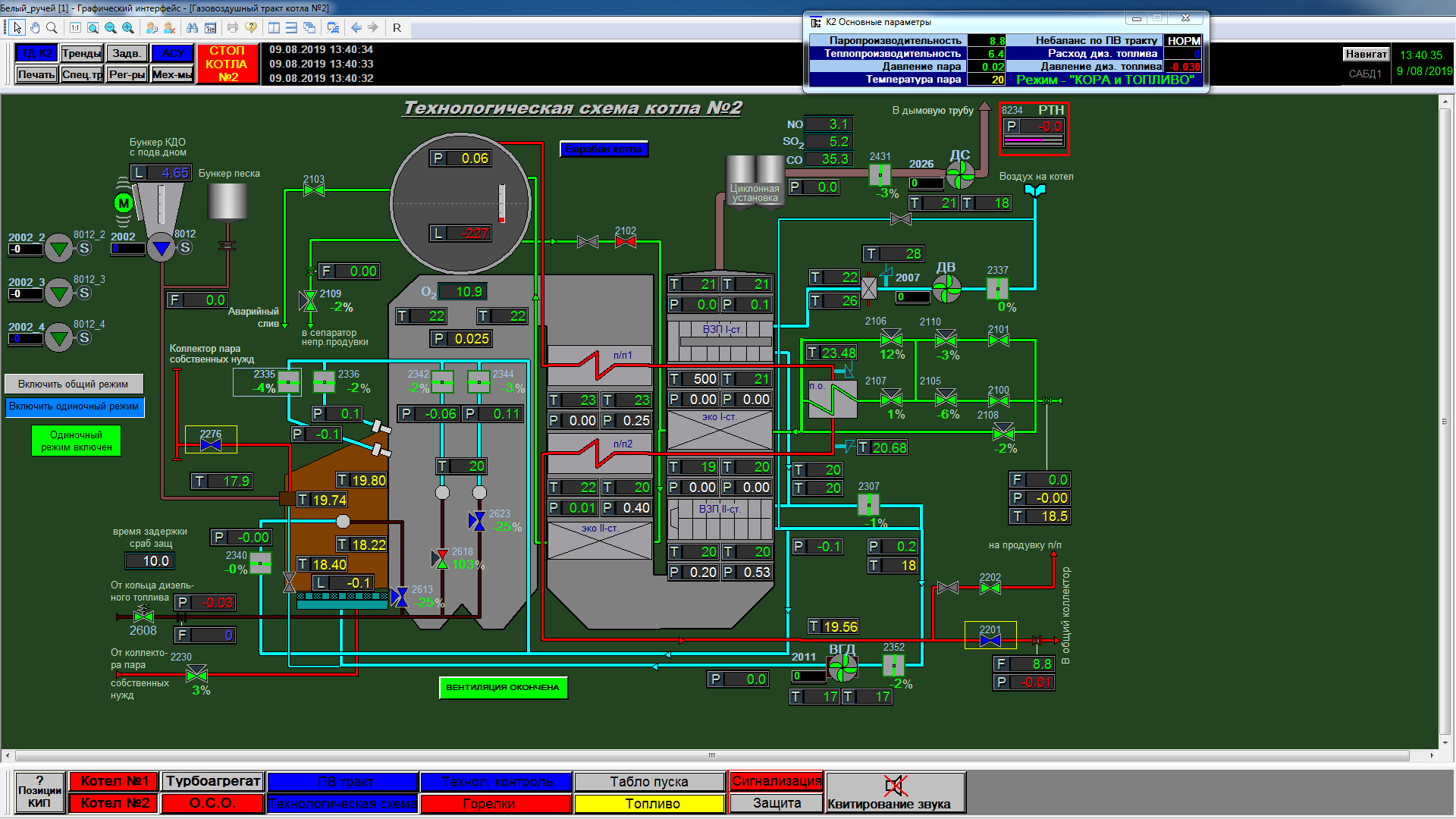

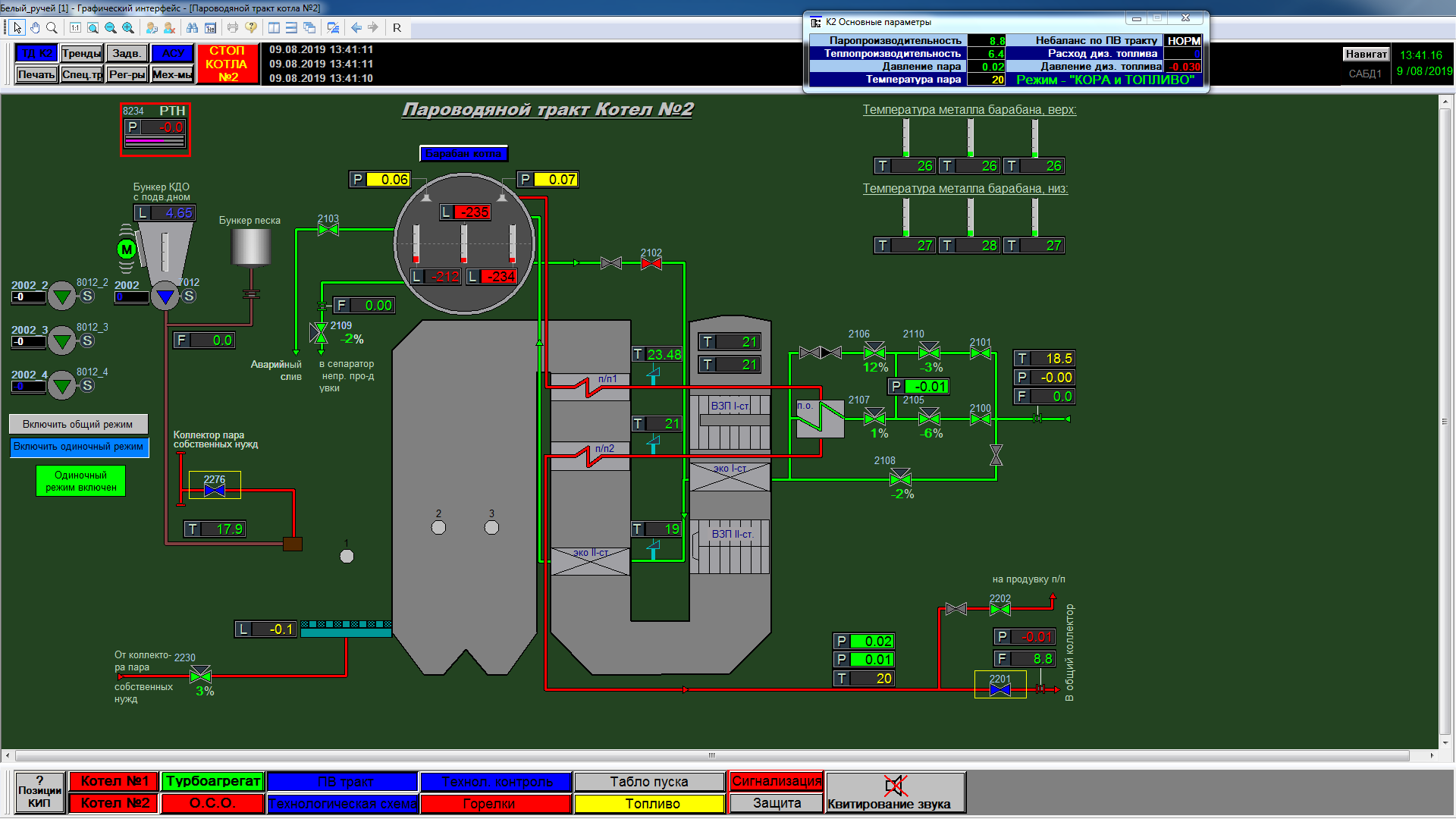

• Визуализация, сигнализация отклонений и регистрация параметров технологического процесса, аварийных событий и состояний, автоматизация ведения отчетной документации
• Мониторинг температурных и гидравлических параметров
• Ведение и архивирование трендов параметров, отчетных документов, протоколов событий и протоколов аварийных ситуаций
• Программно-аппаратная самодиагностика основных элементов системы
• Разграничение прав доступа пользователей к технологической информации.

Архитектура системы

К первому (нижнему) уровню относятся датчики аналоговых и дискретных сигналов, первичные преобразователи, регулирующая и запорная арматура, электроприводы исполнительных механизмов.

Второй (средний) уровень включает в себя шкаф управления котла №1, шкаф управления котла №2, шкаф управления турбины и шкаф управления общестанционным оборудованием (ОСО) с контроллерным и необходимым вспомогательным оборудованием.

Третий (верхний) уровень включает в себя станцию инженера АСУ ТП, четыре станции оператора, среди которых два резервированных сервера архивной БД, принтер и средства передачи данных.

Информационная мощность

• Аналоговых входных сигналов – 757
• Дискретных входных сигналов – 1632
• Дискретных выходных сигналов – 1332
• Аналоговых выходных сигналов – 123.

Результаты

АСУ ТП мини-ТЭЦ «Белый Ручей» позволила повысить надежность и эффективность управления технологическим процессом, обеспечить высокую экономичность функционирования ТЭЦ. Применение ПТК КРУГ-2000 в автоматизации генерирующего объекта, функционирующего на основе использования возобновляемых источников энергии, придает особую значимость проекту.
