Северодвинская ТЭЦ-2: второй этап перевооружения котлоагрегатов

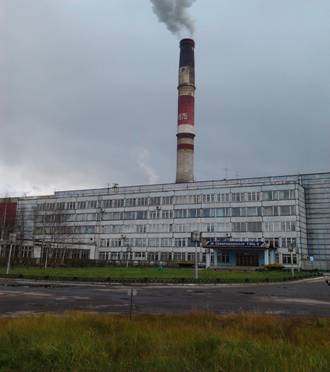

Рисунок 1 – Северодвинская ТЭЦ

В ноябре 2012 г. при участии специалистов фирмы «КРУГ» завершен второй этап перевооружения Северодвинской ТЭЦ-2 (рисунок 1), связанный с переводом объектов ТЭЦ на сжигание природного газа. При этом введены в эксплуатацию АСУ ТП котлов ТГМЕ-464 ст. №4 и КВГМ-100 ст. №1 и №2.

Перевод Архангельской ТЭЦ и Северодвинской ТЭЦ-2 на сжигание природного газа выполняется в рамках инвестиционной программы ОАО «ТГК №2».

Северодвинская ТЭЦ-2 — теплоэлектроцентраль г. Северодвинска Архангельской области. Входит в состав ОАО «Территориальная генерирующая компания №2» (ТГК-2).

Перевод ТЭЦ на сжигание природного газа выполняется с целью стабилизации динамики изменения тарифов, улучшения экологической обстановки и повышения надежности энергоснабжения потребителей.

Система управления технологическим оборудованием котлоагрегатов ТГМЕ-464 ст. №1, 2, 3, 4, КВГМ-100 ст. №1, 2 и ГРП реализовано на базе SCADA КРУГ-2000^®.

Основные функции АСУ ТП

• Сбор, архивирование и предоставление информации о состоянии оборудования и параметрах работы котлов и ГРП
• Формирование суточной и учетной документации, регистрация аварийных ситуаций
• Дистанционное управление исполнительными механизмами
• Выполнение алгоритмов защит и блокировок
• Автоматизированный контроль плотности газовых блоков
• Автоматизированный розжиг горелок на газе
• Регулирование технологических параметров с помощью программных регуляторов
• Поддержка совместной работы на газе и мазуте с возможностью перехода с одного вида топлива на другой без остановки горелки.

АСУ ТП имеет четырехуровневую архитектуру (рисунок 2)

• Нижний уровень представлен датчиками и исполнительными механизмами
• Средний уровень – программируемые логические контроллеры (ПЛК)

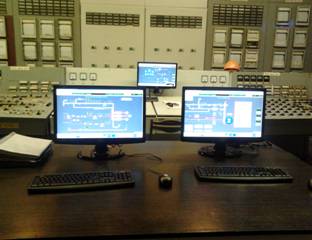

• Верхний уровень – резервируемые автоматизированные рабочие места – АРМ операторов (рис. 3)
• Четвертый уровень представлен общим для локальных АСУ ТП вычислительным оборудованием, в состав которого входят: АРМ инженера АСУ ТП, WEB-сервер, сервер единого времени TimeVisor™, Архивная станция и Станция ПТО.

Вычислительная сеть АСУ ТП выполнена в виде независимых резервируемых сегментов, каждый из которых образует локальную сеть для управления котлоагрегатом или ГРП.
Разделение локальных вычислительных сетей реализовано с применением маршрутизаторов третьего уровня, которые повышают производительность сети в целом.

Безопасность подключения корпоративной сети ТЭЦ обеспечивается использованием аппаратного межсетевого экрана (FireWall).

АРМ инженера АСУ ТП предоставляет доступ к технологической информации объектов ТЭЦ – котлоагрегатов ТГМЕ-464 ст. №1, 2, 3, 4, КВГМ-100 ст. №1, 2 и ГРП. Дополнительно АРМ инженера АСУ ТП позволяет производить диагностику состояния каналов связи и при необходимости вносить изменения в прикладное программное обеспечение станций верхнего уровня.

АРМ инженера АСУ ТП и Станция ПТО позволяют получить доступ к технологической информации всех локальных АСУ ТП ТЭЦ без перезагрузки приложений. Такой функционал достигнут благодаря модулю многосерверного доступа, встроенного в SCADA КРУГ-2000^®.

WEB-сервер предоставляет возможность абонентам корпоративной сети Северодвинской ТЭЦ-2 просматривать информацию абонентов системы КРУГ-2000 с помощью любого обозревателя Web-страниц.

Архивная станция предоставляет сводную как текущую, так и ретроспективную технологическую информацию по всем технологическим объектам ТЭЦ. Дополнительно архивная станция производит считывание исторических данных, сформированных в измерительном комплексе СуперФлоу 21В узла учета газа.

сервер единого времени TimeVisor™ производства НПФ «КРУГ» обеспечивает требуемую точность привязки системного времени всех абонентов к единому астрономическому времени за счет приема сигналов точного времени от системы GPS.

Отличительные особенности АСУ ТП

• Контроль переходных процессов изменения давления в барабане котла и температуры стенок барабана во время розжига
• Информационный обмен между SCADA-системой и измерительным комплексом СуперФлоу 21В узла учета газа через OPC-сервер
• Предоставление основных технологических параметров ГРП в диспетчерский пункт филиала ОАО «Газпром газораспределение» в Архангельской области, формирование протоколов надежности котлоагрегата.

Общая информационная мощность АСУ ТП ТЭЦ

• Входных аналоговых параметров – 1544
• Входных дискретных параметров – 16112
• Выходных аналоговых параметров – 832
• Выходных дискретных параметров – 3325
• Служебных параметров – 5905.

Внедрение АСУ ТП технологических объектов Северодвинской ТЭЦ-2 позволило повысить эффективность управления технологическим процессом, обеспечить оперативный персонал полной, достоверной и своевременной информацией о работе котлоагрегатов и газорегуляторного пункта.

Реализованные системы управления технологическим оборудованием ГРП и котлоагрегатов ТГМЕ-464 ст. №1, 2, 3, 4, КВГМ-100 ст. №1, 2 и ГРП являются типовыми проектами для передовых технических решений, разработанных совместно НПФ «КРУГ» (г. Пенза), ЗАО «АМАКС» (г. Москва) и СКБ ПСИС (г. Чебоксары).

В 2013 году планируется третий этап модернизации Северодвинской ТЭЦ-2 – внедрение АСУ ТП котлов КВГМ-100 ст.№3 и №4.

Ранее на Северодвинской ТЭЦ-2 были выполнены проекты:

• АСУ ТП котлов Северодвинской ТЭЦ-2
• АСУ ТП ГРП Северодвинской ТЭЦ-2
• Система телеметрии ГРП Архангельской и Северодвинской ТЭЦ.
