АСУ ТП парового котла Е-75 ЗАО «Балаковские минеральные удобрения»

С марта 2014 года в промышленной эксплуатации находится автоматизированная система управления котла Е-75 ст. №4 и общестанционного оборудования ЗАО «Балаковские минеральные удобрения» (входит в Группу «ФосАгро».)

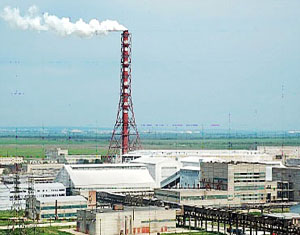

ЗАО «Балаковские минеральные удобрения» — один из крупнейших производителей удобрений в Европе, крупнейший в России производитель фосфорсодержащих удобрений, единственный производитель в РФ кормового монокалийфосфата.

НПФ «КРУГ» успешно сотрудничает с ЗАО «БМУ» с 2010 года. За это время в промышленную эксплуатацию были введены АСУ ТП турбогенераторов Р-12 ст. №1, П-25 ст. №3 и общестанционного оборудования цеха УТЭЦ.

Цели создания АСУ ТП

• Обеспечение оперативного персонала своевременной, достоверной и достаточной информацией о ходе технологического процесса и состоянии основного оборудования для оперативного управления и ведения технической отчетности
• Выполнение алгоритмов защит и блокировок в соответствии с требованиями нормативных документов
• Повышение надежности работы оборудования за счет передовых технологий контроля и управления.

АСУТП котлоагрегата Е-75 реализована на базе типового технического решения НПФ «КРУГ».

Основные функции системы

• Автоматическая опрессовка газовых блоков горелок
• Автоматический розжиг газовых горелок
• Выполнение алгоритмов защит и блокировок котлоагрегата
• Дистанционное управление оборудованием котла
• Регулирование технологических параметров с помощью программных регуляторов
• АВР насосов установки горячего водоснабжения (ГВС).

Структура

АСУТП имеет трехуровневую архитектуру:

• Нижний уровень включает в себя датчики и исполнительные механизмы
• Средний уровень представлен шкафами управления с резервируемыми контроллерами
• Верхний уровень представлен резервируемыми автоматизированными рабочими местами – АРМ операторов.

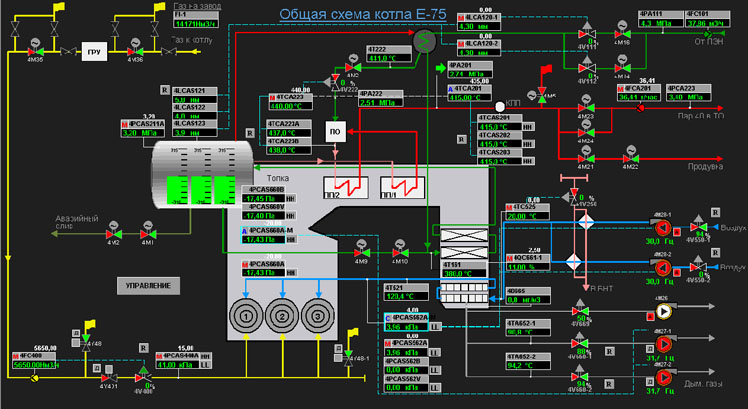

АРМ оператора осуществляет сбор, обработку и хранение данных, поступающих со среднего уровня системы, а также обеспечивает визуализацию и управление оборудованием всех подсистем котла.

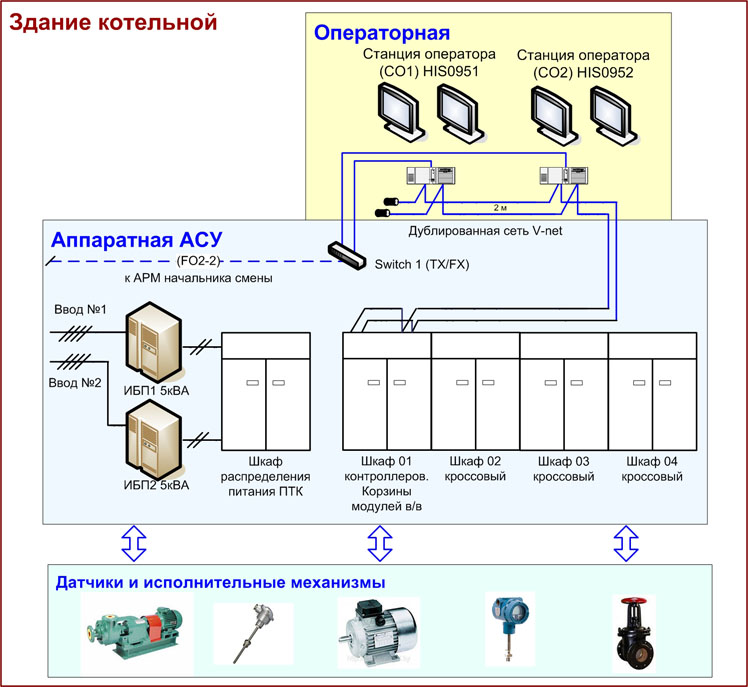

Структурная схема АСУ ТП котла Е-75 и общестанционного оборудования

Особенности системы

• Использование частотного регулирования электродвигателей насосов, дымососов и дутьевых вентиляторов
• По требованию заказчика в качестве программно-технических средств для создания АСУ ТП парового котла Е-75 и общестанционного оборудования был выбран DSC CENTUM CS3000 фирмы Yokogawa.

Общая информационная мощность АСУ ТП котла Е-75 и общестанционного оборудования

• Входных аналоговых параметров – 174
• Входных дискретных параметров – 233
• Выходных аналоговых параметров – 7
• Выходных дискретных параметров – 198
• Общее количество контуров регулирования – 29.

В рамках данных работ фирмой «КРУГ» выполнены: разработка проектно-сметной документации, шеф-монтажные, инжиниринговые и пусконаладочные работы.
