Автоматизированная система коммерческого учета тепловой энергии Архангельской ТЭЦ

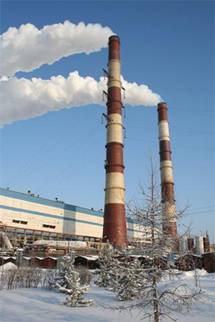

Рисунок 1 – Архангельская ТЭЦ

В ноябре 2012 г. фирмой «КРУГ» введена в эксплуатацию автоматизированная система коммерческого учета тепловой энергии (АСКУТЭ) Архангельской ТЭЦ.

Система предназначена для сбора технологических параметров от приборов учета тепловой энергии и предоставления информации на станционных персональных компьютерах.

Архангельская ТЭЦ – крупнейшая электростанция в Архангельской области, основной производитель электроэнергии и тепловой энергии для централизованного отопления г. Архангельска и прилегающих районов. Входит в состав ОАО «Территориальная генерирующая компания № 2» (ТГК-2).

Основные функции АСКУТЭ

• Сбор оперативных и исторических данных от тепловычислителей СПТ961, СПТ961М и СПТ961.2 производства НПФ «Логика» (С.-Петербург) по следующим параметрам теплоносителя:
  • давление
  • температура
  • массовый расход
  • объемный расход
  • тепловая мощность
• Визуализация данных
• Ведение истории параметров
• Сигнализация отклонений параметров от установленных границ
• Формирование протоколов регистрации аварийных ситуаций по технологическим параметрам
• Автоматическое формирование суточных и месячных ведомостей
• Предоставление отчетной документации в форматах Excel и Pdf за произвольный период времени
• Доступ персонала к функциям системы по паролю.

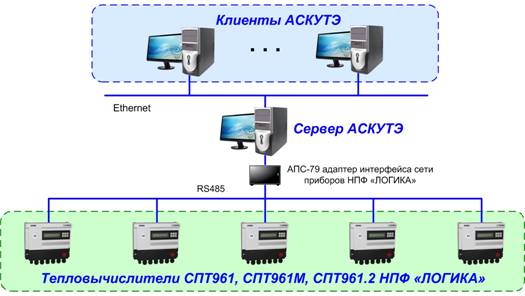

Рисунок 2 – Структурная схема АСКУТЭ

Состав системы

• Сервер АСКУТЭ (сбор, подготовка и предоставление данных клиентам системы)
• Клиенты АСКУТЭ (визуализация подготовленной информации, предоставление отчетов произвольной формы)
• Тепловычислители СПТ961, СПТ961М и СПТ961.2 (измерение параметров теплоносителя).

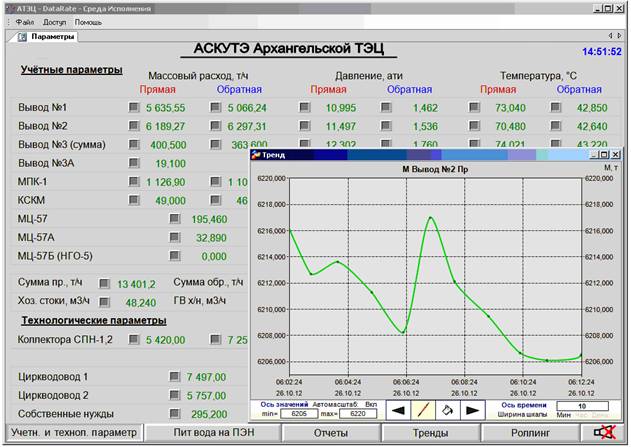

Рисунок 3 – Учетные и технологические параметры АСКУТЭ

НПФ «КРУГ» выполнила поставку фирменного программного обеспечения, разработку прикладного программного обеспечения, пусконаладочные работы и метрологическую аттестацию системы.

В 2013 году планируется внедрение аналогичной системы коммерческого учета тепловой энергии на Северодвинской ТЭЦ-2.

Ранее на Архангельской ТЭЦ были выполнены проекты:

• Полномасштабные АСУ ТП котлов ТГМЕ-84 №№ 5, 6 и КВГМ-180 ст.№ 1.Архангельской ТЭЦ
• Полномасштабные АСУ ТП котлов ТГМE-84 ст. № 1, 2, 3, 4 и ГРП Архангельской ТЭЦ
• Система телеметрии ГРП Архангельской и Северодвинской ТЭЦ.
