АСКУТ Саранской ТЭЦ-2

Автоматизированная система коммерческого учёта воды и пара на Саранской ТЭЦ-2, на базе ПТК "КРУГ-2000/Т" (АСКУТ), предназначена для автоматизированного коммерческого учёта и оперативного контроля отпуска тепловой энергии с сетевой водой и паром, как по отдельным внешним потребителям, так и по Саранской ТЭЦ-2 в целом (с учетом потребления сетевой воды на собственные нужды), потребления артезианской и добавочной (речной) воды.

ЦЕЛИ РАБОТЫ

Повышение информативности, оперативности, надежности, точности, достоверности и снижение трудоёмкости учёта отпуска тепловой энергии и теплоносителей, потребления артезианской и речной воды, представление обслуживающему персоналу и руководству средствами локальной вычислительной сети оперативной и учётной информации о параметрах теплоносителей, архивирование и документирование информации для последующего статистического анализа и прогнозирования нагрузки Саранской ТЭЦ-2.

РЕЗУЛЬТАТЫ РАБОТЫ

Внедрение АСКУТ позволило оперативному персоналу решать задачи учёта и контроля на качественно новом уровне за счет:

реализация более сложных алгоритмов, которые являются дополнением и детализацией "Правил учёта тепловой энергии и теплоносителя"
обеспечение персонала оперативной и учётной информации о параметрах теплоносителей, как по отдельным потребителям, так и по ТЭЦ-2 в целом.

Кроме того, распределенная структура АСКУТ обеспечила существенное снижение затрат на кабельную продукцию.

ФУНКЦИИ СИСТЕМЫ

автоматический контроль параметров.
обнаружение, сигнализация и регистрация отклонений параметров от установленных границ.
представление информации технологам, службам АСУ ТП и КИПиА.
коммерческий учёт отпуска потребителям тепловой энергии и теплоносителей: пара, сетевой, подпиточной воды, а также артезианской воды воды.
формирования архивов учётных данных и технологических параметров трубопроводов, а также действий персонала.
получение документов по коммерческому учету тепловой энергии и теплоносителей, артезианской холодной воды.

ИНФОРМАЦИОННАЯ МОЩНОСТЬ

Всего сигналов - 144
Аналоговых сигналов - 144

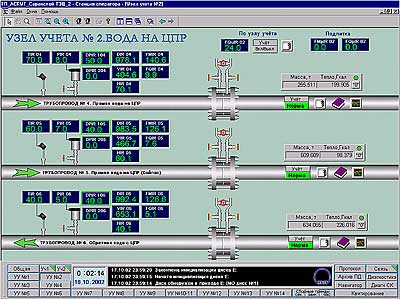

Мнемосхем - 197
Трендов -3920СТД, Miltronics - счетчики газа, уровномеры
СИ - станция инжиниринга

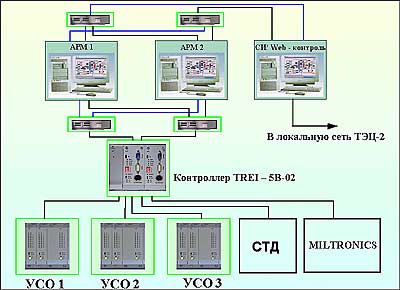

Структурная схема АСКУТ Саранской ТЭЦ2

КОМПОНЕНТЫ

Пакет SCADA "КРУГ-2000", в том числе среда разработки (генератор базы данных, графический редактор, технологический язык и др.) и среда исполнения (исполняемые модули станций оператора и контроллеров, модули учета тепла). Операционная система в контроллерах QNX.
Контроллер серии TREI-5B-02 (100% резервирование процессорной части)
Станция оператора (2шт) на базе персональных компьютеров со 100% "горячим" резервированием с мониторами 17" и технологическими клавиатурами.
Станция инжиниринга на базе персонального компьютера представляет собой АРМ инженера службы АСУ ТП
Локальная управляющая сеть Ethernet (100% дублированный "промышленный" Ethernet, витая пара, оптоволокно)
Искробезапосные источники питания внешних цепей (от контроллера)

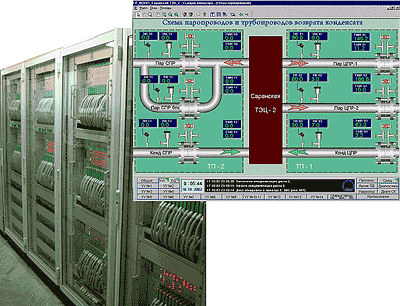

Шкафы монтажные (4 шт.) на базе конструктивов RITTAL
Источники бесперебойного питания
