Автоматизированная система диспетчерского управления энергосистемой

Цели и задачи

Обеспечение требуемых качественных показателей электроэнергии и уровня обслуживания участников рынка.
Повышение эффективности диспетчерско-технологического управления
Снижение уровня потерь электроэнергии и повышение надежности при решении задач выработки, передачи, преобразования и распределения электроэнергии.

Функции

сбор и первичная обработка измерительной информации (фильтрация, линеаризация, масштабирование и т.д.)
прием дискретной информации (с метками времени) о состоянии коммуникационного оборудования, устройств релейной защиты и т.д.
диагностика достоверности принимаемой информации (по пределам, по скорости нарастания и т.д.)
телеуправление распределенными объектами
передача информации (с метками времени) на вышестоящие уровни диспетчерской иерархии

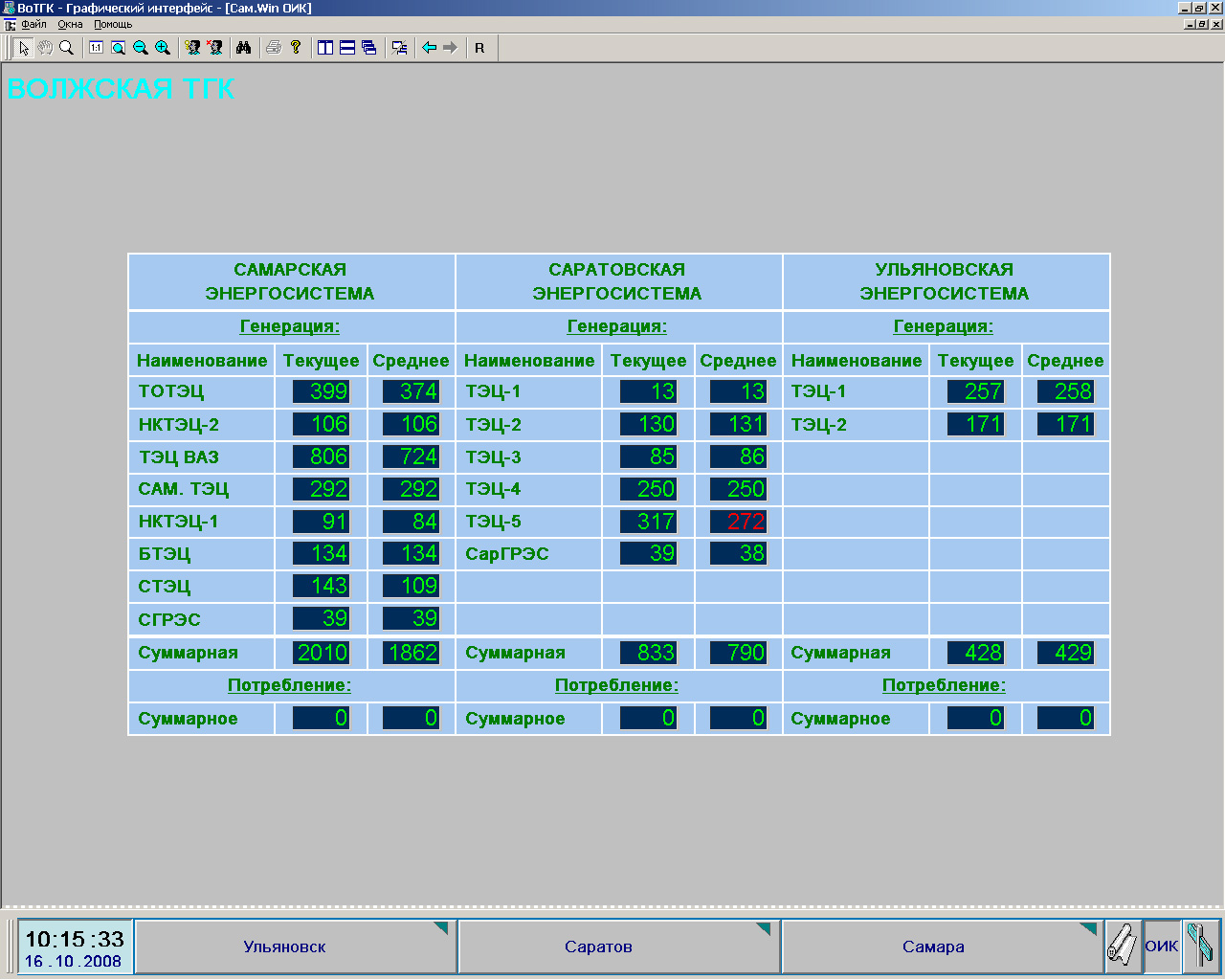

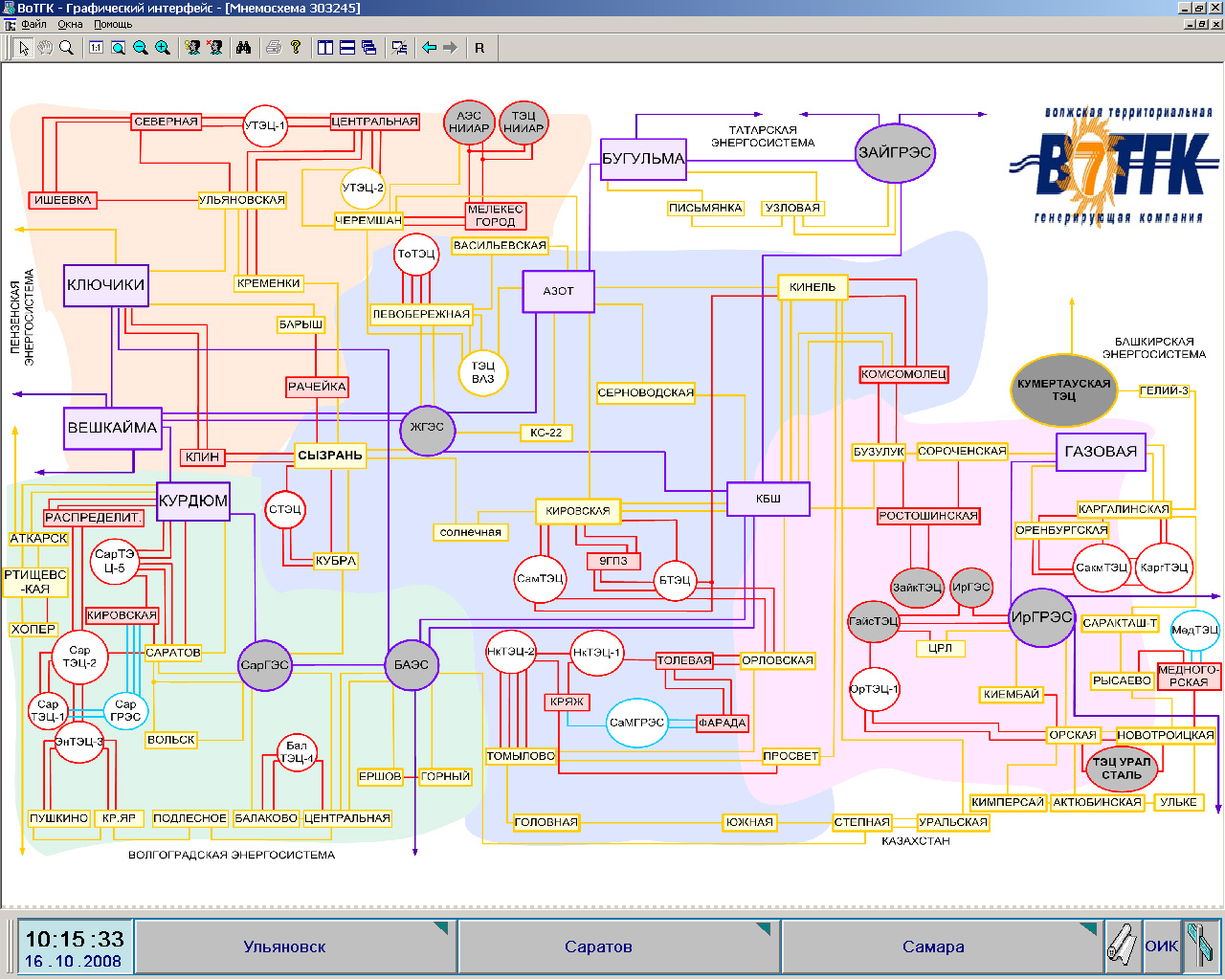

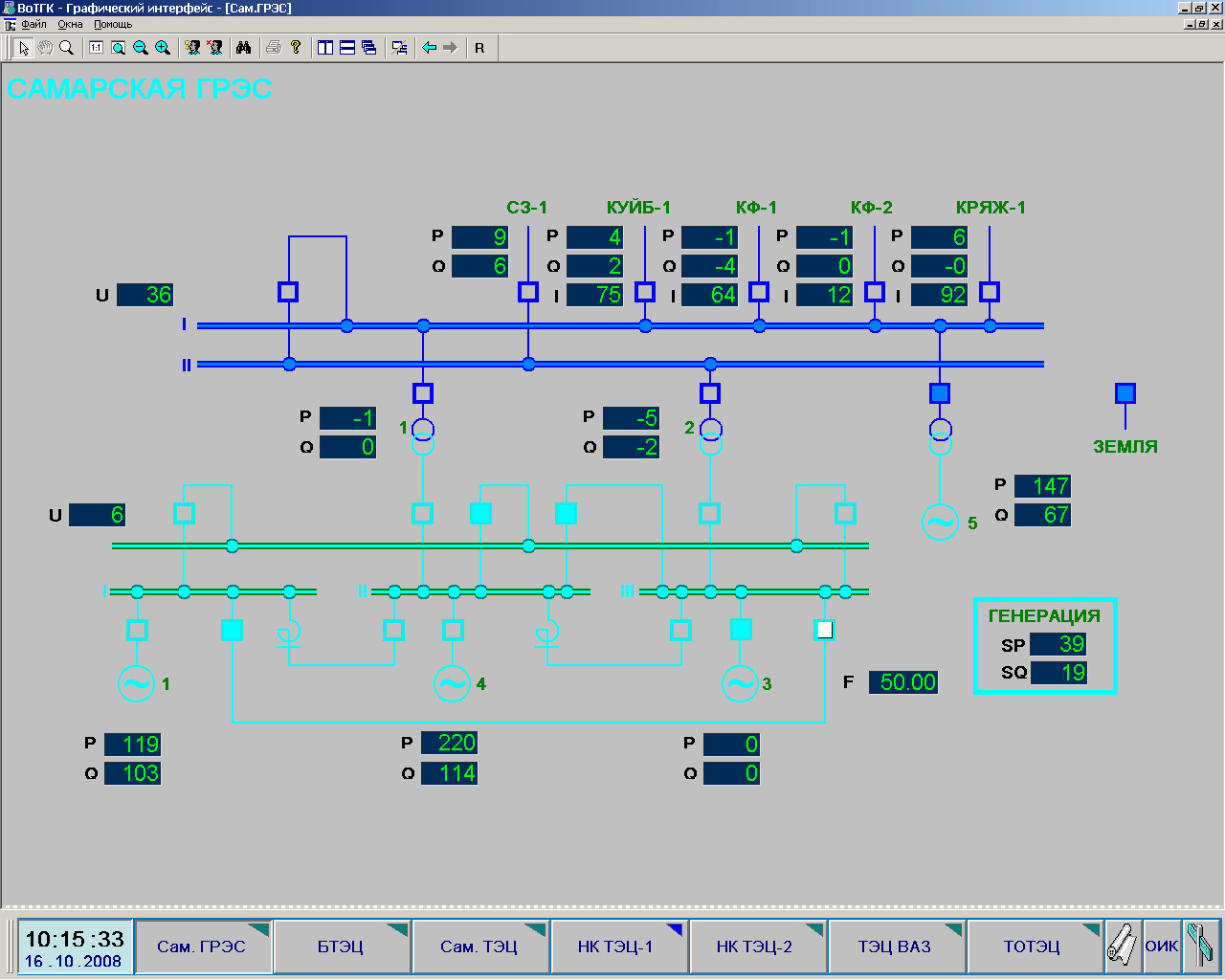

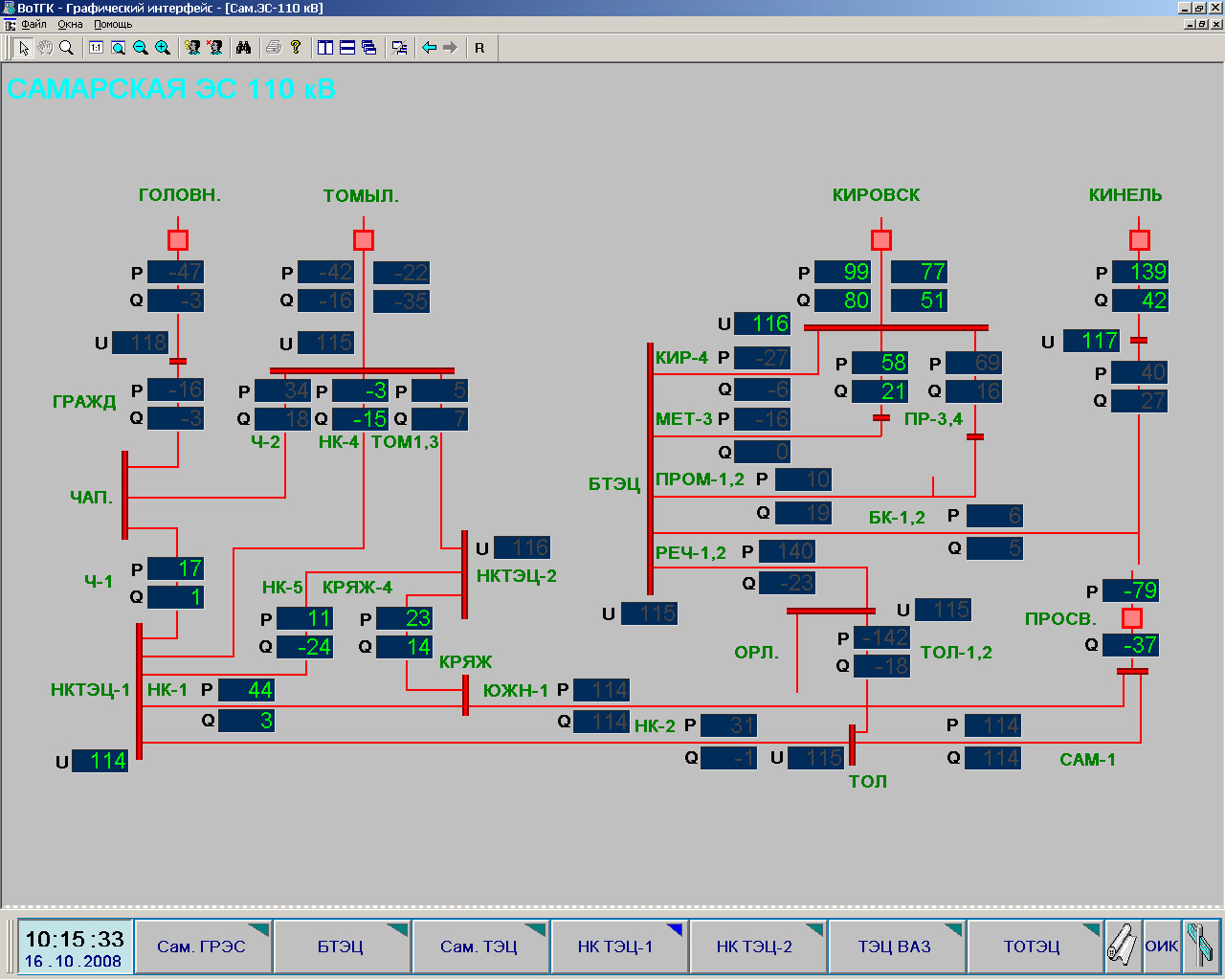

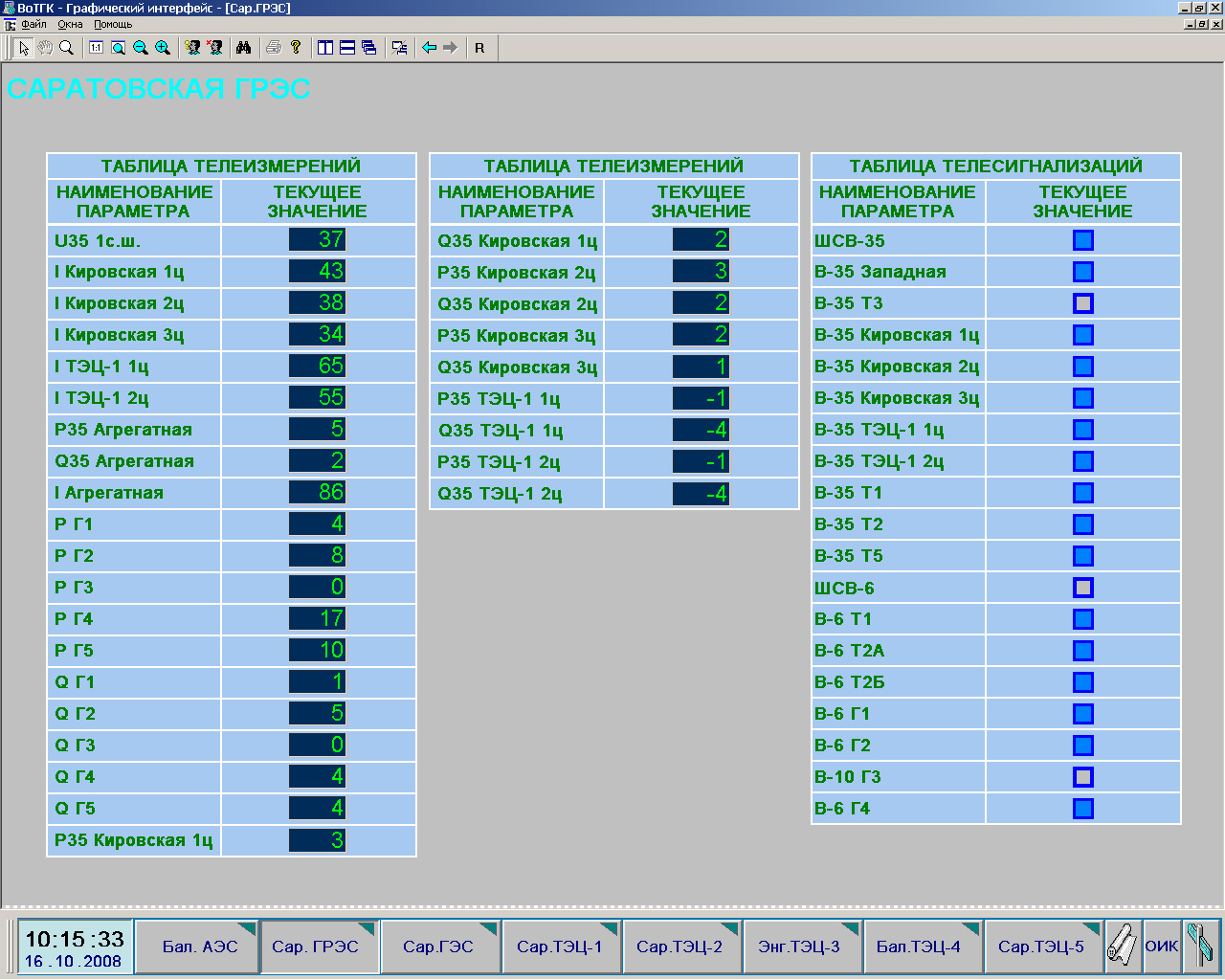

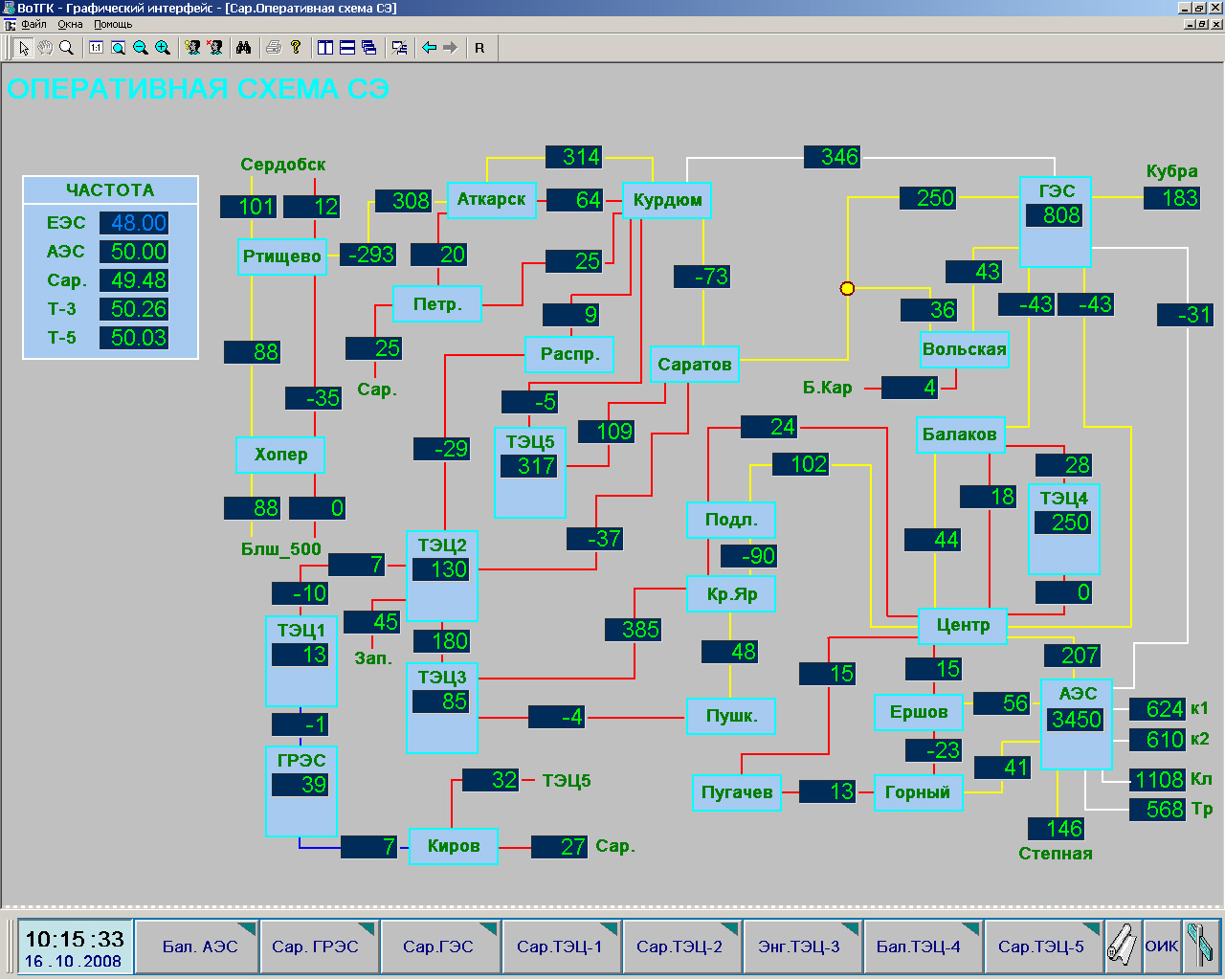

визуализация на экранах мониторов операторских станций общих мнемосхем с динамической индикацией выведенных на них измеряемых и вычисляемых технологических параметров в цифровом, табличном виде или в виде графиков изменения во времени (трендов)

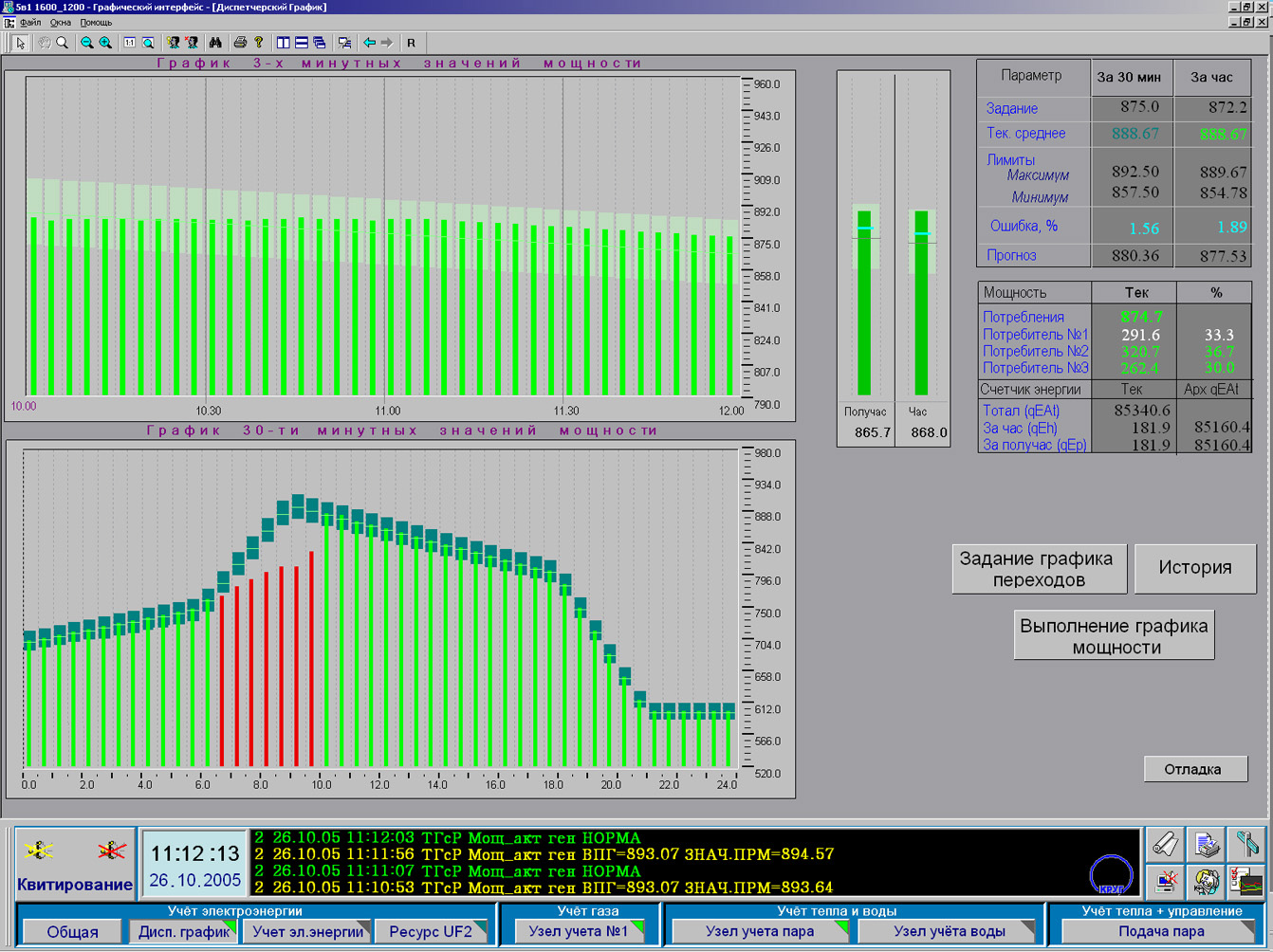

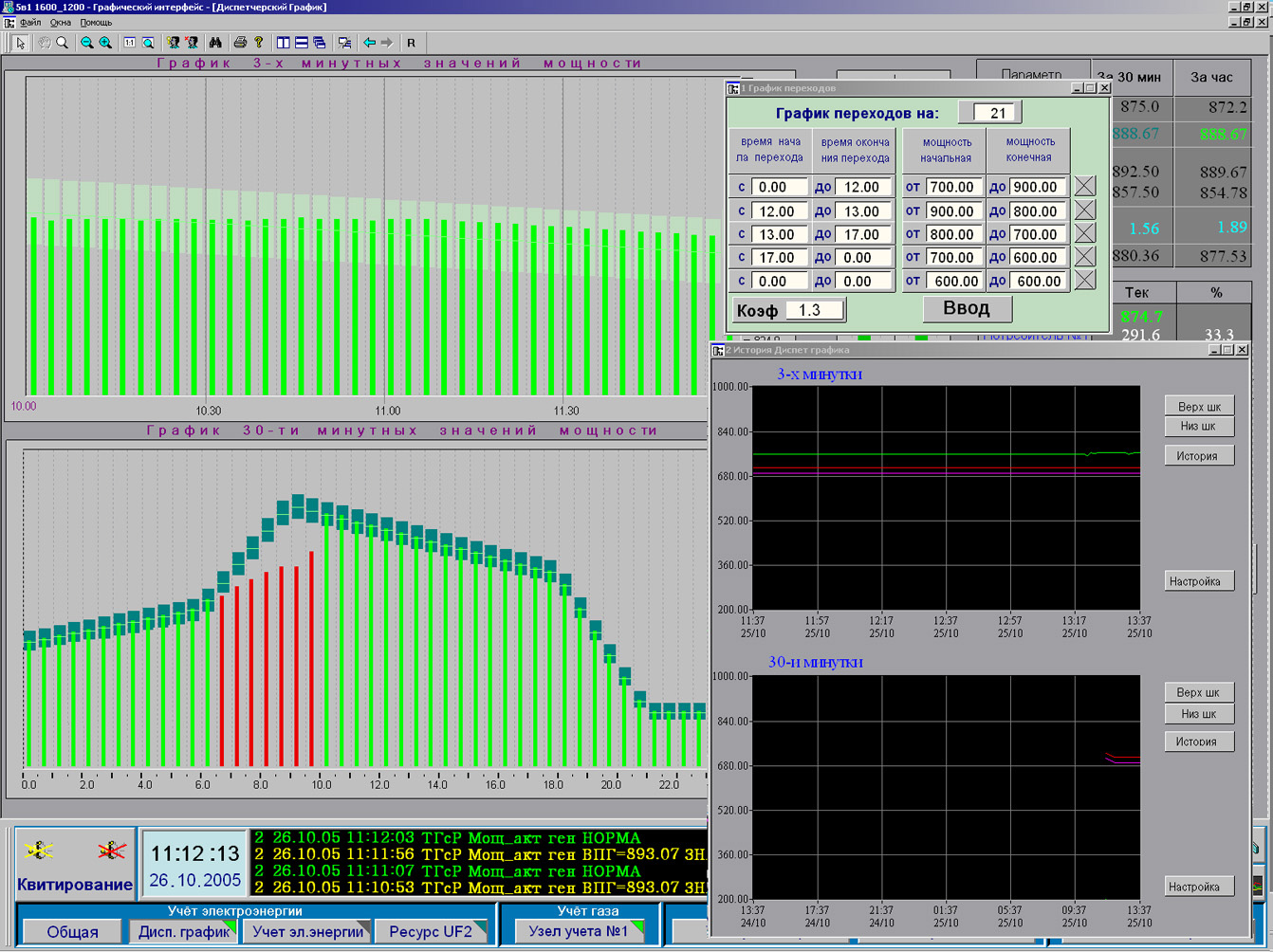

отслеживание соблюдения заданного диспетчерского графика с фиксацией отклонений от него
формирование световой и звуковой сигнализации при выходе текущих значений технологических параметров за регламентируемые границы, а также при других нештатных ситуациях
ведение протокола событий системы
ввод в режиме реального времени исходных данных (договорные значения, коэффициенты и т.п.)
документирование и вывод на печать данных информации отчетного характера
архивирование информации (в виде трендов, отчётных ведомостей, протоколов событий)
контроль за состоянием каналов связи с выводом диагностической информации.
синхронизация времени всех абонентов, входящих в состав системы.
Автоматическая подстройка хода системных часов по первичному источнику времени (GPS-приёмник).

‹ ›

Архитектура

АСДУ построена как иерархическая интегрированная автоматизированная система с централизованным управлением и распределённой функцией измерения.

Структура АСДУ имеет три территориально и функционально распределенных уровня сбора и обработки информации (нижний, средний – подсистема ССПИ и верхний – подсистема ОИК).

Измерительные преобразователи нижнего уровня выполняют полный комплекс телеизмерений для одного присоединения и обеспечивают реализацию функций телесигнализации и телеуправления, регистрации измерений доаварийных, аварийных, послеаварийных величин, а также функции учета электроэнергии и мощности.

Средний уровень состоит из коммуникационных серверов, осуществляющих сбор и обработку информации, поступающей по цифровому интерфейсу с точек съема телеинформации, а также по локальной вычислительной сети от оборудования верхнего уровня.

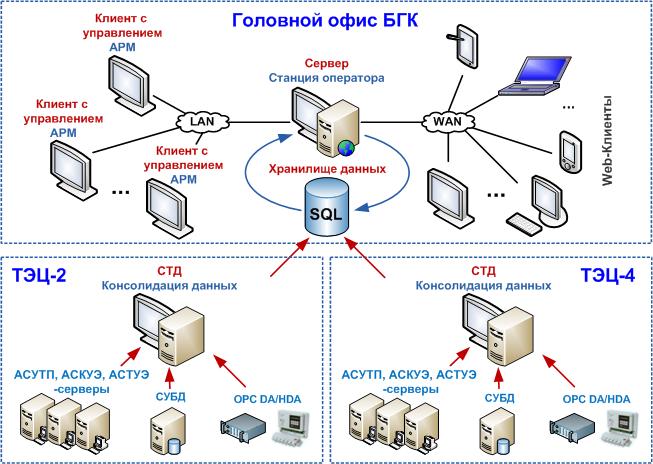

Устройства верхнего уровня (ОИК) выполняются с использованием архитектуры клиент-сервер и представлены серверами базы данных, станциями оператора (с управлением), станциями мониторинга (без управления), инженерной станцией.

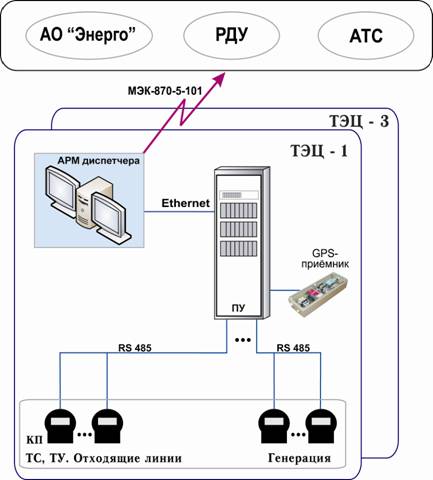

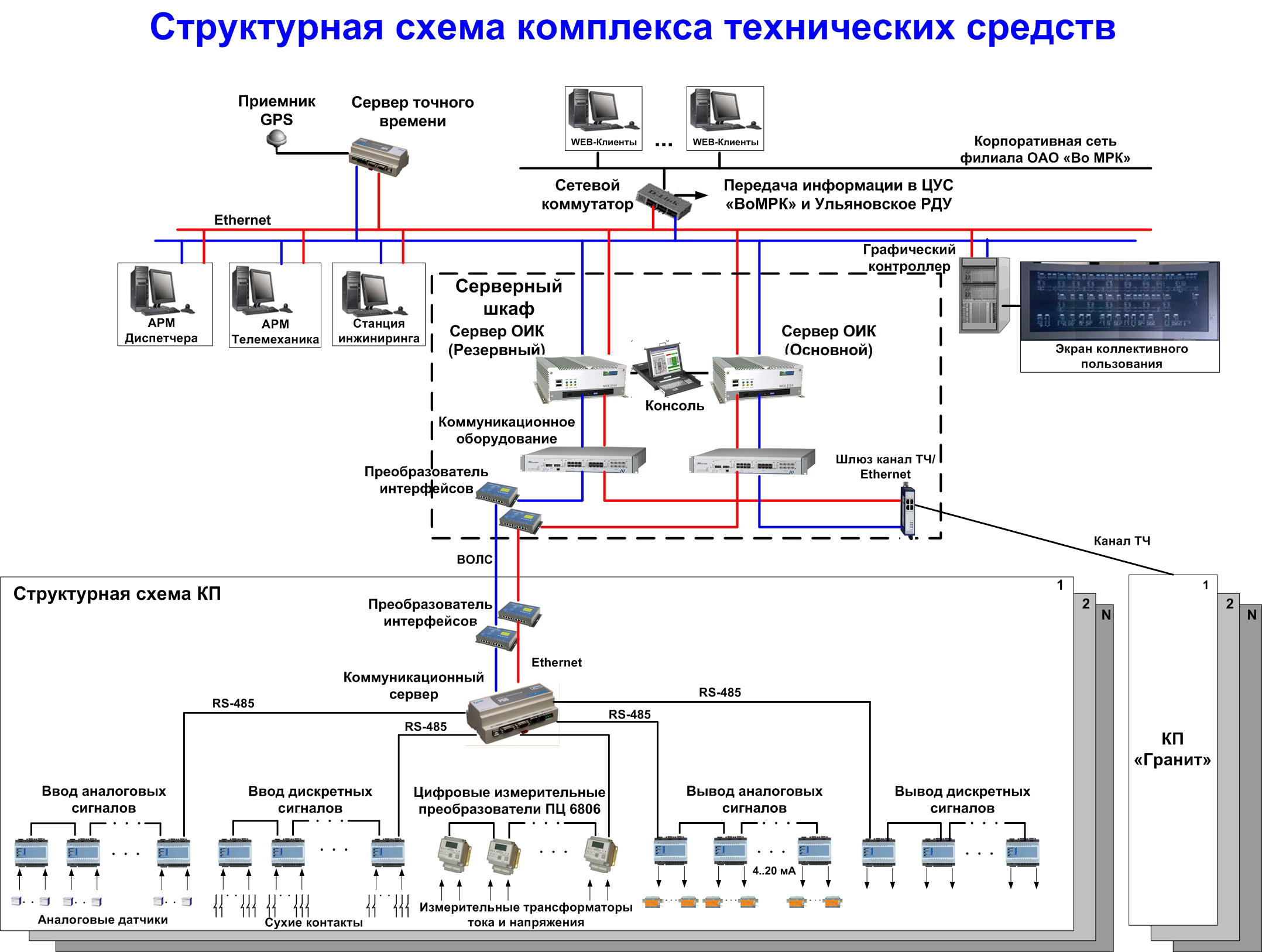

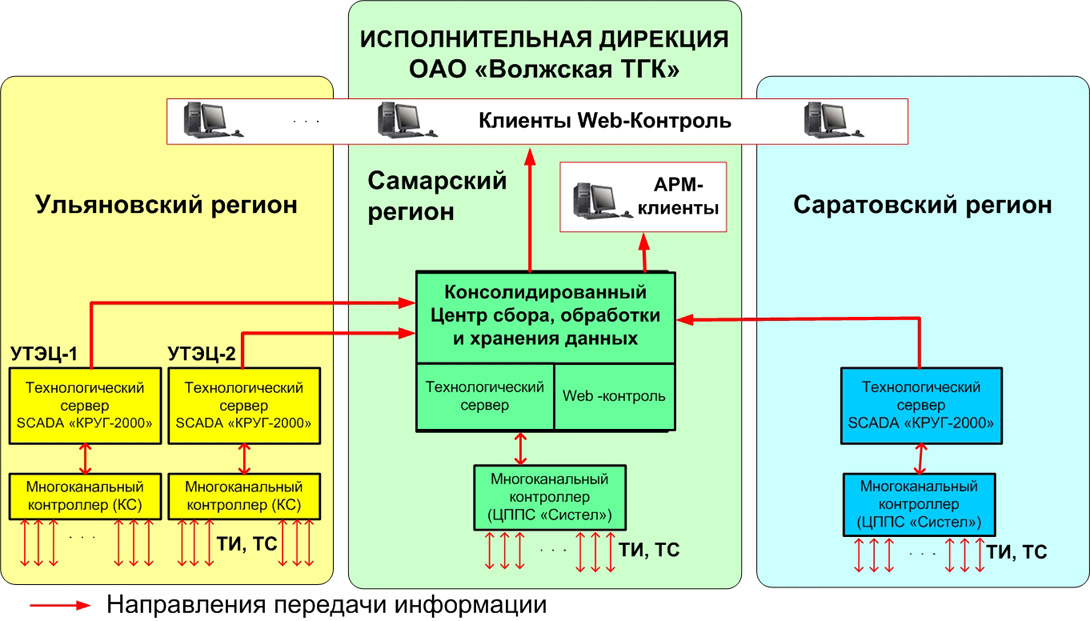

Архитектура АСДУ энергосистемой

Отличительные особенности

Гибкость – возможность поэтапной модернизации системы (СОТИ) с постепенным наращиванием функциональности и изменением конфигурации без демонтажа и замены установленного оборудования.

Универсальность – построение на базе единой программно-технической среды исполнения специализированных систем учёта энергоресурсов (любые энергоносители) и диспетчерского контроля и управления.

Надежность – использование эффективных схем резервирования, таких как, дублирование управляющей сети, дублирование серверов базы данных, дублирование контроллерного оборудования и т.д.

Открытость – использование общедоступных и общепризнанных стандартов и протоколов обмена (Fast Ethernet, CAN, Modbus, IEC 60870-5-101/104, TCP/IP и др.). Наличие механизмов обмена со смежными и вышестоящими системами, в том числе OPC и ODBC. Доступ на просмотр информации системы сторонним пользователям посредством браузера Internet сети.

Масштабируемость – возможность экономически эффективного создания как малых систем контроля и мониторинга, так и полномасштабных АСУ ТП крупных энергетических объектов.
