АИИС ТУЭ Череповецкого фанерно-мебельного комбината

Автоматизированная информационно-измерительная система технического учета электроэнергии (АИИС ТУЭ) АО «Череповецкий фанерно-мебельный комбинат» предназначена для сбора и передачи оперативных и архивных данных со счетчиков электрической энергии, установленных на подстанциях, в диспетчерский пункт для организации учета и контроля потребления электрической энергии предприятия.

Первый этап внедрения АИИС ТУЭ был завершен в 2019 г. В него вошли центральный распределительный пункт ЦРП-10 и трансформаторная подстанция ТП-3 (трансформаторы №№1-4).

Объекты второго этапа внедрения – трансформаторные подстанции ТП-4 и ТП-5 (трансформаторы №№1-3).

АО «ЧФМК» (г. Череповец Вологодской обл.) по объемам производства фанеры и древесно-стружечных плит входит в пятерку предприятий деревообрабатывающей отрасли России.
Выпускает более 40 видов высококачественной продукции на основе технологий глубокой переработки древесины. География поставок продукции компании охватывает свыше 50 стран Северной Америки, Западной и Восточной Европы, Африки и стран СНГ.

Цели внедрения системы

• Установление лимитов электропотребления для подразделений и цехов предприятия и контроль их соблюдения
• Контроль достоверности технического учета электроэнергии
• Оперативный контроль реактивной мощности и разработка мероприятий по ее снижению с целью уменьшения технологических потерь, снижения загрузки силового оборудования и увеличения межремонтных сроков.

Функции системы

• Сбор оперативных и архивных данных с цифровых электросчетчиков Меркурий-234
• Сбор оперативных и архивных данных с электросчетчиков с импульсным выходом

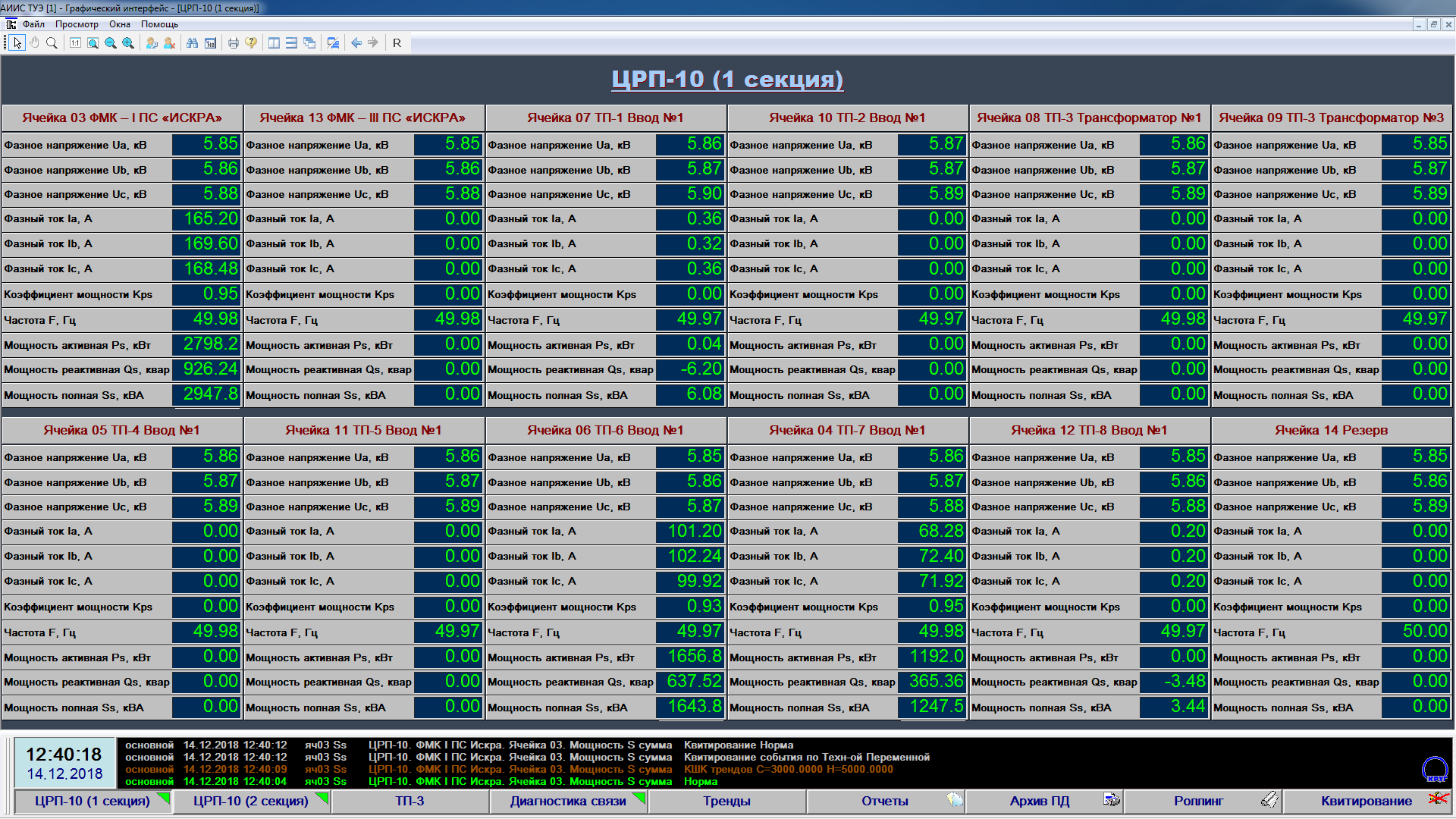

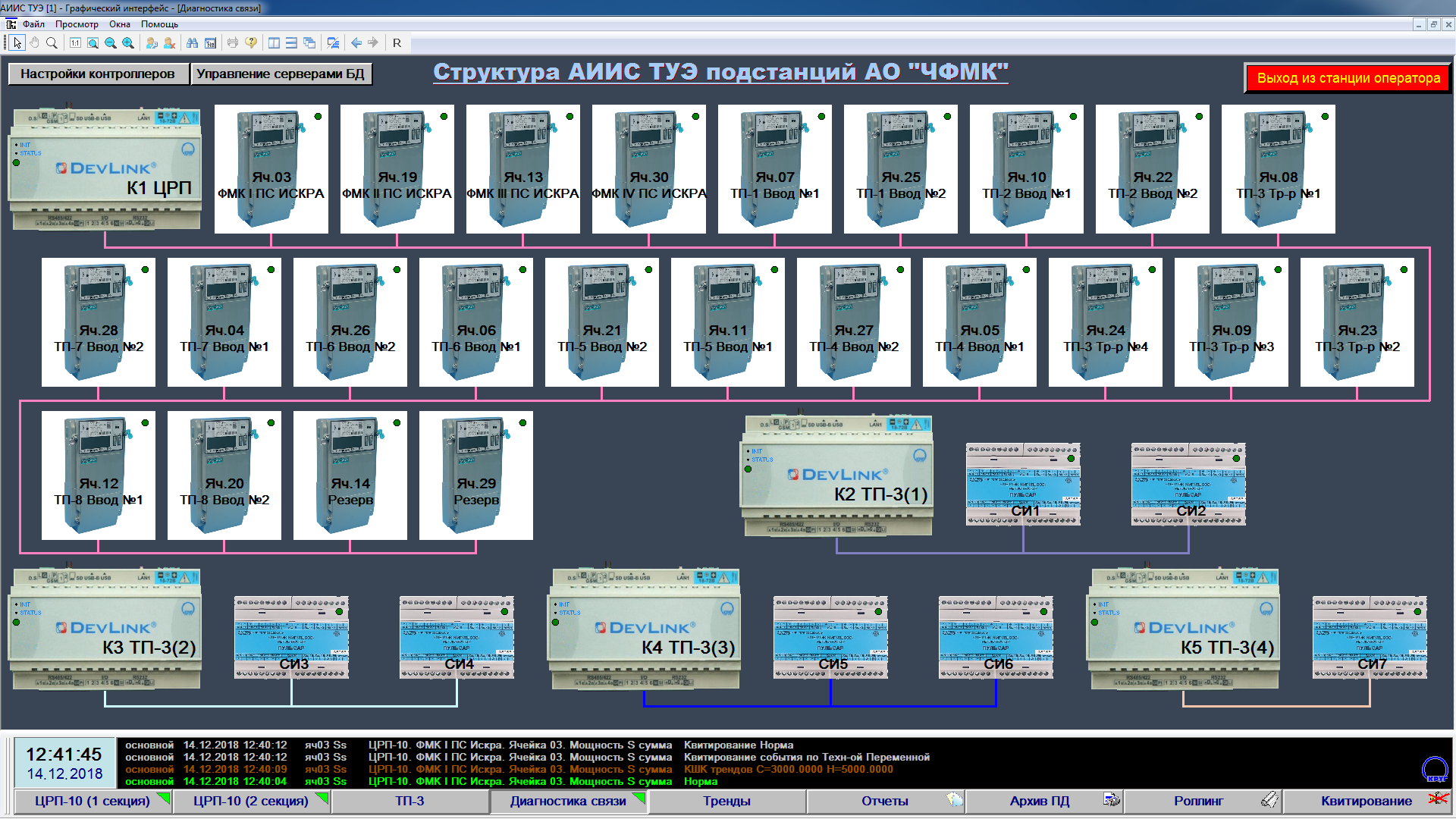

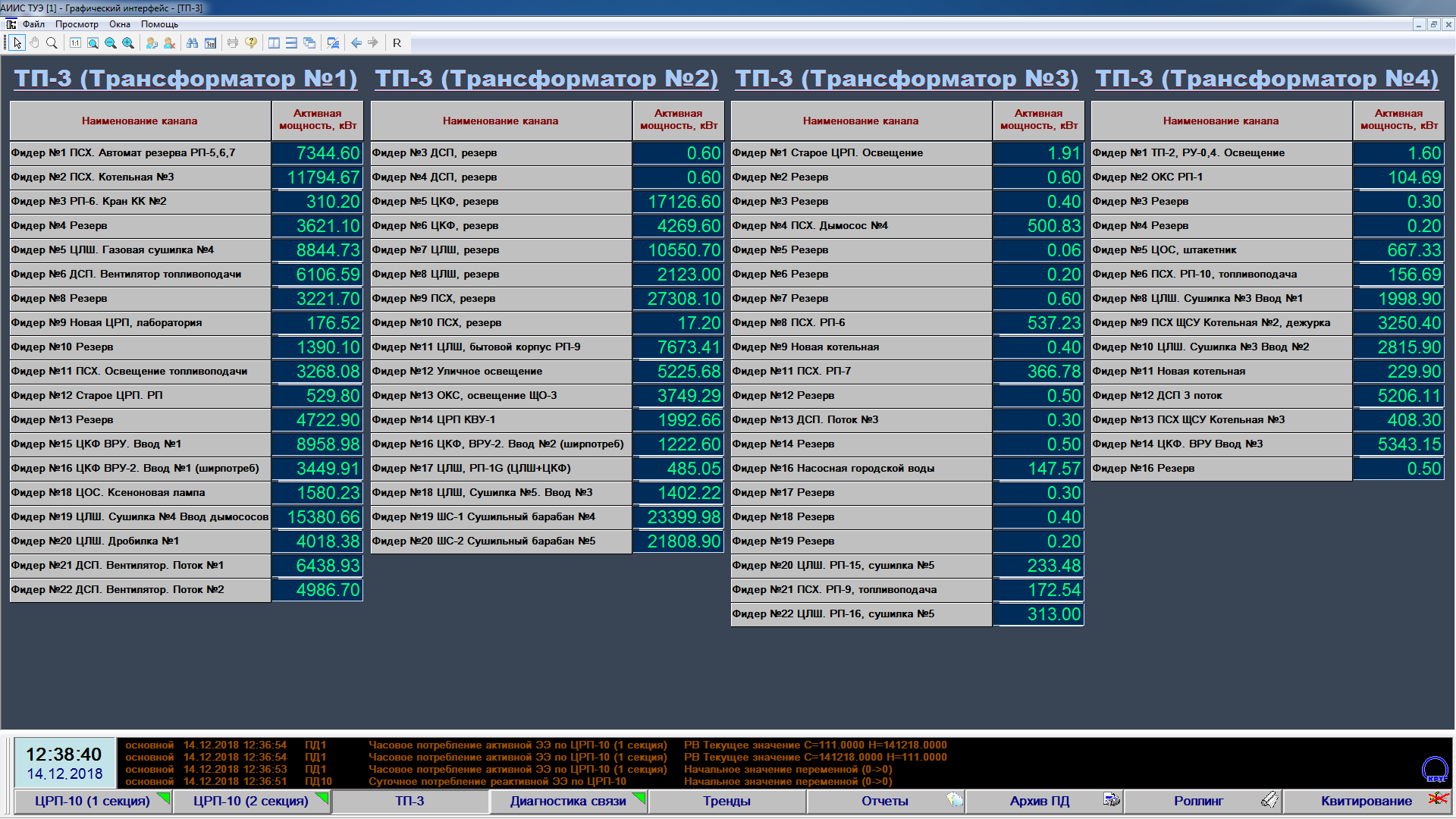

• Отображение на мониторах АРМ диспетчера основных параметров технического учета электроэнергии
• Сигнализация превышения контролируемыми параметрами установленных границ
• Протоколирование всех событий системы
• Ведение и отображение архивной информации

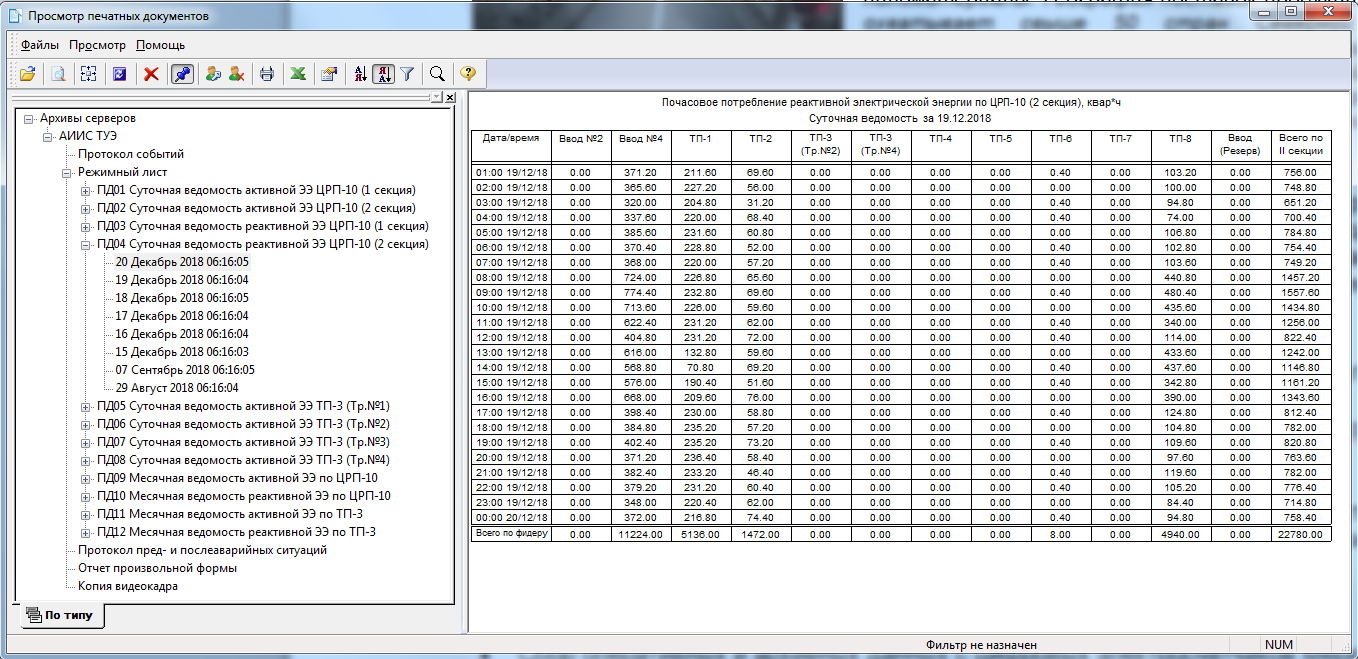

• Формирование отчетных документов (ведомостей учета)
• Синхронизация времени абонентов системы.

Архитектура системы

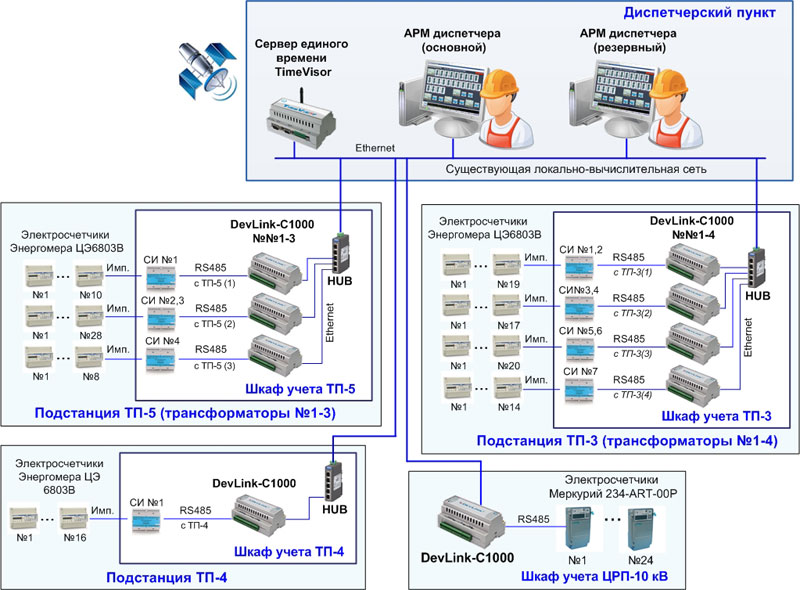

АИИС ТУЭ «ЧФМК» функционирует на базе программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000^®) и представляет собой трехуровневую систему.

Первый (нижний) уровень системы включает в себя:

• существующие приборы учета электрической энергии:
  • электросчетчики с цифровым выходом Меркурий-234.ART-00P, установленные на ЦРП-10 (24 шт.)
  • электросчетчики с импульсным выходом: однофазные Скат 101Э/1-3Ш Р1, Меркурий 201.5, ЦЭ6807Б1М-1, S6145M6, трехфазные ЦЭ6803В, установленные на ТП-3 №№1-4, ТП-4, ТП-5 №№1-3 (всего 132 шт.).

Второй (средний) уровень системы представлен:

• шкафом учета с контроллером DevLink-C1000, предназначенным для сбора данных с электросчетчиков, установленных на ЦРП-10
• тремя шкафами учета с контроллерами DevLink-C1000 и счетчиками импульсов –регистраторами Пульсар-16, предназначенными для сбора данных с электросчетчиков, установленных на ТП-3 (№№1-4), ТП-4, ТП-5 (№№1-3).

Третий (верхний) уровень содержит:

• резервируемые АРМ диспетчера под управлением SCADA КРУГ-2000, осуществляющие сбор, обработку, хранение и визуализацию данных с контроллеров DevLink-C1000
• сервер единого времени TimeVisor, осуществляющий синхронизацию времени всех абонентов системы.

Результаты

• Уменьшение технологических потерь, увеличение срока службы силового оборудования за счет оперативного и достоверного контроля параметров учета электрической энергии
• Установление лимитов электропотребления для подразделений и цехов предприятия за счет автоматического ведения ведомостей учета электроэнергии.

Компанией «КРУГ» выполнены работы по поставке шкафов управления с контроллерами, инжинирингу и пусконаладке системы. Монтажные работы были выполнены сотрудниками АО «ЧФМК».

В 2020 г. планируется расширение АИИС ТУЭ путем подключения еще двух подстанций.
