Автоматизация газорегуляторного пункта Самарской ГРЭС

Газораспределительный пункт Самарской ГРЭС предназначен для редуцирования и поддержания давления природного газа на заданном уровне. От правильности и надежности работы ГРП зависит эффективное функционирование всего предприятия в целом.

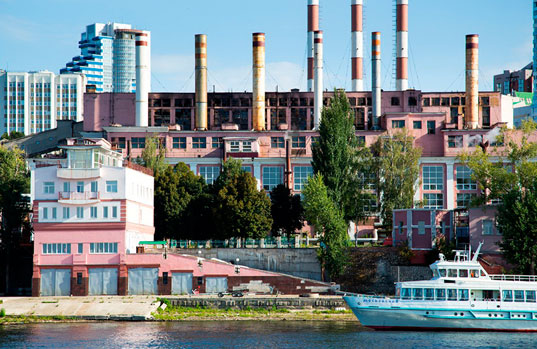

Самарская ГРЭС – одно из старейших предприятий теплоэнергетического комплекса России. Станция была введена в эксплуатацию в июне 1900 г. Входит в состав Самарского филиала ПАО «Т Плюс» и обеспечивает теплом и электроэнергией объекты жилищно-коммунального хозяйства исторического центра Самары. Установленная электрическая мощность – 24 МВт. Установленная тепловая мощность ¬– 2691,4 Гкал/ч.

Разработан проект автоматизированной системы управления ГРП Самарской ГРЭС на базе российского программно-аппаратного (программно-технического) комплекса КРУГ-2000^® (ПАК ПТК КРУГ-2000). Система предназначена для удаленного управления оборудованием ГРП и призвана исключить влияние человеческого фактора на опасном производственном объекте.

Цели и задачи

Основной целью проекта является внедрение современной системы управления технологическими процессами ГРП с обновлением морально устаревшего приборного парка, а также замена щитов защит и сборок.

Компанией «КРУГ» разработана проектная и рабочая документация на АСУ ТП ГРП, предусматривающая каскадное двухступенчатое редуцирование давления газа с автоматическим управлением.

Основные функции системы

Сбор, архивирование и предоставление информации о состоянии оборудования и параметрах работы оборудования
Дистанционное управление исполнительными механизмами
Предоставление информации и управление оборудованием на панель оператора
Технологические защиты и блокировки для безопасного управления оборудованием
Формирование суточной документации и регистрация возможных аварийных ситуаций.

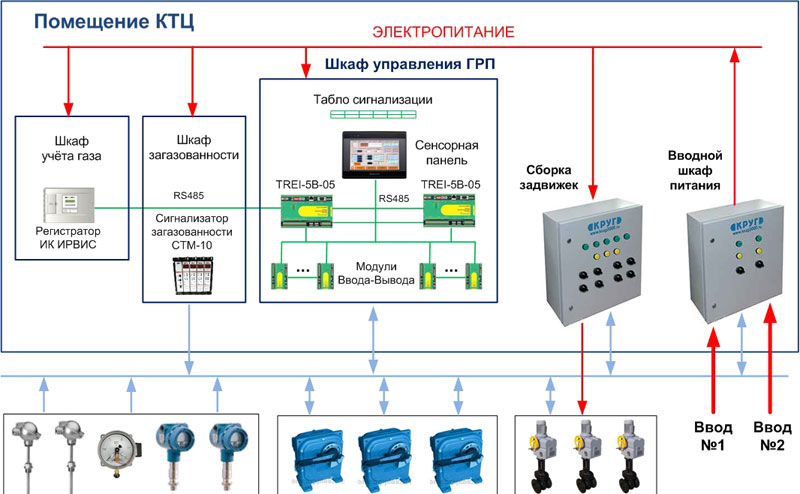

Структура системы

АСУ ТП ГРП разработана на базе типового решения АСУ ТП газорегуляторного пункта.

Структура системы имеет двухуровневую архитектуру.

В 1-й (нижний) уровень входит оборудование, расположенное в помещении котельного отделения:

электроприводы регулирующей арматуры, датчики измеряемых параметров (температура, давление)
шкаф (сборка) РТЗО для управления задвижками
вводной шкаф (сборка) электропитания, реализованный на основе типового шкафа автоматического ввода резерва питания (АВР).

2-й (средний) уровень системы представлен шкафом управления (ШУ) с промышленными контроллерами TREI с предустановленным ПО Система Реального Времени Контроллера (СРВК). Предусмотрено 100%-ное резервирование процессорных модулей и модулей ввода-вывода.

В ШУ также установлены:

блоки питания контроллера и датчиков
источник бесперебойного питания
сенсорная панель управления, ключи управления запорной и регулирующей арматурой.

Шкаф оснащен световой и звуковой сигнализацией.

Общая информационная мощность системы

Параметры	Количество сигналов(контроллер ШУ ГРП)
Вход аналоговый 4-20мA	32
Вход аналоговый ТСМ 100М/4	10
Вход дискретный 220/24В DC	64
Вход дискретный 24В DC	32
Выход импульсный	8

В рамках проекта выполнено:

замена датчиков контроля технологических параметров ГРП
установка 4 новых электроприводов типа МЭО
замена вводной сборки электропитания
замена сборки РТЗО управления задвижками
установка шкафа управления ГРП.

Результаты

Внедрение автоматизированной системы управления ГРП Самарской ГРЭС позволит обеспечить повышение экономических показателей станции, повысить надежность работы оборудования за счет внедрения передовых технологий контроля и управления.
