Автоматизированная информационно-измерительная система контроля показателей водно-химического анализа и показателей химреагентов Пензенской ТЭЦ 1

Компания «КРУГ» завершила техперевооружение автоматизированной информационно-измерительной системы контроля показателей водно-химического анализа и показателей химреагентов (АИИС ВХА) Пензенской ТЭЦ-1.

АИИС ВХА предназначена для автоматизированного контроля водно-химического режима котлов №10, №11, турбин №7, №8, контроля заполнения баков и расхода химреагентов с целью их учёта на Пензенской ТЭЦ-1. Работы выполнялись во время останова основного оборудования на плановую профилактику.

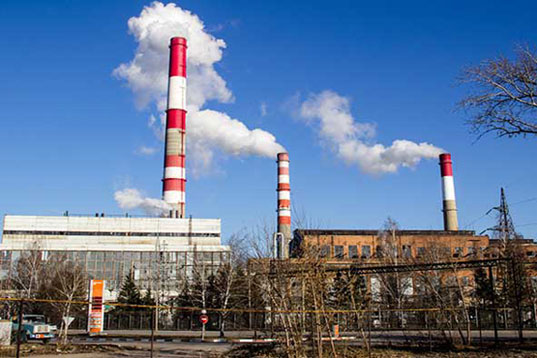

Пензенская ТЭЦ-1 входит в состав филиала «Мордовский» ПАО «Т Плюс» и обеспечивает энергией промышленные предприятия и 89% поставок тепловой энергии для населения, проживающего в муниципальном жилом фонде г. Пензы: установленная тепловая мощность – 805 Гкал/ч, установленная электрическая мощность – 310 МВт.

Цели внедрения системы

• Обеспечение высокого уровня безопасности функционирования основного энергетического оборудования Пензенской ТЭЦ-1
• Минимизация производственных и непроизводственных затрат путем снижения технологических и коммерческих потерь за счет своевременного выявления отклонения от нормативных параметров водно-химического баланса в критически важных технологических процессах.

Функции

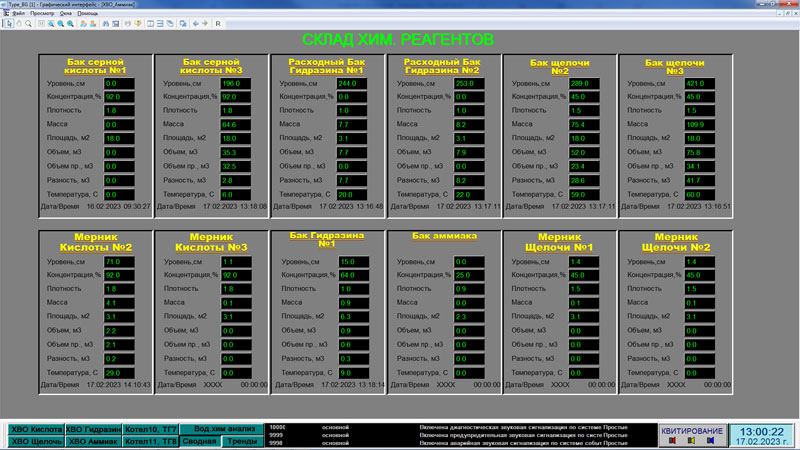

• Сбор и отображение оперативных данных с узлов учета ресурсов на АРМ диспетчера
• Отображение данных с узлов учета ресурсов на АРМ начальника химцеха с использованием функционала удаленного WEB-доступа (программный модуль «WEB-контроль»)
• Формирование световой и звуковой сигнализации в случае нарушения заданных границ или неисправности оборудования
• Ведение и архивирование трендов технологических параметров, отчетных документов, протоколов событий.

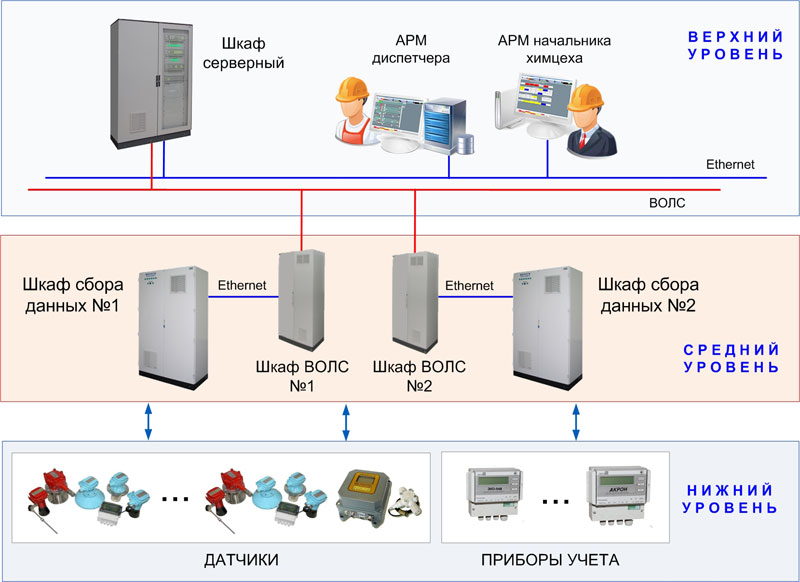

Архитектура системы

АИИС ВХА Пензенской ТЭЦ-1 функционирует на базе программно-аппаратного (программно-технического) комплекса ПТК КРУГ-2000^® (ПАК ПТК КРУГ-2000^®) и представляет собой трехуровневую систему.

• В 1-й уровень (нижний) входят существующие приборы:
  • pH-метры КВАРЦ-pH/2
  • измеритель концентрации pNa
  • измеритель перегретого пара pNa-205.1
  • кондуктомеры/концентратомеры КВАРЦ-1/01, КВАРЦ-1, КВАРЦ-2
  • измерения уровня ЭХО-5НВ.

• 2-й уровень (средний) представлен двумя шкафами сбора данных с контроллерами DevLink^®-С1000, а также двумя шкафами ВОЛС.

• 3-й уровень (верхний) включает:
  • серверный шкаф со специализированным оборудованием
  • АРМ диспетчера под управлением российской SCADA КРУГ-2000^®, которое осуществляет сбор, обработку, визуализацию и долговременное хранение данных, поступающих со среднего уровня системы
  • АРМ начальника химцеха (WEB-клиент) с отображением данных с узлов учета ресурсов.

Часть датчиков и приборов, оснащенных цифровым интерфейсом RS-485, распределены по всей территории Пензенской ТЭЦ-1 и передают данные в контроллер DevLink^®-С1000 по драйверу ModBus RTU. Другая часть приборов (без цифрового интерфейса) токовым сигналом заводятся на модули аналогового ввода DevLink-A10.

Информационная мощность системы

• Аналоговых входных сигналов более – 150
• Дискретных входных сигналов более – 50.

Компанией «КРУГ» выполнены следующие работы:

• проектирование шкафов сбора данных и верхнего уровня системы
• поставка программно-технического комплекса: серверного шкафа со специализированным оборудованием, шкафов сбора данных с контроллерами DevLink-С1000 и модулями ввода/вывода DevLink-А10, шкафов ВОЛС
• прокладка оптоволоконных линий связи
• инжиниринговые, шефмонтажные и пусконаладочные работы.

Внедрение системы АИИС ВХА на Пензенской ТЭЦ-1 позволяет продлить срок службы основного энергетического оборудования (энергетических котлов и турбин) за счет точного оперативного контроля параметров с возможностью быстрого принятия решений оперативным персоналом.

Компания «КРУГ» работает на объектах Пензенской ТЭЦ-1 с 1996 года. За это время выполнены более 20 проектов автоматизации различной сложности, включая модернизацию ранее внедренных систем.
