АСУ ТП котла ПТВМ-180 ст. №6 Ульяновской ТЭЦ-1

Научно-производственной фирмой «КРУГ» успешно введена в эксплуатацию система автоматического управления котлом (АСУ ТП) ПТВМ-180 ст. №6 Ульяновской ТЭЦ-1 на базе программно-технического комплекса КРУГ-2000^® (ПТК КРУГ-2000).

Основанием для создания АСУ ТП стало техническое перевооружение водогрейного котла ПТВМ-180 с установкой новых газовых блоков с горелками с целью приведения системы газоснабжения в соответствие с действующими нормами и правилами.

Ульяновская ТЭЦ-1 входит в филиал Ульяновский ПАО «Т Плюс». Установленная электрическая мощность – 435 МВт, установленная тепловая мощность – 2014 Гкал/ч. Теплоэнергоресурсы поставляются потребителям Ленинского, Засвияжского и Железнодорожного районов Ульяновска.

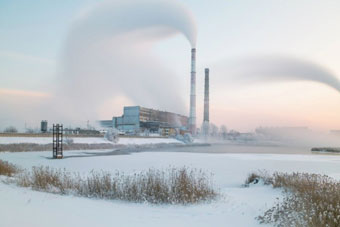

Фото Владимира Волги с сайта https://ulpressa.ru/

Цели и задачи

• Эффективное и надежное управление котлоагрегатом в нормальных и переходных режимах
• Приведение технологического процесса работы котла в соответствие с действующими нормами и правилами
• Обеспечение оперативного персонала своевременной, достоверной и достаточной информацией о ходе технологического процесса и состоянии основного оборудования
• Защита персонала и котлоагрегата путем его останова при угрозе аварии
• Реализация алгоритмов автоматической проверки герметичности газового оборудования и розжига горелочных устройств
• Повышение надежности работы оборудования за счет уменьшения вероятности ошибочных действий персонала и применения передовых технологий контроля и управления
• Повышение экономичности работы оборудования за счет оптимизации нестационарных режимов работы, сокращения времени пусковых операций.

Функции системы

• Измерение и контроль технологических параметров
• Автоматическая проверка герметичности (опрессовка) газовых блоков горелок котла

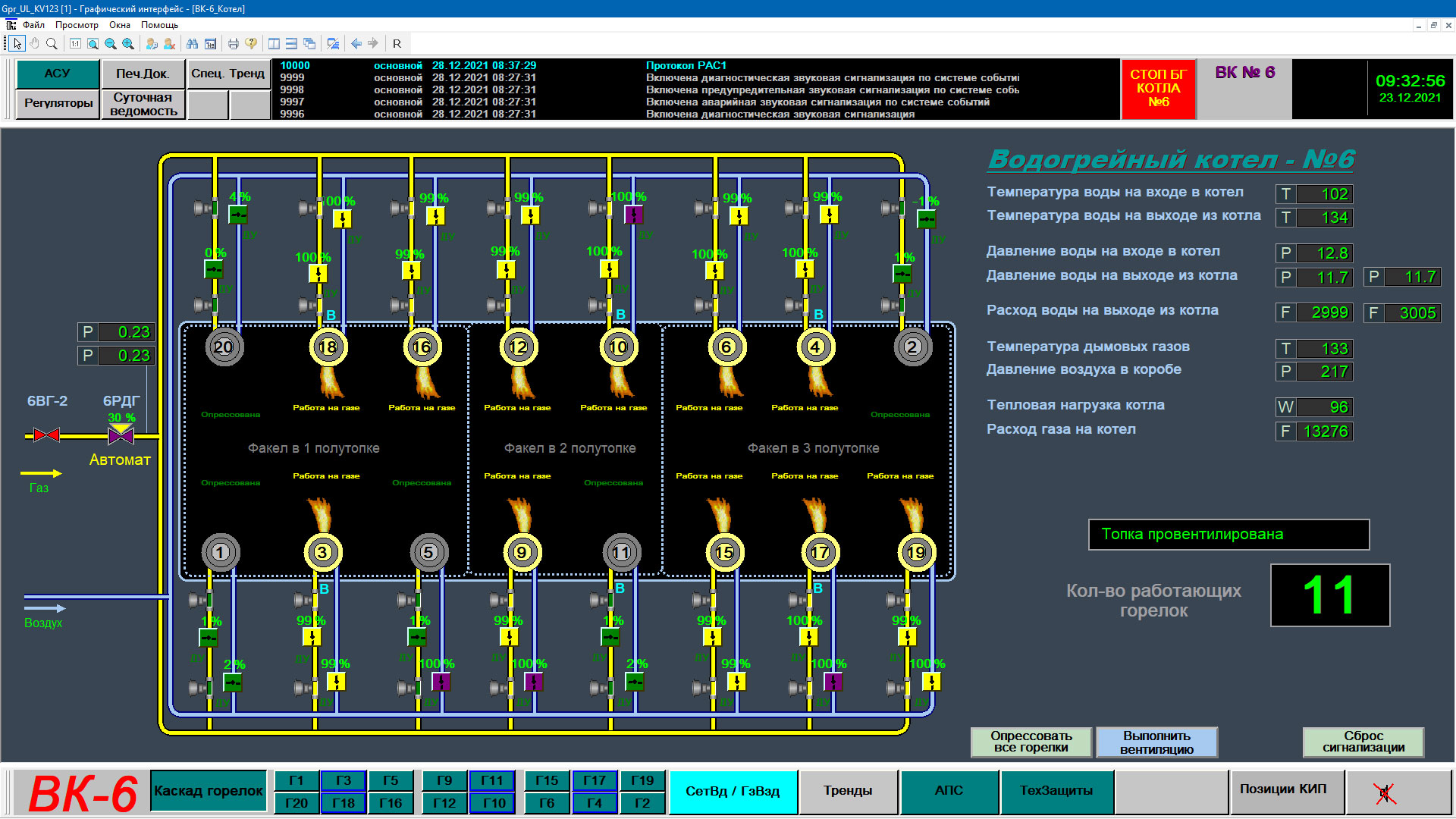

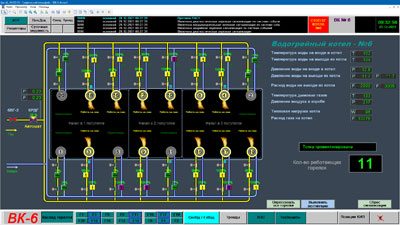

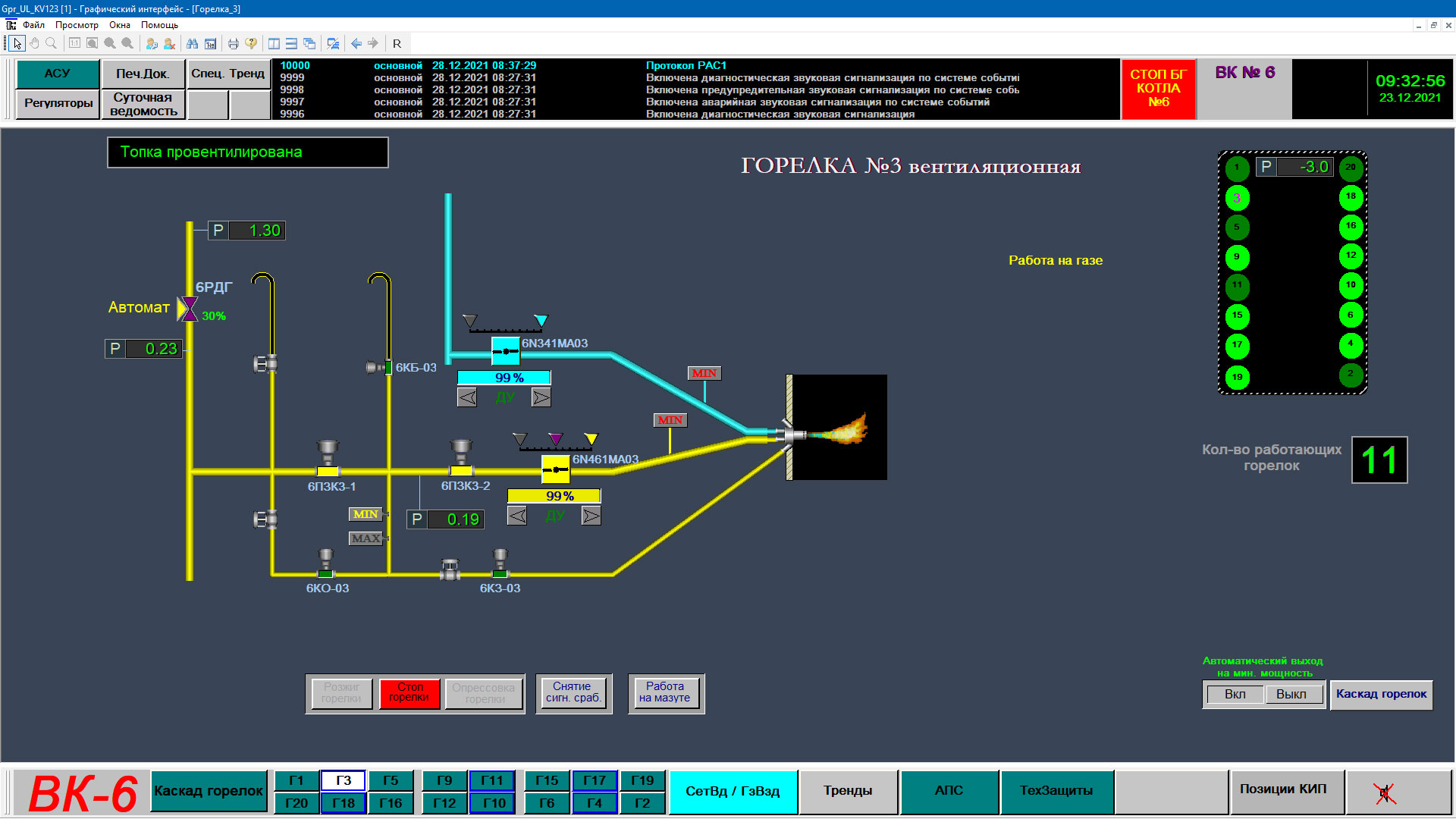

• Автоматический розжиг газовых горелок
• Обнаружение, сигнализация и регистрация отклонений параметров от установленных границ
• Формирование и печать отчетных документов
• Архивирование истории изменения параметров
• Дистанционное управление исполнительными механизмами
• Выполнение алгоритмов технологических защит и блокировок
• Автоматическое регулирование
• Поддержка единства системного времени
• Разграничение доступа к функциям системы
• Программно-аппаратная самодиагностика контроллеров с выводом информации на индикаторы плат и на верхний уровень
• Проверка достоверности информационных сигналов
• Оперативная перенастройка системы и реконфигурация программного обеспечения.

Архитектура

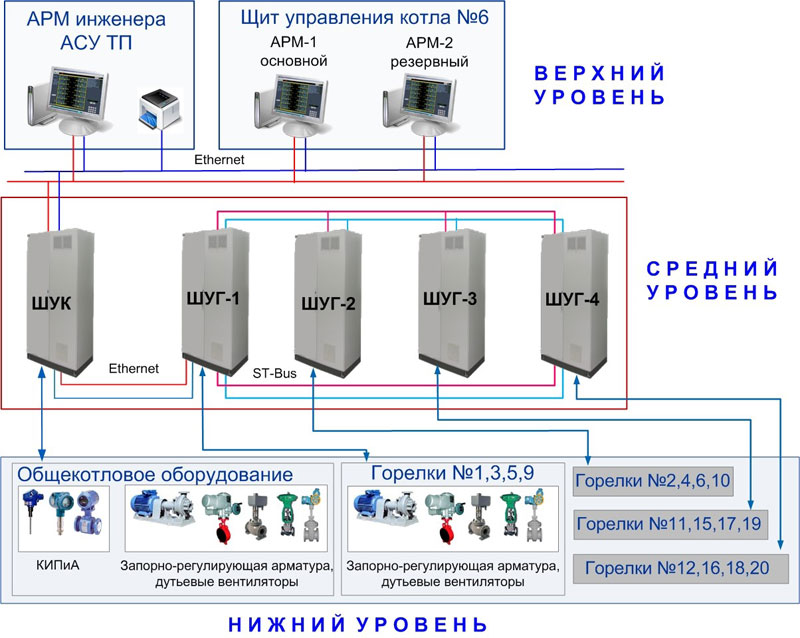

АСУ ТП котла ПТВМ-180 ст. №6 разработана на базе российского программно-технического комплекса КРУГ-2000^® (ПТК КРУГ-2000) с применением типового технического решения НПФ «КРУГ» по автоматизации котлов и представлена тремя иерархическими уровнями.

В 1-й (нижний) уровень входят датчики измеряемых аналоговых и дискретных сигналов, исполнительные устройства, включающие в себя запорную и регулирующую арматуру.

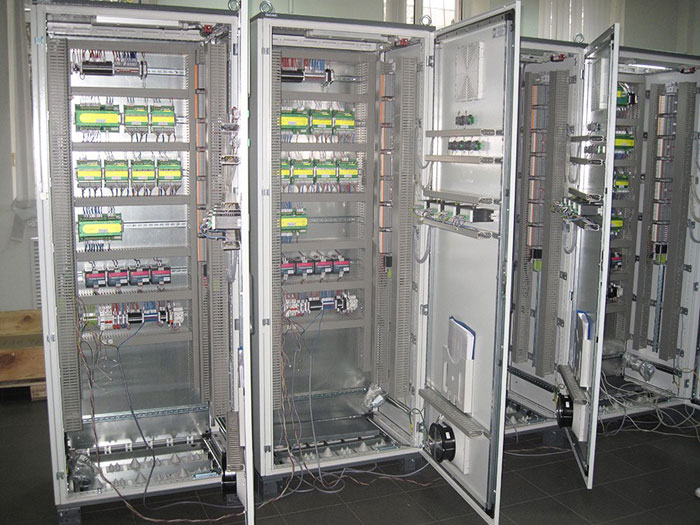

Во 2-й (средний) уровень входят шкаф управления общекотловым оборудованием и шкафы управления горелками котла на базе микропроцессорных контроллеров.

В 3-й (верхний) уровень системы входят:

Высокоточную синхронизацию времени абонентов сети, входящих в состав системы, обеспечивает Сервер единого времени TimeVisor.

Информационная мощность системы

• Аналоговых входных сигналов – 136
• Аналоговых выходных сигналов – 40
• Дискретных входных сигналов – 640
• Дискретных выходных сигналов – 320.

Отличительные особенности

Технологические защиты. Система автоматического ввода и вывода защит обеспечивает возможность эксплуатации технологического оборудования во всех эксплуатационных режимах, включая пусковые, без вмешательства персонала. Интерфейсная часть подсистемы технологических защит и блокировок выполнена в удобном для понимания алгоритма виде и позволяет быстро и оперативно разобраться в причинах действия защиты или блокировки.

Технологические защиты предусматривают:

• автоматическое и санкционированное ручное включение/отключение
• санкционированную корректировку уставок защиты
• контроль действия и регистрацию первопричины срабатывания
• формирование протоколов аварийных ситуаций, регистрирующих изменения аналоговых и дискретных параметров до и после аварии.

Компанией «КРУГ» выполнен полный комплекс работ: проектирование, поставка оборудования, инжиниринг, монтажные и пусконаладочные работы.

Результаты

Внедрение АСУ ТП котлов на базе ПТК КРУГ-2000 обеспечивает выполнение всех требований действующих нормативных документов в области энергетики, приводит к значительному расширению функциональных возможностей системы, повышению уровня надежности технологического оборудования и средств автоматизации, снижению трудозатрат на техническое обслуживание и ремонт.
