Система автоматического управления горелками котла ТГМП – 204ХЛ

При участии НПФ «КРУГ» введена в промышленную эксплуатацию система автоматизированного управления горелками (САУГ) котла ТГМП-204ХЛ ст. №3. филиала «Сургутская ГРЭС-2» ОАО «ОГК-4» (г. Сургут).

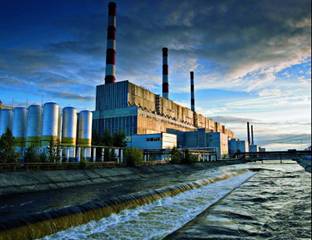

Сургутская ГРЭС–2 с установленной мощностью 4,8 тысяч МВт является крупнейшей тепловой электростанцией Евразии, имеет серьезное значение и для энергообеспечения Югры.

Работы по проектированию и внедрению системы выполнены в рамках программы технического перевооружения автоматики и газооборудования котла ТГМП-204ХЛ ст. № 3.
Мощность котлоагрегата составляет 2650 т/ч.).

Основные цели внедрения системы:

приведение технологического процесса управления горелочными устройствами в соответствие с действующими нормами и правилами
реализация алгоритмов автоматической проверки герметичности газового оборудования и розжига горелочных устройств
координация алгоритмов работы горелочных устройств
улучшение условий работы оперативного персонала.

Система автоматизированного управления горелками реализована на базе ПТК «ТЕКРОН» и имеет трёхуровневую иерархическую архитектуру:

Нижний уровень представлен датчиками и исполнительными механизмами
Средний уровень состоит из двенадцати шкафов управления горелками ШУГ и центрального шкафа управления горелками ЦШУГ, который выполняет функции координации работы всех горелок
Верхний уровень системы представлен:
двумя станциями оператора, одновременно выполняющими функции 100% резервированных серверов архивной базы данных
АРМ начальника смены ЦТАИ
инженерной станцией.

В связи со значительной удалённостью помещения БЩУ от котла, передача информации между средним и верхним уровнем осуществляется с использованием оптоволоконных линий связи.

Автоматизированная система управления горелками обеспечивает реализацию следующих функций:

сбор, архивирование и представление информации о состоянии газового оборудования и параметрах работы горелок
автоматические опрессовка и розжиг газовых горелок
обеспечение действия защит и блокировок в соответствии с требованиями нормативных документов
регулирование давления газа за газовыми заслонками
информационный обмен с межблочным уровнем АСУ ТП — ИС «Дельта».

В качестве генподрядчика по разработке и внедрению системы выступило ЗАО «ТЕКОН-Инжиниринг». Проект уровня КИП и А и поставка газовых блоков выполнены ЗАО «АМАКС». Сборка шкафов управления произведена ЗАО ПК «Промконтроллер». Инжиниринговые работы выполнены НПФ «КРУГ». Пусконаладочные работы и ввод САУГ в промышленную эксплуатацию проведены совместно специалистами ЗАО «ТЕКОН-Инжиниринг», ЗАО «АМАКС» и НПФ «КРУГ».
