Модернизация системы учёта природного газа Саранской ТЭЦ-2

Компанией «КРУГ» проведён комплекс работ по очередной модернизации автоматизированной системы коммерческого учёта природного газа (АСКУГ), являющейся частью интегрированной системы комплексного учета энергоресурсов (АИИСТиКУ) Саранской ТЭЦ-2.

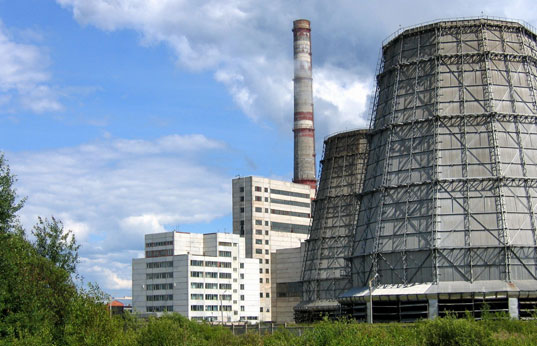

На Саранской ТЭЦ-2 (Мордовский филиал ПАО Т Плюс) последовательно проводится реконструкция и модернизация основного оборудования и средств автоматизации технологических процессов. С участием НПФ «КРУГ» введены в эксплуатацию САУГ паровых котлов ТП-47 ст.№ 5 и № 6, САУГ паровых котлов ПК-19 ст. № 1 и № 2, САУГ водогрейного котла ПТВМ-100 ст. № 1, АСУ ТП турбогенератора ст. № 2, АСУ ТП ГРП, система бесперебойного питания ПЗК горелок котлов ПК-19, ТП-47 и ТГМЕ-464, система учёта энергоресурсов ТЭЦ и другие.

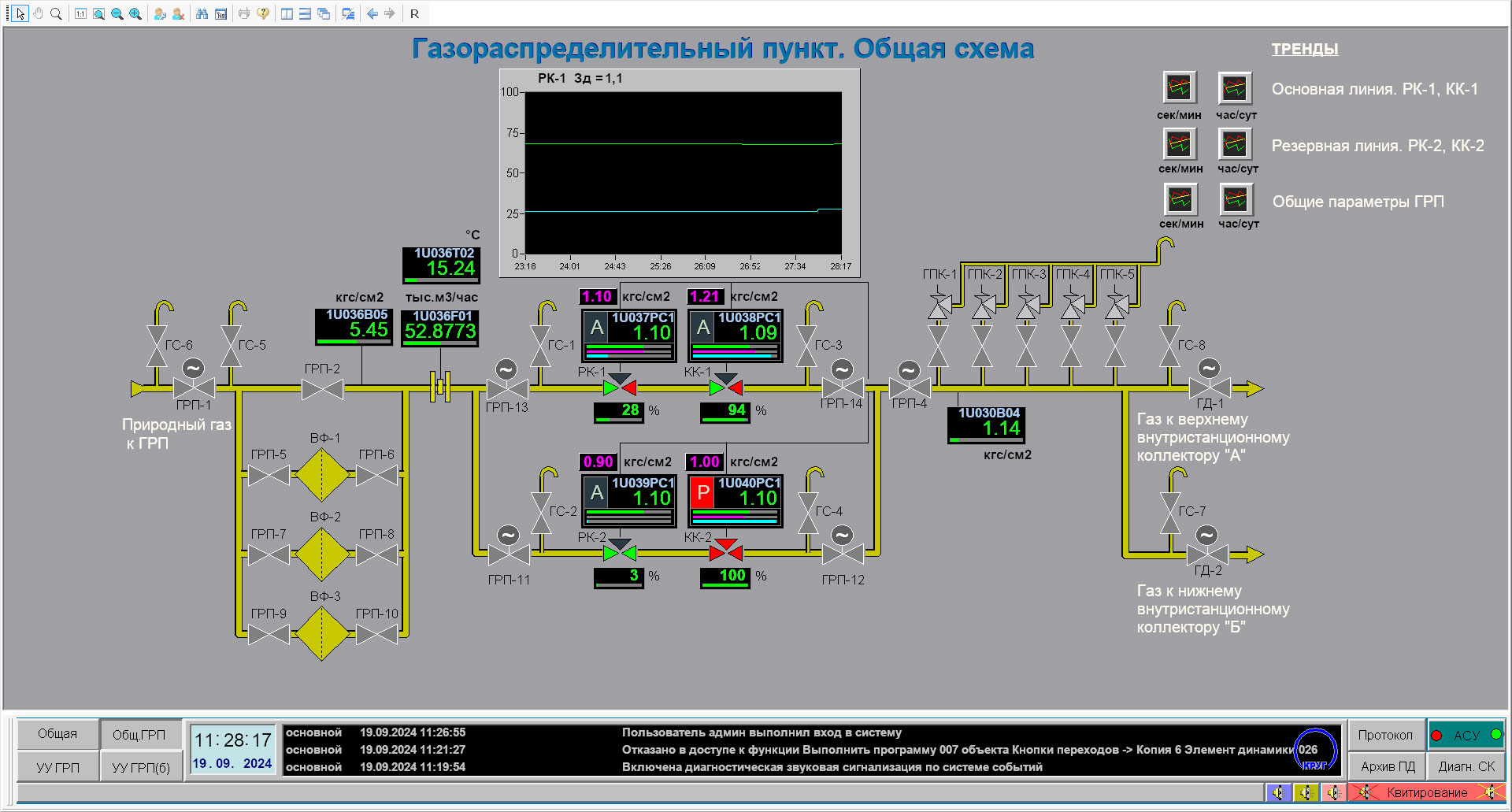

АСКУГ создана на базе типового технического решения по автоматизации газорегуляторного пункта (ГРП). В рамках модернизации системы произведены замена физически и морально устаревшего оборудования, а также обновление программного обеспечения верхнего уровня системы.

Цель проекта

Цель проекта – повышение экономической эффективности предприятия за счет комплексного коммерческого и технического учета природного газа с возможностью оперативного контроля процесса потребления газообразного топлива на газораспределительном пункте (ГРП) и производства денежных расчетов с поставщиками газа.

Основные функции системы

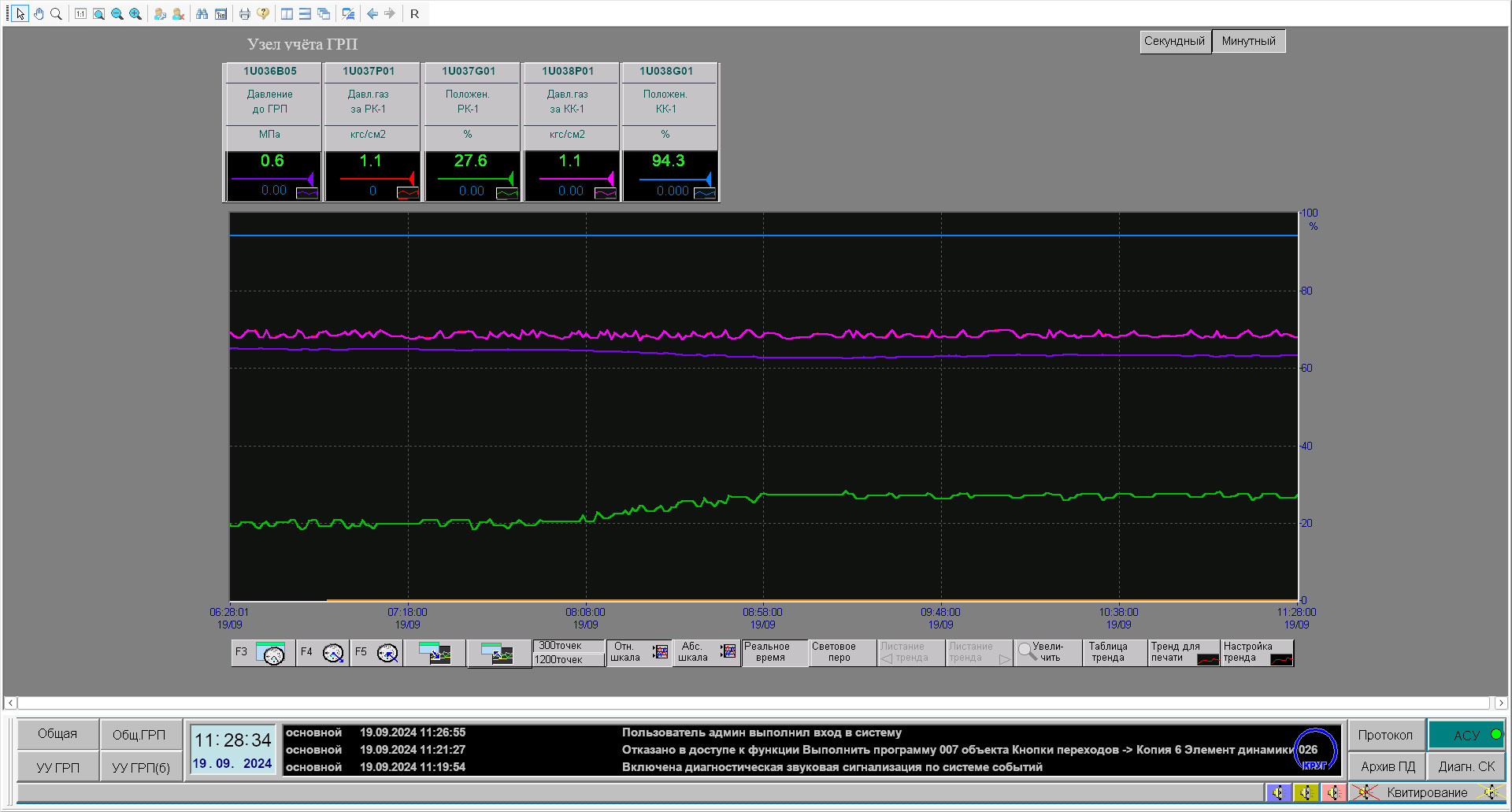

• Сбор и предоставление оперативному персоналу данных по давлению и температуре, объемному расходу газа, а также информации о состоянии технологического оборудования с использованием функций самодиагностики
• Предупредительная и аварийная сигнализация отклонений технологических параметров учета и регулирования от заданных уставок
• Дистанционное управление исполнительными механизмами

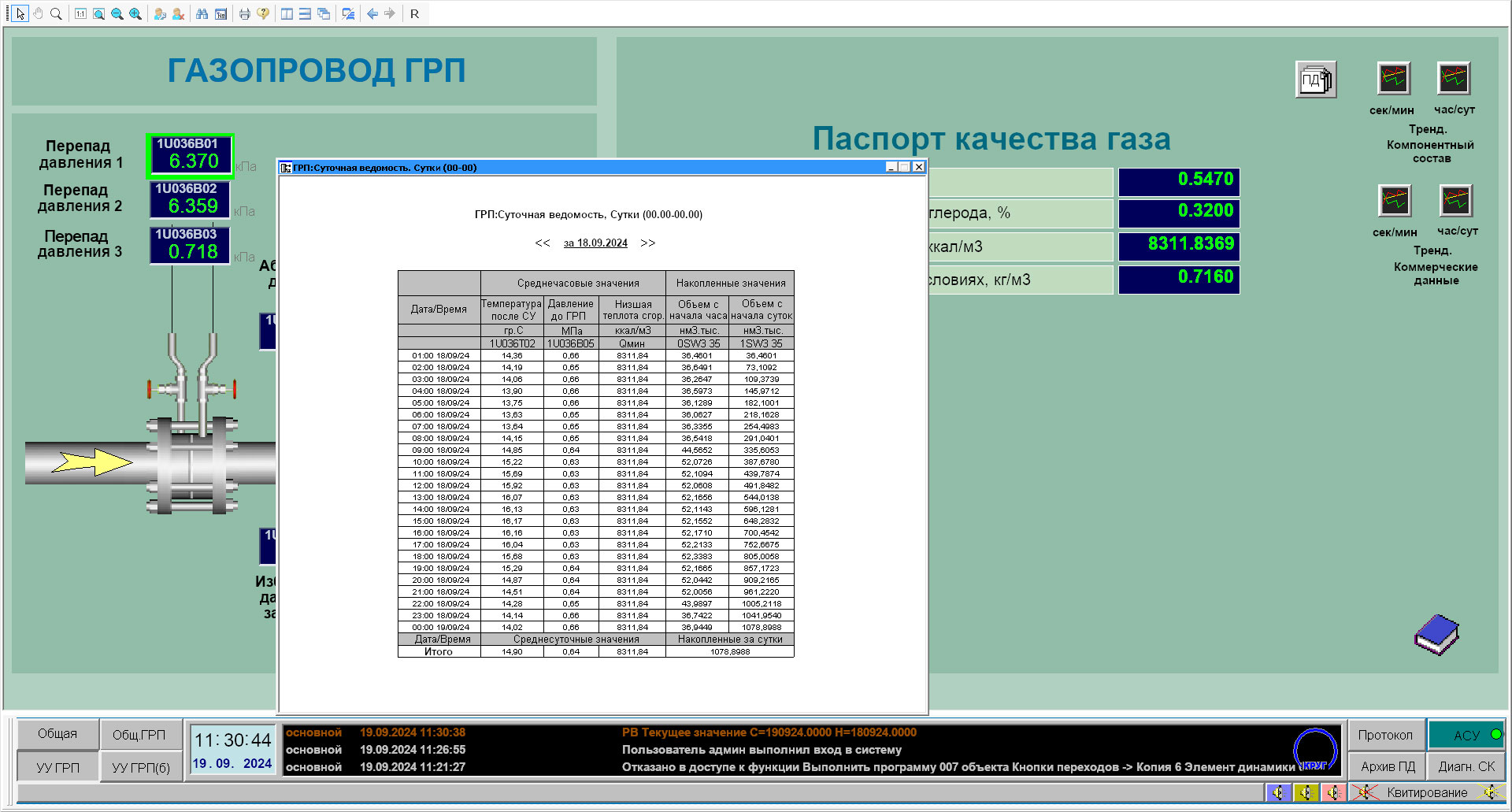

• Архивирование данных
• Передача информации о ходе технологического процесса в сеть АИИСТиКУ ТЭЦ.

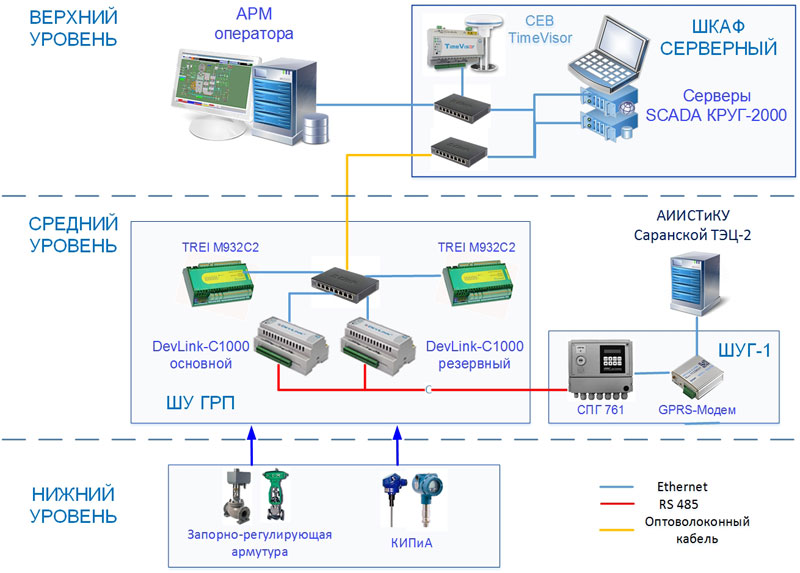

Архитектура системы

АСКУГ функционирует на базе программно-аппаратного (программно-технического) комплекса КРУГ-2000 (ПАК ПТК КРУГ-2000^®) с 2003 года и представляет собой трехуровневую систему.

Первый (нижний) уровень системы включает в себя:

• Существующие стандартные сужающими устройства, первичные измерительные преобразователи (датчики температуры, давления, перепада давления, расхода), установленные на измерительных участках трубопроводов узлов учёта
• Вторичные измерительные преобразователи, в качестве которых используется корректор расхода газа СПГ 761 производства НПФ «Логика»
• Управляющие клапаны, регулирующие давление газа.

Второй (средний) уровень системы включает в себя:

• Шкаф управления ГРП с резервированной парой контроллеров DevLink^®-С1000 сбора и передачи данных (для подсистемы коммерческого учёта газа)
• Шкаф учета газа (ШУГ-1), который содержит корректор СПГ 761 и GPRS-модем для передачи данных в систему АИИСТИКУ.
• Коммуникационное оборудование для обмена данными между средним и верхним уровнем, а также между контроллерами DevLink-C1000 и программируемыми модулями TREI M932C2 по протоколу Modbus TCP.

Третий (верхний) уровень образован:

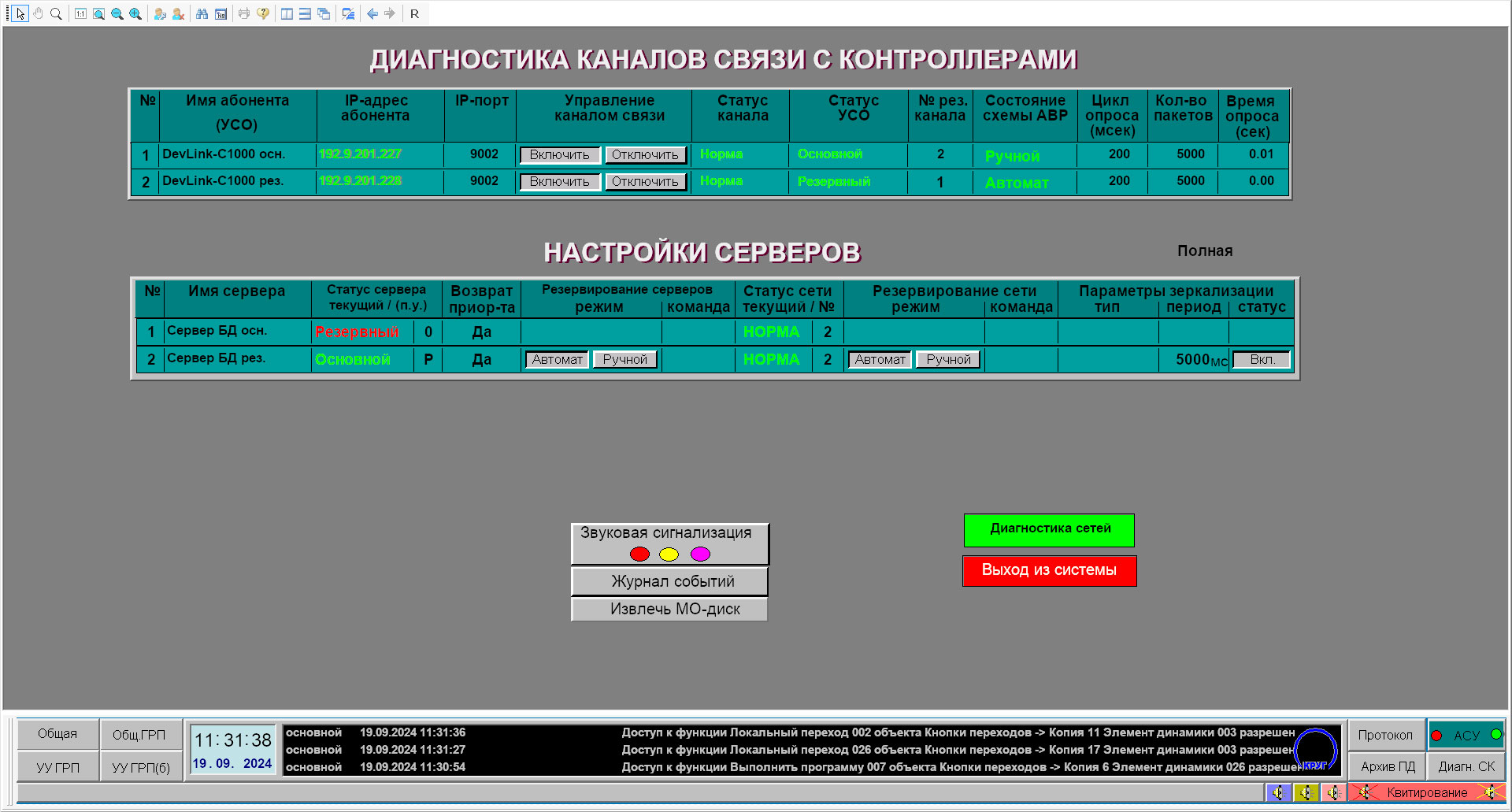

• Резервированной парой Серверов базы данных, работающих под управлением SCADA КРУГ-2000^® на базе российской операционной системы Astra Linux
• АРМ оператора, с установленной клиентской лицензией SCADA КРУГ- 2000
• Сервером единого времени TimeVisor^®, обеспечивающем высокоточную синхронизацию времени абонентов сети
• Коммуникационным оборудованием для межуровнего обмена данными.

Общая информационная мощность АСКУГ:

• Входных аналоговых параметров – 49
• Входных дискретных параметров – 8
• Ручной ввод – 95
• Выходных аналоговых параметров – 4.

Результаты

Компанией «КРУГ» выполнены работы «под ключ»: проектирование, поставка оборудования, инжиниринг, монтаж и пусконаладочные работы.

Модернизация системы коммерческого учета природного газа Саранской ТЭЦ-2 привела к повышению точности учета и облегчению оперативного контроля за технологическими параметрами в круглосуточном режиме.
