Автоматизированная система коммерческого и технического учета энергоресурсов Чебоксарской ТЭЦ-2
Автоматизированная система коммерческого и технического учета энергоресурсов Чебоксарской ТЭЦ-2 (АСКТУЭ), реализованная на базе программно-технического комплекса КРУГ-2000® (ПТК КРУГ-2000), является комплексной системой и предназначена для:
- коммерческого учета природного газа,
- технического учета и оперативного контроля за:
- отпуском тепловой энергии с сетевой водой и паром как отдельным внешним потребителям, так и по Чебоксарской ТЭЦ-2 в целом
- потреблением природного газа
- и др.
Чебоксарская ТЭЦ-2 входит в состав филиала Марий Эл и Чувашии ПАО «Т Плюс». ТЭЦ-2 является источником тепла для половины города Чебоксары, крупнейшим энергетическим предприятием, обеспечивающим надежную и бесперебойную работу предприятий города, части социальной инфраструктуры столицы Чувашии. Установленная электрическая мощность — 460 МВт. Установленная тепловая мощность — 1329 Гкал/ч.
Цели
Основной целью создания АСКТУЭ является обеспечение достоверности и повышение точности измерений параметров отпуска и потребления энергоресурсов для достижения требуемых экономических показателей эффективности электростанции.
Функции системы
- Измерение, сбор и первичная обработка сигналов, необходимых для расчета параметров энергоносителей
- Формирование технологической сигнализации о возникновении отклонений параметров энергоресурсов от заданных величин
- Ведение протоколов событий, регистрируемых и формируемых в системе
- Визуализация на АРМ пользователей оперативной, отчетной и ретроспективной информации
- Документирование информации, обеспечивающее формирование оперативных и архивных данных системы в виде отчетных документов и режимных листов
- Формирование и долговременное хранение архивов измеряемых технологических параметров, событий системы и отчетных документов
- Передача оперативных данных в центр сбора технологической информации филиала «Марий Эл и Чувашии» ПАО «Т Плюс» по протоколу ОРС
- Обеспечение единого системного времени АСКТУЭ.
Архитектура системы
Автоматизированная система коммерческого и технического учета энергоресурсов Чебоксарской ТЭЦ-2 разработана с применением типовых технических решений НПФ «КРУГ» по созданию автоматизированных систем комплексного учета теплоресурсов.
Отличительной особенностью построения АСКТУЭ, которая сложилась исторически по мере развития системы, является сочетание двух подходов к автоматизации учетов энергоресурсов: контроллерного и приборного.
Первый подход: организация учета природного газа на базе контроллера TREI-5B-02 (подсистема учета газа).
Второй подход: использование тепловычислителей СПТ 961.2 (подсистема учета тепла и теплоносителя).
В состав нижнего уровня системы входят датчики технологических параметров и учетных сред, датчики положения запорной аппаратуры и исполнительных механизмов (подсистема учета газа), датчики технологических параметров и учетных сред, а также тепловычислители СПТ 961.2 производства НПФ «Логика» (подсистема учета тепла и теплоносителя).
Средний уровень выполнен с применением двух наборов контроллеров:
- Контроллеров TREI-5В-02, выполненных по схеме 100% «горячего» резервирования и зеркализации процессорной части, в комплекте с устройствами связи с объектом (УСО), представляющими собой совокупность измерительных модулей ввода/вывода сигналов нижнего уровня.
Контроллерами осуществляется расчет теплофизических параметров природного газа (плотности в рабочих и нормальных условиях, коэффициента сжимаемости, динамической вязкости и других параметров) и расчет количественных параметров (мгновенных и усреднённых значений расхода газа, его массы и объёма в рабочих и нормальных условиях за отчётные интервалы времени с коррекцией значений по температуре и давлению) - Промышленного контроллера DevLink-C1000, обеспечивающего сбор и обработку данных с тепловычислителей СПТ 961.2 для дальнейшей обработки и передачи их на верхний уровень.
Верхний уровень включает в себя два резервируемых сервера сбора обработки и хранения данных, совмещенные с автоматизированными рабочими местами оперативного персонала (на базе программного обеспечения SCADA КРУГ-2000®).
Верхний уровень обеспечивает:
- отображение текущих и архивных значений параметров
- долговременное хранение архивных данных
- формирование отчетов за разные периоды времени
- предоставление WEB-доступа пользователям системы
- передачу оперативных данных по протоколу ОРС в центр сбора технологической информации филиала «Марий Эл и Чувашии» ПАО «Т Плюс».

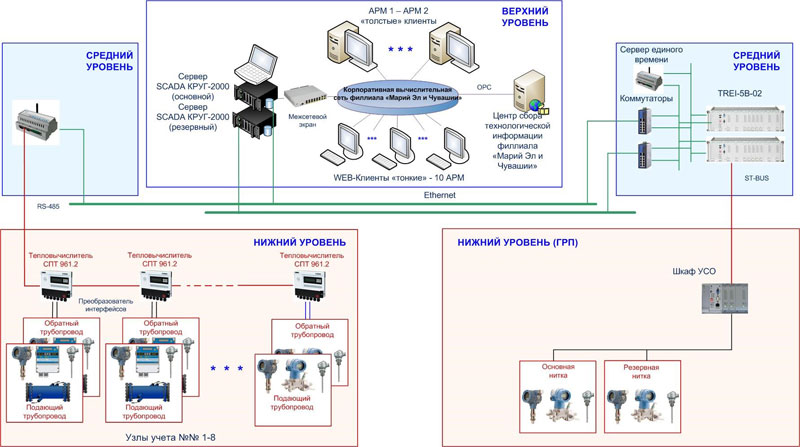

Архитектура системы представлена на рисунке.
В 2007 году компанией «КРУГ» выполнен комплекс работ «под ключ», включая проектирование, поставку оборудования, инжиниринг, монтаж и пусконаладочные работы - организация учета природного газа на базе контроллера TREI-5B-02 (подсистема учета газа). В последующем были проведены мероприятия по модернизации АСКТУЭ в части подключения в систему тепловычислителей СПТ 961.2 (подсистема учета тепла и теплоносителя).

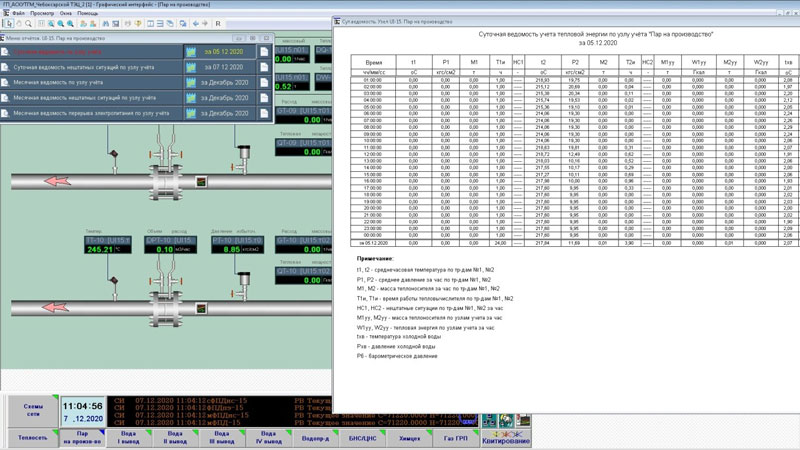

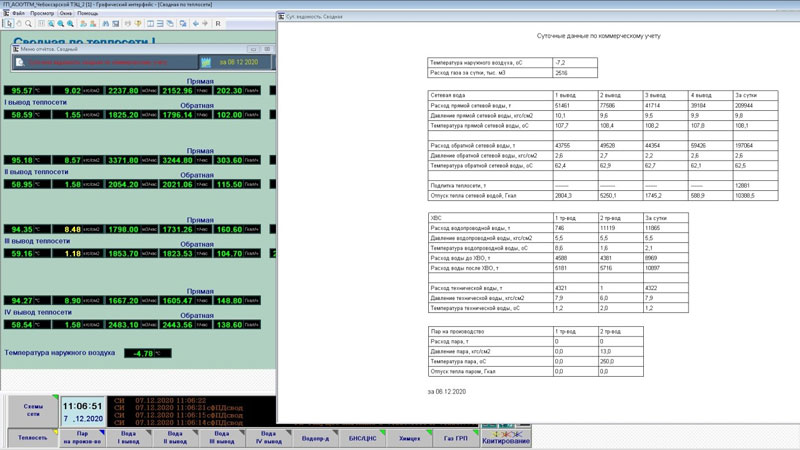

Ниже приведены ряд мнемосхем и отчетных документов системы:
Результаты
Автоматизированная система коммерческого учета и технического учета энергоносителей Чебоксарской ТЭЦ-2 позволяет автоматически в заданное время или по запросу пользователей формировать отчеты за разные периоды времени без дополнительных вычислений и внесения сведений вручную. В дальнейшем возможно использование системы для вычисления технико-экономических показателей работы электростанции в режиме реального времени, что, безусловно, повысит эффективность предприятия в целом.
