Автоматизированная система коммерческого учета сжиженного углеводородного газа
Объекты управления

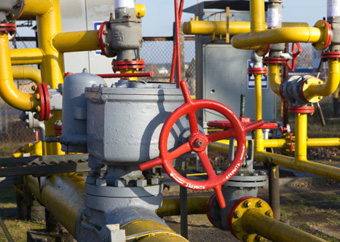

Узел коммерческого учёта сжиженного углеводородного газа (СУГ), резервуарные парки СУГ, пункт налива СУГ в автоцистерны, автомобильные весы.
Цели внедрения АСУ ТП
- Сокращение потерь за счёт повышения точности, достоверности, надежности и объективности измерений при выполнении учётных операций
- Своевременное представление оперативному персоналу достаточной и достоверной информации о движении материальных потоков в процессе приёма, хранения и отгрузки СУГ
- Снижение затрат на эксплуатацию и ремонт технических средств автоматизации
- Снижение трудоёмкости управления технологическими операциями приема, хранения и отпуска СУГ и количественного учёта перемещения материальных потоков.
Функции системы
- Сбор по цифровым каналам связи информации от массовых расходомеров контроллеров, цифровых регистраторов и весовых терминалов
- Вычисление массы и объема СУГ, прошедших по узлу учёта

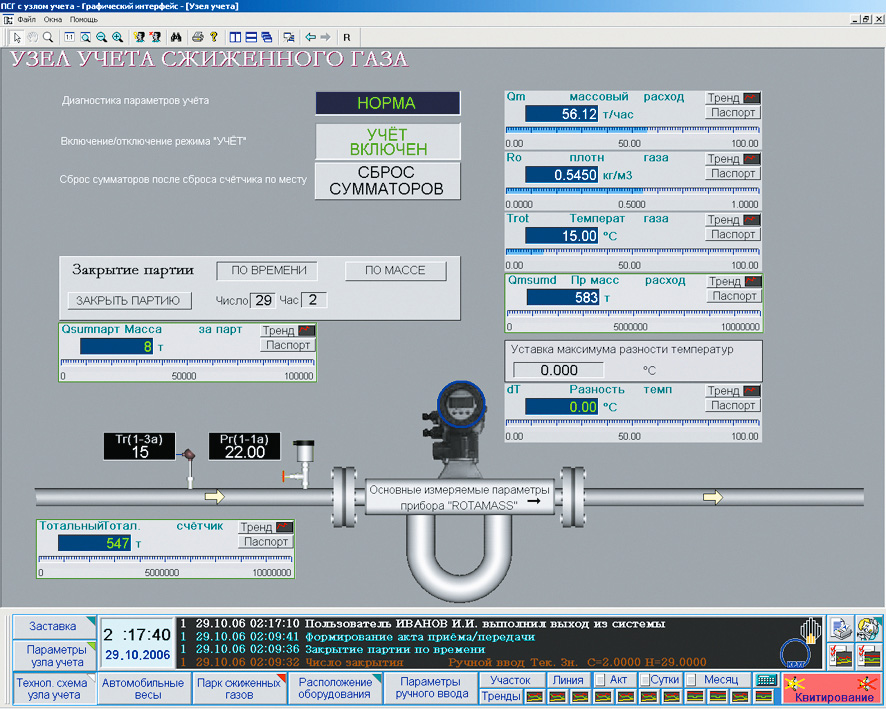

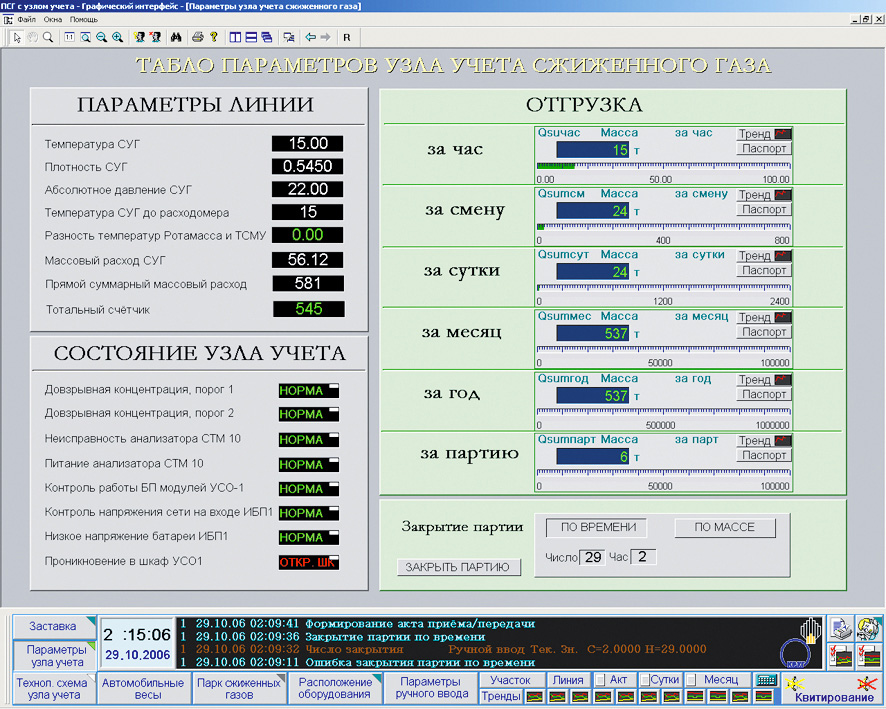

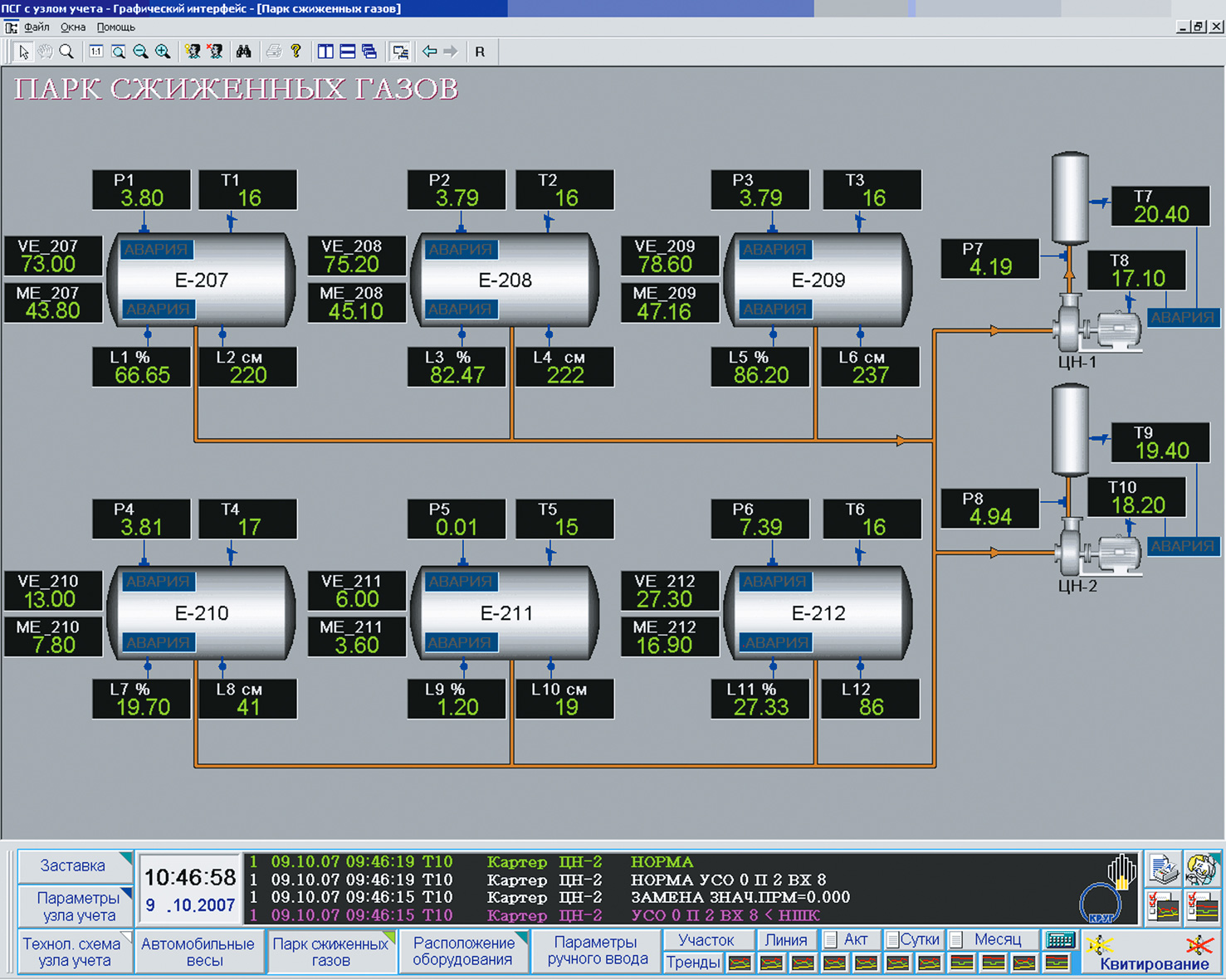

- Отображение информации оперативному персоналу на цветном мониторе в виде мнемосхем с индикацией параметров в цифровом, табличном виде или в виде графиков
- Формирование световой и звуковой сигнализации отклонения параметров от заданных предупредительных и предаварийных границ, а также при других аварийных ситуациях
- Ручной ввод в режиме реального времени исходных данных о перемещении материальных потоков
- Автоматическая фиксация массы при въезде автоцистерны на автовесы с автоматическим вычислением массы нетто
- Формирование, выдача данных оперативному персоналу и вывод на печать отчетных печатных документов как автоматически, так и по запросу
- Многопользовательский режим работы, при этом используется разграничение прав доступа к системе по паролям, регистрация доступа лица и протоколирование его действий
- Автоматическое формирование протокола событий в системе
- Архивирование данных на жёсткий диск компьютера
- Просмотр истории параметров процесса на экране дисплея в виде графиков и таблиц и распечатки на принтере в табличном виде или как копии экрана
- Отображение диагностической информации о состоянии компонентов системы.
Программное обеспечение
SCADA КРУГ-2000®, в том числе: среда разработки (генератор базы данных, графический редактор, технологический язык программирования и др.) и среда исполнения (исполняемые модули станции оператора).
Архитектура

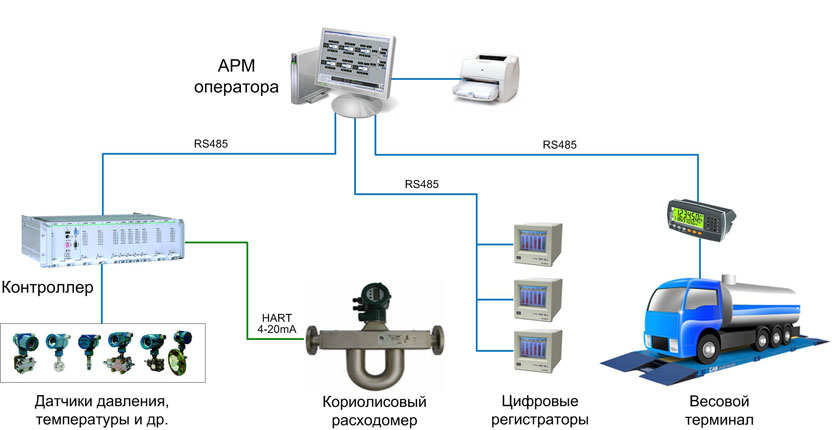

АСКУ СУГ представляет собой двухуровневую распределённую систему. Нижний уровень представлен современными интеллектуальными устройствами, размещёнными в шкафах КИП и А. Верхний уровень представлен рабочим местом оператора (станция оператора/архивирования-сервер с полным объёмом графического проекта, с функциями архивирования).
Результаты
Внедрение АСКУ СУГ обеспечивает:
- оптимальную организацию коммерческого учёта СУГ в соответствии со всеми требованиями, установленными Федеральным Агентством по техническому регулированию и метрологии
- уменьшение суммарной погрешности и повышение надежности измерения системы за счёт использования кориолисового расходомера, который производит прямое измерение массы СУГ и передает информацию о мгновенном и суммарном массовом расходе, плотности и температуре СУГ по одной витой паре проводов
- представление персоналу исчерпывающей оперативной и архивной информации о работе системы
- минимальное техническое обслуживание: в связи с долговременной стабильностью нормативных метрологических характеристик кориолисового расходомера нет необходимости во внеочередных поверках и в периодическом монтаже-демонтаже для профилактического обслуживания
- «живучесть» системы, обусловленную наличием аппаратных и программных решений, позволяющих сохранить данные при простоях узла учёта или сбоях питания.
