Автоматизированная система управления наружным освещением Уральска (Казахстан)
В ноябре 2013 года запущена в эксплуатацию первая очередь автоматизированной системы управления наружным освещением (АСУ НО) города Уральска (Казахстан). Заказчиком системы является фирма «Жайык Жарыгы».
ТОО «Жайык Жарыгы» занимается эксплуатацией и обслуживанием системы уличного освещения, системы регулирования дорожного движения и линий электропередач Уральска.

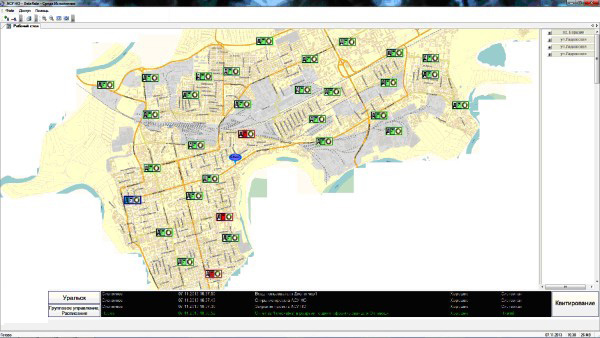

Панель диспетчерского управления системой

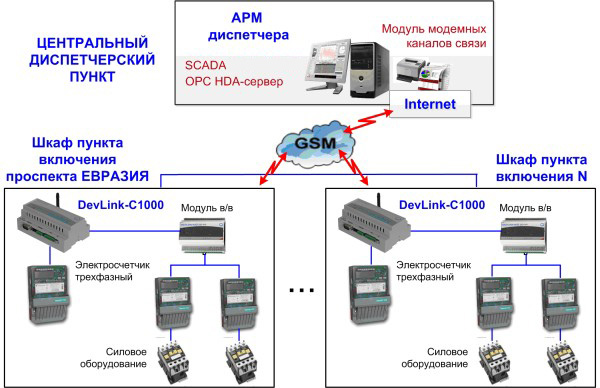

Структурная схема АСУ НО города Уральска
В первую очередь внедрения АСУ НО входит пункт включения проспекта Евразия. Контроллерное оборудование пункта включения имеет беспроводной канал связи GPRS с центральным диспетчерским пунктом (ЦДП), от которого поступают команды управления освещением (включение/отключение, смена режима и т.д.).
Шкаф ПВ
АСУ НО может работать в одном из четырех режимов:
- Автоматическом по расписанию – переключение режимов работы системы освещения по расписанию, указанному диспетчером
- Автоматическом по времени восхода/захода – переключение режимов работы системы освещения по времени восхода и захода солнца
- Ручном дистанционном – управление освещением с АРМ диспетчера. Диспетчер инициативно активирует необходимые переключения наружного освещения, например, в аварийной ситуации или при ремонтных и регламентных работах
- Ручном аппаратном – управление освещением по месту установки ШУ. Обслуживающий персонал осуществляет переключения наружного освещения с помощью переключателей, установленных в ШУ ПВ, проводя необходимые проверки работоспособности при ремонтных и регламентных работа
Базовыми элементами, осуществляющими алгоритмическое управление освещением, являются промышленный контроллер DevLink-C1000 и модуль ввода/вывода DevLink-A10 DIO-16BD.
АСУ НО обеспечивает переключение режимов системы освещения:
- Дневной режим – все световые опоры отключены
- Вечерний режим – все световые опоры включены
- Ночной режим – включена треть световых опор с равномерным распределением.
Команды на переключение режимов системы освещения выдает промышленный контроллер DevLink-C1000.
Внедрение системы позволяет:
- Достичь высоких эксплуатационных характеристик оборудования и качества освещения за счет равномерного распределения энергоресурсов
- Повысить надежность эксплуатации системы и качества уличного освещения за счет исключения «человеческого фактора» (например, несвоевременное отключение приводит к перерасходу электроэнергии, а несвоевременное включение приводит к увеличению количества жалоб на качество работы)
- Повысить уровень безопасности пешеходов и водителей
- Осуществить постоянный контроль за качеством электроэнергии и тем самым уменьшить расходы на ремонт светотехнического оборудования, неизбежный при некачественном энергоснабжении
- Обеспечить оперативное уведомление обслуживающего персонала о нештатных ситуациях по каждой из линий (неисправность критического числа ламп, превышение потребления, короткое замыкание и т.д.). Это приводит к снижению числа выездов обслуживающего персонала и повышению скорости реагирования на аварийные ситуации.
С работой АСУ НО уже познакомился и высоко ее оценил аким города Уральска Алтай Кульгинов. Видеорепортаж телекомпании ТДК-24 (фрагмент).
Планируется расширение АСУ НО с охватом всего города. Предусмотрена возможность расширения системы путем добавления нового функционала и интеграции с другими автоматизированными системами (коммерческого учета энергоресурсов, диспетчеризации трансформаторных подстанций, тепловых пунктов, системы водоснабжения города).
