АСУ приточно-вытяжной вентиляцией складского помещения АО «АКВАНОВА РУС»
Фирмой «КРУГ» совместно с АО «АКВАНОВА РУС» введена в эксплуатацию автоматизированная система контроля и управления приточно-вытяжной вентиляцией складского помещения (АСУВ).

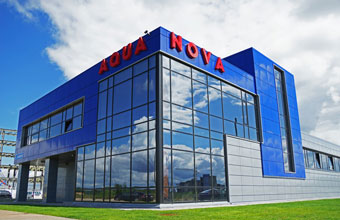

АО «АКВАНОВА РУС» (г. Дубна, Московская область) является разработчиком и производителем комплексных добавок, которые используются в пищевой промышленности, а также активных веществ для косметической и фармацевтической промышленности.
В состав системы наряду с датчиками аналоговых и дискретных сигналов, оборудованием для нагрева и охлаждения приточной вентиляции входят приточный и вытяжной вентиляторы, установленные в складском помещении, а также вытяжной вентилятор, размещенный в помещении шлюза. В качестве оборудования среднего уровня системы используется контроллер С2000-Т (НПО «БОЛИД»). На верхнем уровне установлена российская SCADA КРУГ-2000®.
Цели и задачи создания АСУВ
- Повышение качества управления процессом воздухообмена
- Создание полноценной системы контроля и управления приточно-вытяжной вентиляцией

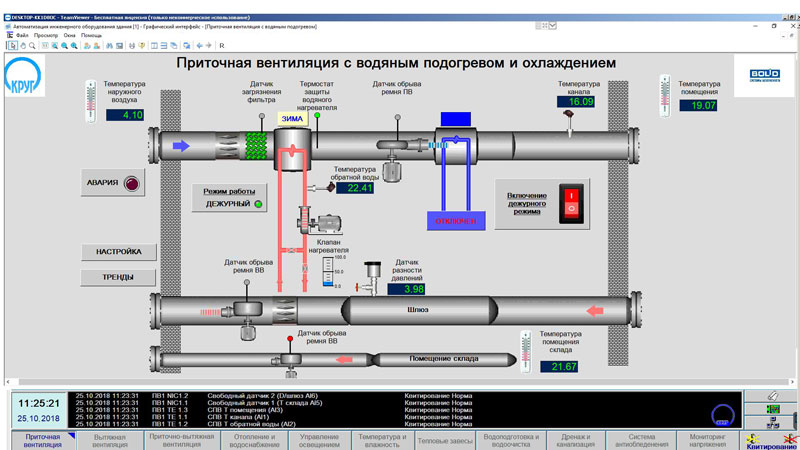

- Отображение наглядной графической информации о состоянии датчиков и оборудования вентиляционной системы.
Функции системы
Информационные функции:
- Контроль параметров температуры (помещения, наружного, приточного воздуха, обратной воды)
- Контроль состояния оборудования (загрязненности фильтра, обрыва ремней приточного и вытяжных вентиляторов, защиты водяного теплообменника)
- Сигнализация отклонений параметров от установленных границ, нарушений в работе системы
- Ручной ввод данных
- Архивирование данных.
Управляющие функции:
- Автоматическое управление приточно-вытяжной вентиляцией (вентиляторами, приводами жалюзи, водяным нагревателем)
- Возможность отключения циркуляционного насоса на летний период
- Дистанционное включение/отключение дежурного/активного режима работы системы.
Вспомогательные функции:
- Самодиагностика комплекса технических и программных средств
- Проверка достоверности информационных сигналов
- Регистрация персонала, осуществляющего вход в систему.
Архитектура системы
Автоматизированная система управления приточно-вытяжной вентиляцией представляет собой трехуровневую систему.
В 1-й (нижний) уровень системы входят:
- датчики измеряемых аналоговых сигналов (6 шт.)
- датчики измеряемых дискретных сигналов (6 шт.)
- приточный вентилятор (1 шт.)
- вытяжной вентилятор (2 шт.)
- калорифер с циркуляционным насосом (1 шт.)
- кондиционер с частотным приводом (1 шт.).
Во 2-й (средний) уровень системы входит контроллер С2000-Т производства НПО «БОЛИД».
В 3-й (верхний) уровень системы входит АРМ оператора под управлением SCADA КРУГ-2000®.

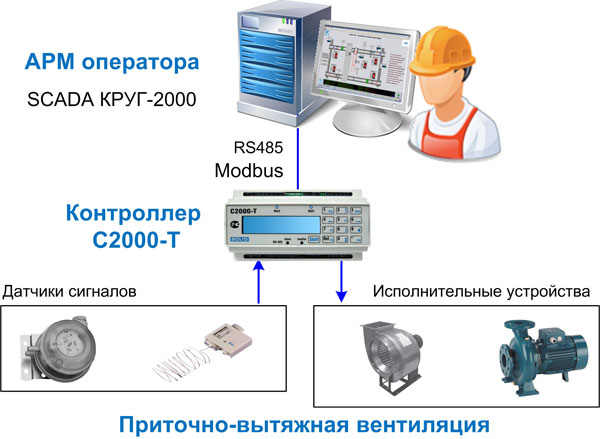

Общая структура АСУ приточно-вытяжной вентиляцией
Информационная мощность
- Аналоговых входных сигналов – 6
- Аналоговых выходных сигналов – 1
- Дискретных входных сигналов – 6
- Дискретных выходных сигналов – 7.
Перечень параметров системы приведен в таблице.
| № п/п | Наименование параметра | Количество | Тип сигнала |
|---|---|---|---|
| 1 | Температура наружного воздуха | 1 | аналоговый вход |
| 2 | Температура помещения | 2 | аналоговый вход |
| 3 | Температура приточного воздуха | 1 | аналоговый вход |
| 4 | Температура обратной воды | 1 | аналоговый вход |
| 5 | Разность давлений | 1 | аналоговый вход |
| 6 | Защита водяного теплообменника | 1 | дискретный вход |
| 7 | Фильтр загрязнен | 1 | дискретный вход |
| 8 | Обрыв ремня приточного вентилятора | 1 | дискретный вход |
| 9 | Обрыв ремня вытяжного вентилятора | 2 | дискретный вход |
| 10 | Состояние системы (дежурный/активный режим) | 1 | дискретный вход |
| 11 | Управление клапаном водяного нагревателя | 1 | аналоговый выход |
| 12 | Управление приводом жалюзи (откр/закр) | 1 | дискретный выход |
| 13 | Управление приточным вентилятором (старт/стоп) | 1 | дискретный выход |
| 14 | Управление вытяжным вентилятором (старт/стоп) | 2 | дискретный выход |
| 15 | Управление циркуляционным насосом (вкл/выкл) | 1 | дискретный выход |
| 16 | Выход индикации аварийного режима | 1 | дискретный выход |
| 17 | Включение дежурного режима системы | 1 | дискретный выход |
Система создана на основе совместного типового технического решения компаний «БОЛИД» и НПФ «КРУГ». Особенность внедрения – выполнение удаленных пусконаладочных работ по вводу АСУВ в эксплуатацию.
Фирмой «КРУГ» выполнены следующие работы:
- Поставка программного обеспечения верхнего уровня системы
- Инжиниринговые работы
- Удаленные пусконаладочные работы.
Введённая в эксплуатацию АСУВ позволила обеспечить автоматизированный контроль и управление в реальном времени технологическими процессами системы приточно-вытяжной вентиляции складского помещения АО «АКВАНОВА РУС».
