Система диспетчеризации дорожно-транспортных объектов автоматической противогололедной системы (АПС)

АПС предназначена для обслуживания объектов автотранспортной инфраструктуры: шоссе, мостов, эстакад, путепроводов, тоннелей и т.д.

Цель

Снижение аварийности за счет поддержания дорожного полотна в надлежащем состоянии при неблагоприятных погодных условиях.

Задачи

• Обеспечение дистанционного диспетчерского контроля за состоянием дорожного полотна
• Автоматическое и ручное диспетчерское управление оборудованием противогололедной системы.

Функции автоматической противогололёдной системы (АПС)

• Отображение на АРМ диспетчера следующих данных:
  • с метеостанции: температура воздуха, точка росы, относительная влажность, атмосферное давление, скорость и направление ветра, тип и количество осадков
  • состояние дорожного покрытия: температура покрытия, температура замерзания среды
  • техническое состояние и режимы работы оборудования АПС: насоса (включен/отключен), электромагнитных клапанов (открыт/закрыт) магистральных трубопроводов для подачи реагента
• Ведение и отображение на АРМ диспетчера архивной информации
• Сигнализация об ухудшении состояния дорожного полотна
• Сигнализация о состоянии АПС:
  • низкий уровень реагента в емкости
  • низкое/высокое давление реагента
  • нажата кнопка «Аварийный останов»
  • неисправность датчиков уровня, давления, температуры, расхода
  • отсутствие связи с метеостанцией, дорожным датчиком
• Автоматическое и диспетчерское управление электромагнитными клапанами блоков дорожных головок (БДГ), обеспечивающих распыление реагента
• Управление режимом работы АПС – ручной/автоматический
• Формирование отчетов о причинах срабатывания системы и расходах реагентов.

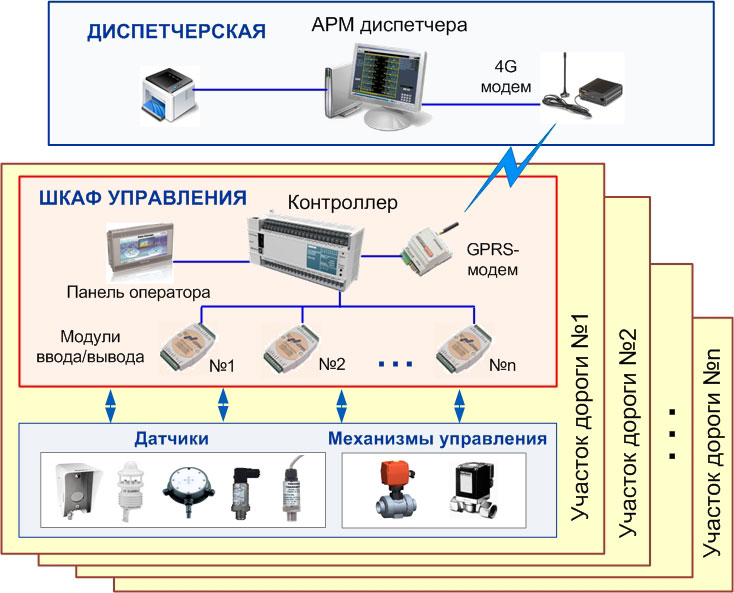

Архитектура

Состав автоматической противогололедной системы:

• оборудование нижнего уровня (в том числе дорожные датчики, БДГ)
• шкафы управления с контроллером, модулями ввода/вывода и панелью оператора
• сервер, совмещенный с АРМ диспетчера, под управлением SCADA КРУГ-2000.

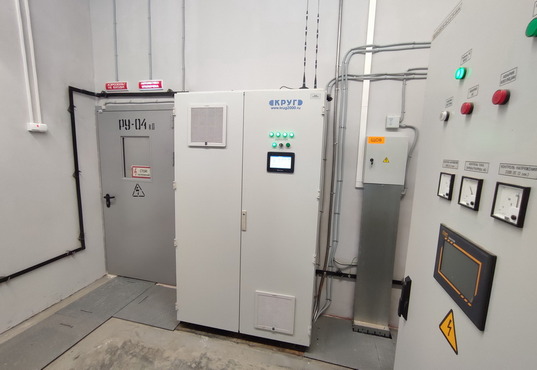

Шкаф управления включает в себя:

• контроллер для сбора данных с модулей ввода/вывода и их передачи по GPRS- каналу на верхний уровень системы (по протоколу Modbus)
• модули ввода/вывода для сбора данных с датчиков и устройств нижнего уровня
• панель оператора для отображения в графическом виде технологического процесса АПС с возможностью управления по месту.

Особенности

В АПС используется российская SCADA КРУГ-2000^® – универсальный программный продукт, предназначенный для создания систем автоматизации технологических объектов во многих отраслях промышленности и обладающий следующими особенностями:

• наличие готового проекта и графических шаблонов для реализации системы диспетчеризации объектов АПС
• модульность построения и масштабирование позволяют поэтапно наращивать и расширять систему диспетчеризации объектов АПС
• открытость и поддержка международных стандартов, спецификаций и протоколов обмена позволяют осуществлять интеграцию с большинством приборов сторонних производителей
• мощные и в то же время интуитивно понятные средства среды разработки пользовательских проектов позволяют заказчику проводить изменения в системах своими силами, без привлечения подрядных организаций.

SCADA КРУГ-2000 включена в Единый реестр российских программ под №541, является 100% импортозамещающим продуктом.

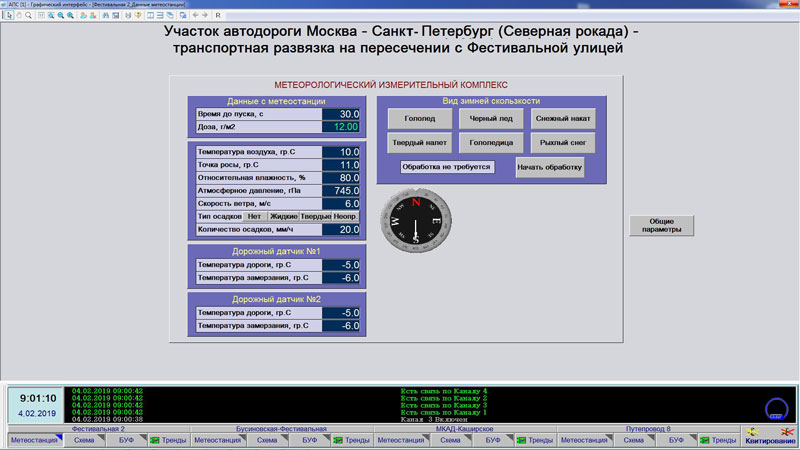

Данные метеорологического измерительного комплекса

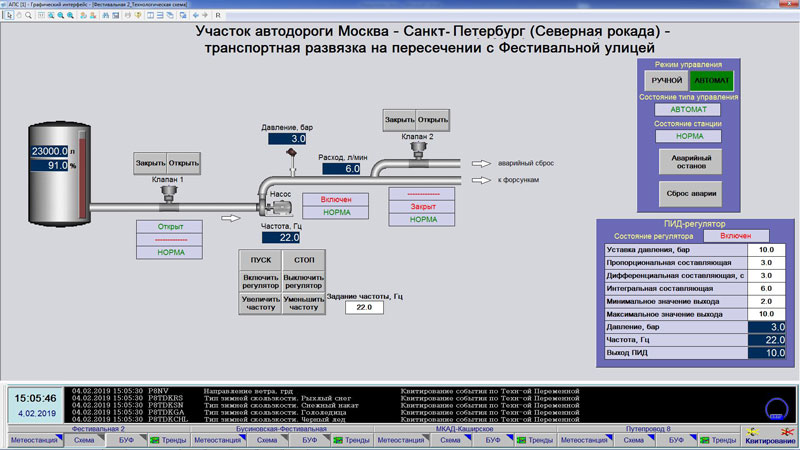

Технологическая схема АПС

Преимущества

• Своевременное предоставление оперативному персоналу качественной информации с метеостанции, о состоянии дорожного полотна и состоянии АПС
• Обеспечение возможности масштабирования и наращивания функционала системы, в том числе силами заказчика
• Долговременное хранение полученных данных
• Оптимальное соотношение «цена-качество» системы.

Результаты

• Снижение аварийных ситуаций, связанных с ухудшением состояния дорожного полотна из-за погодных условий
• Оптимизация расхода реагентов на контролируемых участках дороги
• Повышение надежности работы оборудования АПС за счет его своевременной диагностики.
