Диспетчеризация дорожно-транспортных объектов автоматической противогололёдной системы

Научно-производственной фирмой «КРУГ» совместно с партнёром – НТФ «Микроникс» (г.Омск) – разработана и внедрена на базе SCADA КРУГ-2000^® система диспетчеризации дорожно-транспортных объектов автоматической противогололёдной системы (АПС) на нескольких транспортных узлах Москвы и Московской области.

Северо-Восточная хорда – это новая магистраль, которая связывает три округа столицы: север, восток и юго-восток, является магистральной улицей 1 класса с непрерывным режимом движения. Она соединяет крупные автомобильные магистрали – Измайловское, Щелковское, Дмитровское, Алтуфьевское и Открытое шоссе. Проект выполняется в целях реализации программы строительства и реконструкции дорожно-мостовых объектов, предусмотренных Генеральным планом развития города Москвы до 2020 года.

Система диспетчеризации АПС включает следующие объекты:

• Участок автодороги Москва – Санкт-Петербург (Северная рокада) – транспортная развязка на пересечении с улицей Фестивальной
• Участок автодороги Москва – Санкт-Петербург (Северная рокада) – от Бусиновской развязки до улицы Фестивальной
• Транспортная развязка МКАД – Каширское шоссе. Центральная насосная станция №2
• Участок автодороги от Киевского до Калужского шоссе. Путепровод №8.

Цель внедрения системы

Поддержание в надлежащем состоянии дорожного полотна при неблагоприятных погодных условиях за счет:

• обеспечения дистанционного диспетчерского контроля за состоянием дорожного полотна
• автоматического и ручного диспетчерского управления оборудованием противогололедной системы.

Функции системы

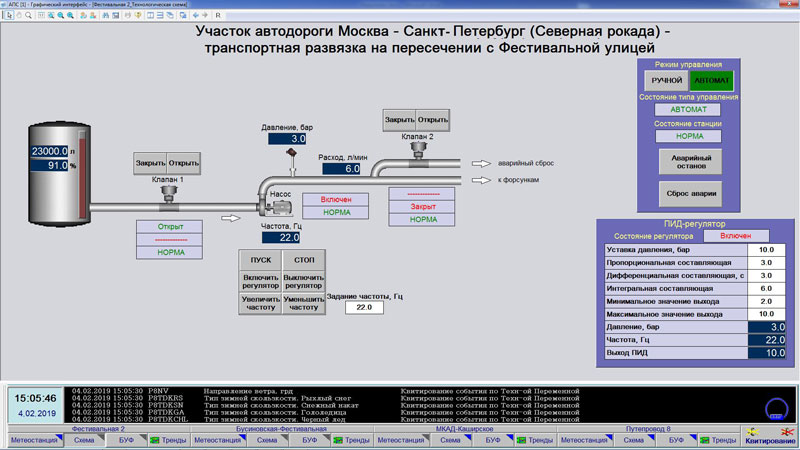

• Отображение на АРМ диспетчера следующих данных:

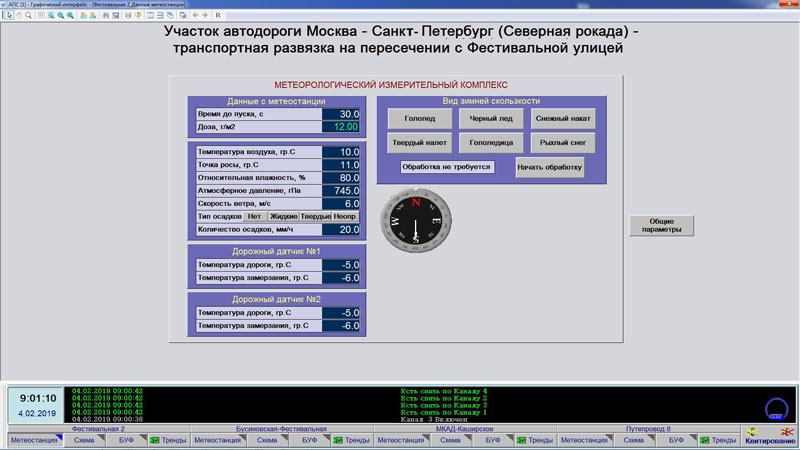

  • с метеостанции: температура воздуха, точка росы, относительная влажность, атмосферное давление, скорость и направление ветра, тип и количество осадков
  • о состоянии дорожного покрытия: температура покрытия, температура замерзания среды
  • о техническом состоянии и режимах работы оборудования АПС: насоса (включен/отключен), электро-магнитных клапанов (открыт/закрыт)
• Ведение и отображение на АРМ диспетчера архивной информации
• Сигнализация об ухудшении состояния дорожного полотна
• Сигнализация о состоянии АПС:
  • низкий уровень реагента в емкости
  • низкое/высокое давление реагента
  • нажата кнопка «Аварийный останов»
  • неисправность датчиков уровня, давления, температуры, расхода
  • отсутствие связи с метеостанцией, дорожным датчиком
• Автоматическое и диспетчерское управление электромагнитными клапанами блоков дорожных головок (БДГ), обеспечивающих распыление реагента
• Управление режимом работы АПС – «ручной» / «автоматический»
• Формирование отчетов о причинах срабатывания системы и расходах реагентов.

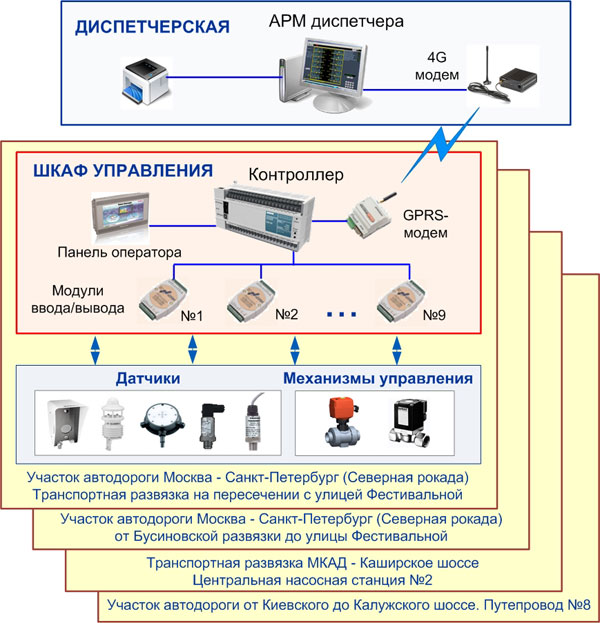

Архитектура системы

АПС включает в себя:

• оборудование нижнего уровня (в том числе дорожные датчики, блоки дорожных головок)
• шкафы управления с контроллерами и модулями ввода/вывода
• сервер, совмещенный с АРМ диспетчера, под управлением SCADA КРУГ-2000.

Результаты

• Снижение аварийных ситуаций на контролируемых участках дороги, связанных с ухудшением состояния дорожного полотна в связи с погодными условиями
• Оптимизация расхода реагентов на контролируемых участках дороги
• Повышение надежности работы оборудования АПС за счет его своевременной диагностики.

Компанией «КРУГ» выполнены работы по инжинирингу и удаленной пусконаладке системы. Компанией «Микроникс» выполнены поставка шкафов управления и разработка прикладного программного обеспечения контроллеров.

В настоящее время ведутся работы по расширению системы диспетчеризации объектов АПС, включающие путепроводы №4, №6, №7, №9 и транспортный тоннель №3 на участке дороги от Киевского до Калужского шоссе. В перспективе диспетчеризации подлежат еще 3 транспортных узла Москвы и Московской области.
