Автоматизированная система диспетчеризации оперативного контроля и учёта водоснабжения предприятия «ПМ-Композит»
Введена в эксплуатацию автоматизированная система диспетчеризации оперативного контроля и учёта водоснабжения предприятия «ПМ-Композит» (Самарская обл.) на базе программно-технического комплекса КРУГ-2000® (ПТК КРУГ-2000).
ООО «ПМ-Композит» – вновь строящийся завод по изготовлению изделий из композитных материалов, расположенный в особой экономической зоне «Тольятти».
Система предназначена для оперативного контроля и учёта фактического потребления хозяйственно-питьевой воды, воды на пожарные нужды, а также водоотведения хозяйственно-бытовой канализации.
Основные функции
- Сбор и обработка технологической информации от расходомеров

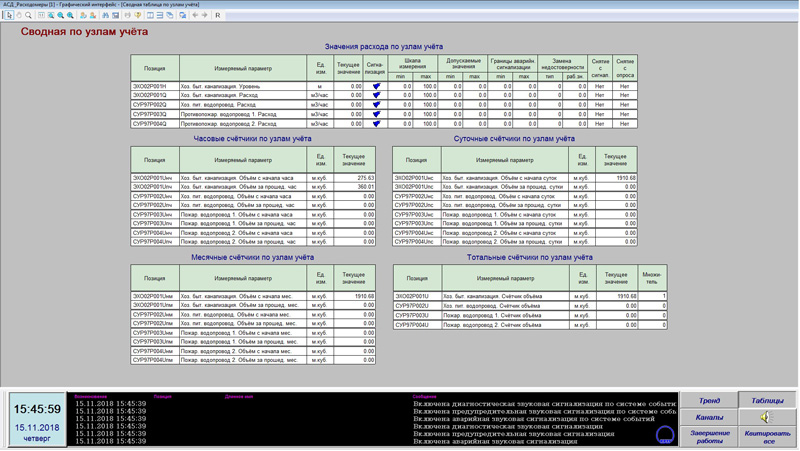

- Предоставление оперативному персоналу информации по контролируемым параметрам на мониторе АРМ оператора в виде технологических схем, графиков изменения параметров во времени (трендов)
- Технологическая сигнализация, извещающая о возникновении нарушений в технологическом процессе и обнаружении неисправностей в составе оборудования
- Протоколирование событий, происходящих в системе
- Регистрация значений технологических параметров
- Архивирование трендов, печатных документов, протоколов событий.
Архитектура

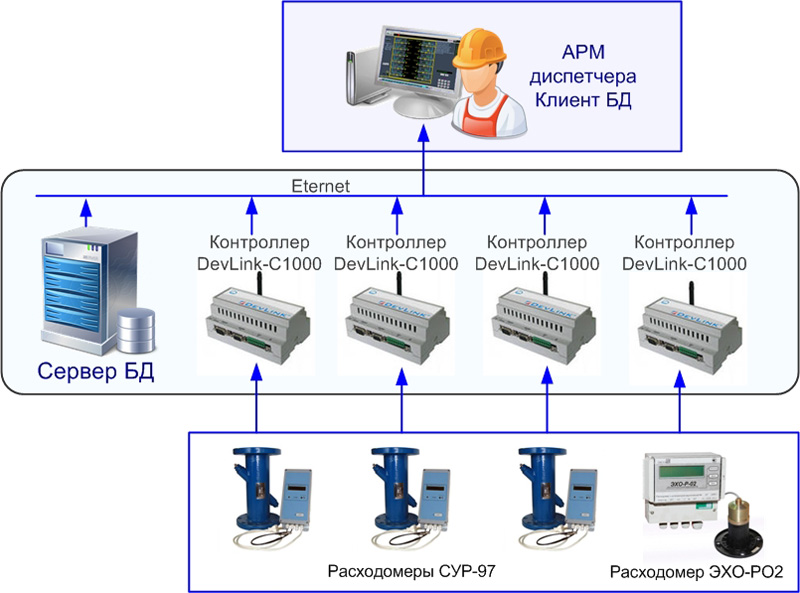

Система имеет трёхуровневую иерархическую структуру.
Нижний уровень представлен ультразвуковыми расходомерами: 3 расходомера СУР-97 и 1 расходомер Эхо-Р02 (канализация).
Средний уровень представлен промышленными контроллерами DevLink–C1000.
Верхний уровень представлен автоматизированным рабочим местом оператора и сервером сбора данных с установленной российской SCADA КРУГ-2000®, одновременно выполняющим функции сбора, обработки, визуализации и архивирования данных с датчиков нижнего уровня (расходомеров).
Все ультразвуковые расходомеры объединены цифровой сетью RS-485 и опрашиваются контроллерами по протоколу MODBUS. Также в контроллерах Devlink-C1000 ведётся расчёт потребления воды на различных интервалах времени и выполняется хранение архивной информации.
Работы по внедрению системы выполнены специалистами компании «КРУГ» в кратчайшие сроки.
