Модернизация факельного хозяйства повышает безопасность производства Краснодарского НПЗ

Безопасность функционирования технологических установок АТ-2 и АВТ Краснодарского НПЗ является обязательным условием производственных процессов предприятия.

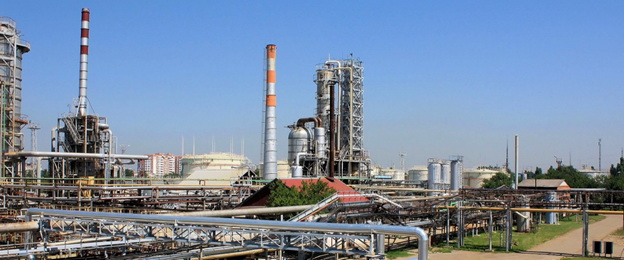

АО «Краснодарский нефтеперерабатывающий завод – Краснодарэконефть» (АО «КНПЗ-КЭН») – одно из старейших предприятий отрасли, выпускающее высококачественную продукцию, удовлетворяющую требованиям российских и международных стандартов. Действующие технологические установки позволяют заводу выпускать широкий ассортимент продукции. Мощность переработки - до 3 миллионов тонн нефти в год.

Цель проекта

Согласно новым требованиям к соблюдению федеральных норм и правил в области промышленной безопасности была проведена модернизация факельного хозяйства предприятия для снижения аварийности функционирования технологического оборудования. Реконструкция узла утилизации сбросных газов (УУСГ) на Краснодарском НПЗ значительно повысила эффективность факельного хозяйства.

В рамках проекта возникла необходимость в создании системы автоматизации УУСГ. Для реализации этого решения руководством Краснодарского НПЗ была выбрана компания «КРУГ», которой была разработана и введена в эксплуатацию автоматизированная система управления технологическими процессами установки – АСУ ТП УУСГ. Система обеспечила соблюдение заданного режима работы установки и возможность анализа проходящих технологических процессов.

Объект управления

Узел утилизации сбросных газов предназначен для утилизации газов, сбрасываемых в факельную систему с установок АТ-2 и АВТ. Сбросные газы поступают в сепараторы, где отделяются от конденсата, охлаждаются и поступают на утилизацию в термический окислитель ТО-1.

Функции системы

Информационные: измерение и контроль параметров технологического процесса, предоставление оперативному и обслуживающему персоналу данных о состоянии оборудования, формирование сигнализации, архивирование данных и т.д.

Управляющие: технологические защиты и блокировки, регулирование, дистанционное управление исполнительными механизмами.

Вспомогательные: диагностика оборудования ПТК, коррекция системного времени абонентов АСУ ТП, защита от несанкционированного доступа в локальную сеть АСУ ТП и т.д.

Архитектура и компоненты

АСУ ТП УУСГ построена на базе программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000^®). Представляет собой трехуровневую распределенную систему с многоступенчатой защитой от отказов, обеспечивающей высокую надежность техпроцесса.

Нижний уровень представлен датчиками и исполнительными механизмами.

Средний уровень организован с использованием промышленных РС-совместимых контроллеров. Подсистема ПАЗ выполнена по схеме 100%-го резервирования, РСУ – по схеме 100%-го «горячего» резервирования процессорной части. Операционная система контроллеров – Linux.

Верхний уровень АСУ ТП представлен двумя АРМ оператора, функционирующими под управлением SCADA КРУГ-2000^® в режиме 100%-го «горячего» резервирования. Один из АРМ выполнен на базе промышленного панельного компьютера с сенсорным управлением и расположен в шкафу управления. Обмен информацией выполняется по ЛВС со 100%-м резервированием.

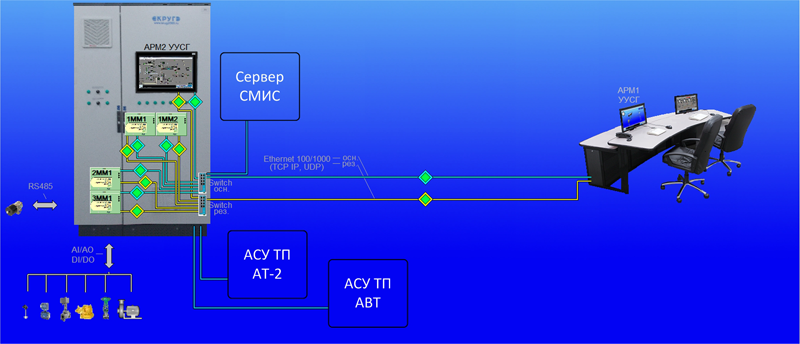

Архитектура АСУ ТП УУСГ

Информационная мощность

Общая информационная мощность АСУ ТП УУСГ – 320 физических сигналов ввода-вывода:

• аналоговых входных – 64
• аналоговых выходных (регуляторы) – 8
• дискретных входных – 168
• дискретных выходных – 80.

Состав комплекса программно-технических средств АСУ ТП УУСГ

• средства связи (каналообразующая аппаратура)
• контроллеры сбора данных
• серверы базы данных
• автоматизированные рабочие места операторов
• программное обеспечение.

Особенности АСУ ТП УУСГ

• Постоянный анализ наличия паров углеводородов в воздухе по всей территории установки УУСГ
• Передача данных в систему мониторинга и управления инженерными системами зданий и сооружений (СМИС) завода посредством OPC-сервера разработки НПФ «КРУГ» (внедрение СМИС и АСУ ТП УУСГ происходило одновременно)
• Диагностика неисправности электрозадвижек по превышению времени открытия, закрытия, схода с концевика
• Подсчет наработки технологического оборудования.

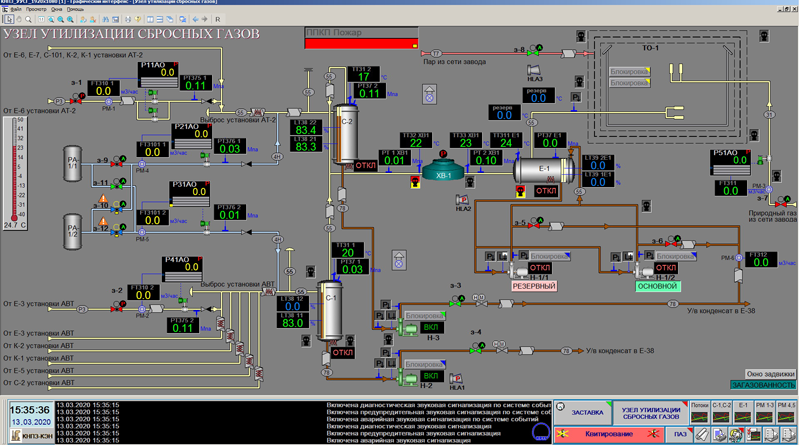

Технологическая схема АСУ ТП УУСГ

Результаты

Внедрение АСУ ТП УУСГ позволило достигнуть следующих результатов:

• повышение безопасности технологических процессов и эксплуатации технологического оборудования
• снижение эксплуатационных затрат
• повышение производительности труда, уменьшение доли ручных операций
• повышение готовности обслуживающего персонала во время нештатных ситуаций за счет своевременного предоставления информации
• снижение нагрузки на экологию региона.

АСУ ТП УУСГ легко масштабировать, расширяя ее функциональность, например, включать в систему новые мнемосхемы, расчеты показателей эффективности или отчеты произвольного вида.

В рамках данного проекта компанией «КРУГ» выполнены следующие работы:

• разработка проектно-конструкторской документации на шкаф управления
• сборка и комплектация шкафа управления
• разработка алгоритмов, защит и блокировок
• инжиниринг, шеф-монтажные и пусконаладочные работы.

Компания «КРУГ» давно сотрудничает с АО «КНПЗ-КЭН». За это время на базе ПТК КРУГ-2000 выполнено несколько проектов, в их числе: АСУ ТП АТ-2, АСУ ТП АВТ. Также для предприятия был разработан компьютерный тренажер по ПЛАС.
