АСУ ТП газорегуляторного пункта

Объекты управления

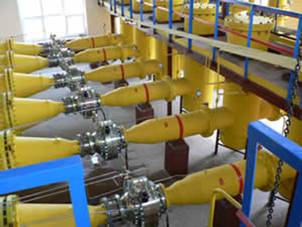

Газорегуляторные пункты (ГРП), предназначенные для снижения давления газа и поддержания его на заданных уровнях потребления.

Цели внедрения

  • повышение надежности работы технологического оборудования, снижение риска тяжелых аварий таким образом, чтобы отказы технических средств не приводили к ситуациям, опасным для жизни и здоровья людей и повреждению оборудования
  • обеспечение автоматизированного эффективного управления технологическими процессами в нормальных, переходных и аварийных режимах распределения газа
  • своевременное представление оперативному персоналу достаточной и достоверной информации о ходе технологического процесса, состоянии оборудования и технических средств управления
  • снижение затрат на эксплуатацию и ремонт технических средств автоматизации
  • обеспечение коммерческого учёта потребления природного газа.

Функции системы

  • сбор, обработка информации от датчиков температуры, давления, подключенных к сужающим устройствам, и вычисление объемного и массового расхода природного газа в трубопроводе
  • автоматическое переключение диапазонов измерения разности давления для увеличения диапазона измерения расхода
  • восстановление учётных параметров после простоя системы с добавлением к их значениям на момент отключения произведения времени простоя на договорную константу или значение расхода перед отключением
  • сравнение значений параметров с уставками, с фиксацией нарушений и формирования соответствующей записи в протоколе сообщений
  • контроль достоверности принимаемой информации по граничным значениям, скорости изменения и по другим критериям
  • приём дискретной информации о состоянии арматуры, от ключей МЩУ
  • обеспечение действия противоаварийных защит и блокировок оборудования в соответствии с требованиями нормативных документов: повышение давления газа за ГРП до 1-го и 2-го предела, понижение давления газа за ГРП, перевод линии редуцирования газа в режим «РАБОТА», «АВР», «ОТКЛЮЧЕНО» и запрет управления арматурой с двух мест
  • дистанционное управление исполнительными устройствами
  • вычисление объема и массы природного газа, прошедших по узлу учёта
  • отображение информации оперативному персоналу на цветных мониторах в виде мнемосхем с индикацией параметров в цифровом, табличном виде или в виде графиков
  • формирование световой и звуковой сигнализации отклонения параметров от заданных предупредительных и предаварийных границ, а также при других аварийных ситуациях
  • индикация мнемонических изображений электрозадвижек с динамической индикацией их состояний и возможностью дистанционного управления ими
  • ручной ввод в режиме реального времени исходных данных
  • автоматическое формирование, выдача данных оперативному персоналу и вывод на печать отчетных печатных документов как автоматически, так и по запросу
  • выполнение переходов «Зима-Лето» и «Лето-Зима»
  • многопользовательский режим работы, при этом используется разграничение прав доступа к системе по паролям, регистрация доступа лица и протоколирование его действий
  • автоматическое формирование и печать протокола событий в системе
  • архивирование данных на жёсткий диск компьютера
  • просмотр истории параметров процесса в виде графиков и таблиц
  • просмотр архивов печатных документов на экране дисплея и распечатка на принтере
  • отображение информации о состоянии и работоспособности компонентов АСУ ТП, проведение диагностики её элементов
  • коррекция системного времени.

Программное обеспечение

  • Программное обеспечение верхнего уровня реализовано на базе SCADA КРУГ-2000®, в том числе: среда разработки (генератор базы данных, графический редактор, технологический язык программирования и др.) и среда исполнения (исполняемые модули станций оператора).
  • Система реального времени контроллера (СРВК), позволяющая создавать схемы «горячего» резервирования: 100% резервирование контроллеров, резервирование процессорной части, модулей ввода/вывода.

Компоненты

АСУ ТП ГРП представляет собой двухуровневую распределенную систему с многоступенчатой защитой от отказов, обеспечивающей высокую надежность.
Нижний уровень представлен современными, высоконадёжными микропроцессорными контроллерами. Контроллеры выполнены со 100% «горячим» резервированием. Контроллеры размещены в шкафах контроля и управления.
Верхний уровень представлен рабочими местами операторов (станции оператора/архивирования-сервер с полным объёмом графического проекта, с функцией 100% «горячего» резервирования и функциями архивирования).
Связь с контроллерами нижнего уровня производится посредством локальной вычислительной сети с использованием ВОЛС (волоконно-оптической линии связи), выполненной по схеме 100% «горячего» резервирования.



Выводы

Внедрение АСУ ТП ГРП позволяет обеспечить:

  • оптимизацию расчетов за счет внедрения узла коммерческого учёта природного газа в соответствии со всеми требованиями Главгосэнергонадзора и Федерального Агентства по техническому регулированию и метрологии,
  • повышение надежности подсистемы технологических защит за счет структурного резервирования и постоянной диагностики технических и программных средств
  • предоставление персоналу исчерпывающей оперативной и архивной информации о работе системы, широкие возможности оператора по управлению технологическим процессом
  • устойчивую работу систем управления технологическим оборудованием
  • «живучесть» системы, обусловленную независимостью контроллеров друг от друга
  • реализацию сложных алгоритмов контроля и управления.

Данное решение реализовано на следующих объектах:

  • ГРП № 2 Киришская ГРЭС,  г.Кириши
  • ГРП Пензенской ТЭЦ-1 «Пензаэнерго», г.Пенза
  • ГРП № 8 «Кавказтрансгаз»,  г.Ставрополь
