Система автоматизации процесса термообработки тормозных колодок для автотранспорта
Печь термообработки тормозных колодокОбъектПредприятия-разработчики и производители фрикционных изделий: колодок дисковых тормозов, накладок барабанных тормозов и накладок сцепления для легковых и грузовых автомобилей, а также автобусов отечественного и зарубежного производства и т.д. АСУиКП термообработки тормозных колодок в печах реализована на базе SCADA КРУГ-2000® Цели разработки
Архитектура АСУиКРАрхитектура системы автоматизации представляет собой трёхуровневую систему. В 1-й (нижний) уровень системы входят датчики измеряемых параметров и исполнительные устройства. Во 2-й (средний) уровень системы входят:
В 3-й (верхний) уровень системы входят следующие технические средства:

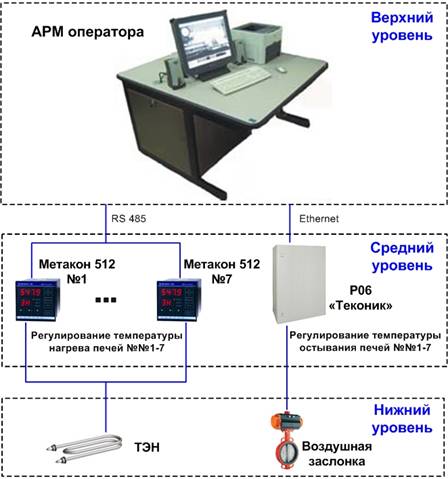

Функциональная клавиатура, которой оснащен АРМ, делает интерфейс Пользователя системы ещё более дружелюбным, и одним нажатием клавиши можно осуществить переход в любое место графического проекта. Обмен данными между абонентами верхнего и среднего уровней осуществляется при помощи промышленной сети RS485 и Ethernet. Общая структура АСКУиКП термообработки тормозных колодок в печах

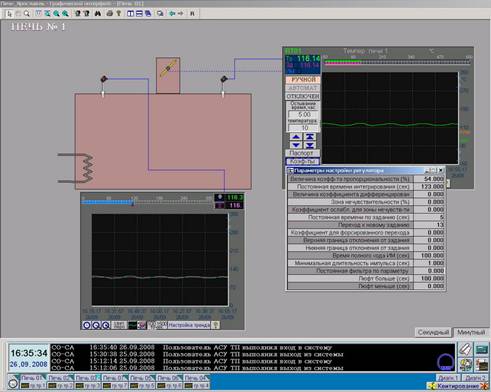

Программное обеспечение (ПО)АСУиКР параметров формования фрикционных изделий построена на базе модульной интегрированной SCADA КРУГ-2000. Верхний уровень. Программный комплекс «Станция оператора/архивирования сервер», установленный на АРМ, осуществляет сбор, обработку и отображение оперативных данных, управление технологическим оборудованием, а также хранение и отображение архивной информации по заданным параметрам. Сервис печати SCADA КРУГ-2000 в автоматическом или ручном режиме выводит на печать сменные ведомости, протоколы событий, копии видеокадров (например, трендов) и т.д. Кроме того, на АРМ установлено дополнительное программное обеспечение SCADA КРУГ-2000 – Станция инжиниринга, – предназначенное для удалённого конфигурирования и программирования контроллеров. Операционная система – Windows ХР. Контроллерный уровень. Система Реального Времени Контроллера (СРВК), являющаяся неотъемлемой частью SCADA КРУГ-2000, функционируя в тесной интеграции с ПО абонентов верхнего уровня, осуществляет опрос датчиков, исполнение прикладных алгоритмов и т.д. Операционная система – Linux. Связь с интеллектуальными приборами Метакон осуществляется при помощи технологии OPC, причём ОРС-сервер регуляторов Метакон также является разработкой НПФ «КРУГ». Видеокадр «Печь №1»
Основные функции системы
Информационная мощность
Внедрение в эксплуатацию АСУиКП термообработки тормозных колодок в печах позволило оснастить предприятие современной системой автоматизации, которая повысила стабильность параметров термообработки, что, в конечном итоге, привело к повышению качества производимой продукции. Данное решение реализованно на печах №№1-7 ОАО «Термостойкие изделия и инженерные разработки (ТИИР)», г. Ярославль. |
