АСУ ТП установки производства капролактама

Объект управления

Установки оксимирования циклогексанона в циклогексаноноксим и перегруппировки циклогексаноноксима в капролактам.

Цель создания АСУ ТП

Узким местом в эксплуатации установки производства капролактама является применение одноступенчатой схемы процесса перегруппировки циклогексаноноксима в капролактам, в связи с этим необходима модернизация технологической схемы установки в 2-х ступенчатый процесс оксимирования циклогексанона в циклогексаноноксим и 2-х ступенчатый процесс перегруппировки циклогексаноноксима в капролактам. Использование данной технологии при прочих равных условиях позволяет

• работать на различных технологических режимах, направленных на снижение удельного расхода олеума для процесса перегруппировки и сокращение выхода сульфата аммония на тонну капролактама

• повысить качество капролактама и уменьшить его потери

• перевести процесс оксимирования с нейтрализации, работающей на аммиачной воде, на нейтрализацию газообразным аммиаком

• максимально автоматизировать процесс производства капролактама.

Объект управления относится ко второй категории взрывоопасности. Создание АСУ ТП осуществлялось одновременно с вводом в действие нового технологического оборудования.

Поставщиком программно-технических средств была выбрана фирма TREI GmbH совместно с фирмой НПФ "КРУГ".

При выборе поставщика программно-технических средств были приняты во внимание следующие факторы:

• Большой опыт автоматизации технологических процессов на нефте-, газоперерабатывающих и химических заводах
• Многолетняя деловая репутация как солидного поставщика систем контроля и управления для корпоративных заказчиков (более 70 действующих систем) автоматизации
• Наименьшая стоимость оборудования и услуг среди предложений аналогичного технического уровня
• Применение взрывозащищенного исполнения контроллеров TREI-05, позволяющего отказаться от внешних барьеров искрозащиты, существенно уменьшить стоимость, общие габариты системы и количество эксплуатируемого оборудования
• Полная русификация всех программных средств и документации
• Предоставление оперативной и квалифицированной технической поддержки
• Наличие всех необходимых сертификатов и лицензий Госстандарта РФ и Госгортехнадзора РФ.

Поставка АСУ ТП осуществлялась "под ключ" после проведения испытаний и обучения эксплуатационного персонала.

Разработка, комплектация и внедрение АСУ ТП выполнены за 3 месяца. Система находится в эксплуатации с октября 1999 г.

Общие сведения о системе

• приведение системы управления к действующим нормам и правилам пожаро- и взрывобезопасности Госгортехнадзора РФ
• усовершенствование технологической схемы установки
• замена пневматических датчиков на электрические.

Информационная мощность АСУ ТП

• контролируемых аналоговых сигналов (расход, уровень, температура и т.п.) - 74
• контролируемых дискретных сигналов (с учетом состояния запорной арматуры) - 37
• аналоговых управляющих сигналов - 52
• подсистема противоаварийных защит и блокировок::
  • аналоговых параметров - 12,
  • входных дискретных - 11,
  • выходных дискретных - 8.

• Контроллер TREI-5B
• Программное обеспечение - SCADA-пакет "КРУГ-2000"
• Станции оператора
• Станция инжиниринга
• сетевые средства - 10 Mb ETHERNET
• Принтер
• Конструктивы - 19" шкаф (RITTAL)
• система бесперебойного питания
• источники питания внешних цепей.

Лицензии На ПТК и контроллеры получены следующие сертификаты Госстандарта РФ:

• №1742 от 18.09.95. Устройства программного управления TREI-5B. Зарегистрирован в Государственном реестре средств измерений под №14857-95
• №2373 от 05.09.96. Комплексы программно-технические "КРУГ-2000". Зарегистрирован в Государственном реестре средств измерений под №15592-96 [1]].

Функции системы

Информационные функции

• измерение и контроль параметров
• обнаружение, сигнализация и регистрация отклонений параметров от установленных границ
• ручной ввод данных
• формирование и выдача оперативных данных
• архивирование предыстории параметров
• расчетные задачи
  • расчет перепада температур по теплообменникам
  • расчет соотношения оксим/олеум
  • расчет потребления циклогексанона в цех в м3 за смену, сутки, месяц
  • расчет потребления анон+оксим в реактор в м3 за смену, сутки, месяц
  • расчет общего расхода ГАС на установку в м3 за смену, сутки, месяц
  • расчет потребления оксима в реактор в м3 за смену, сутки, месяц
  • расчет потребления олеума в реактор в м3 за смену, сутки, месяц
  • расчет потребления циклогексанон+оксим в реактор в м3 за смену, сутки, месяц
  • расчет потребления аммиачной воды в реактор в м3 за смену, сутки, месяц
  • расчет потребления газообразного NН3 в реактор в м3 за смену, сутки, месяц
• анализ срабатывания блокировок и защит.

• реализация противоаварийных защит
• автоматическое (цифровое) регулирование
• выдача управляющих воздействий с функциональной клавиатуры на контроллер для регуляторов.

Выдача управляющих воздействий осуществляется с видеокадров "ГРУППА" и мнемосхем с помощью активизации приборов управления регулятором. Система обеспечивает контроль прохождения команды с клавиатуры на монитор и контроллер. Команды управления имеют наивысший приоритет, по сравнению с другими функциями системы. Величины управляющих воздействий и изменения логических состояний регистрируются в "ПРОТОКОЛЕ СОБЫТИЙ".

• тестирование и самодиагностика комплекса технических средств ПТК системы
• перенастройка системы (реконфигурация программного обеспечения)
• подробная экранная помощь
• коррекция системного времени.

Технические характеристики АСУ ТП

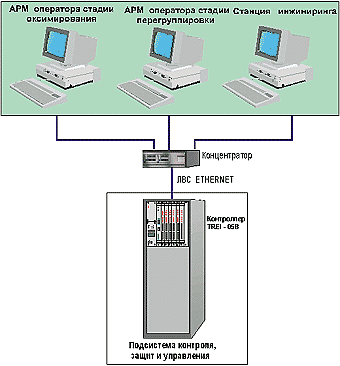

Структурная схема АСУ ТП установки производства капролактама приведена на рисунке.

ПТК сочетает в себе высокие характеристики надежности, точности, вычислительной мощности, модульности и простоты эксплуатации.

Динамика работы АСУ ТП

Основные характеристики системы визуализации и хранения информации

Предел основной допустимой погрешности:

• для входных сигналов 4-20 мА, % -- + 0,025;
• для сигналов термопары ТХК, 0С - + 0,3
• для выходных сигналов 4-20мА, % -- + 0,1.

ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИХ СРЕДСТВ

Контроллеры TREI-5B обеспечивают ввод, обработку и вывод всех сигналов датчиков установки. Контроллер TREI-5B - компактное проектно-компонуемое многофункциональное модульное аттестованное устройство в конструктиве "Евромеханика" 19". В состав входит более 180 типов одноканальных модулей (мезанинов) входов-выходов.

Станции оператора и станция инжиниринга - на базе персонального компьютера (Pentium) в комплекте с графическим 21" монитором и функциональной клавиатурой.

Сетевые средства. Локальная сеть АСУ ТП базируется на сетевой 10 Мбит/с "промышленной" ETHERNET технологии (витая пара). В качестве базового протокола сетевого взаимодействия использован протокол TCP/IР.

Конструктивы. Контроллер TREI-5B установлен в монтажном шкафу. Шкаф выполнен в конструктивах фирмы RITTAL (1800x600x800) со стеклянной передней и металлической задней дверями, которые имеют встроенные запорные устройства. На задней плоскости расположены клеммники для внешних соединений, источник питания внешних цепей и панель освещения. После сборки шкафа и изготовления контроллеров были проведены полигонные испытания всего оборудования, что позволило произвести комплексную проверку взаимодействия всех частей АСУ ТП и сократить сроки пусконаладочных работ на объекте до 3-х недель (включая датчики, исполнительные механизмы и кабельные трассы). На объект шкаф был поставлен в комплекте с установленным контроллером и средствами сетевого обмена.

Программное обеспечение

Программное обеспечение АСУ ТП реализовано на базе интегрированной SCADA "КРУГ-2000". Пакет программ "КРУГ-2000" состоит из инструментальных средств и сред исполнения.

В состав пакета программ "КРУГ-2000" входят следующие программные средства.

Системы реального времени контроллера, станций оператора и инжиниринга, которые обеспечивают выполнение всех функций системы в режиме реального времени (исполняемые модули).

Генератор базы данных предназначен для конфигурации и настройки базы данных. Конфигурирование осуществляется путем последовательного заполнения экранных форм.

Графический редактор обеспечивает рисование статических элементов схем: линия, круг, эллипс, прямоугольник, спецсимволы, текст и др. Редактор динамики используется для отображения динамически изменяющихся элементов мнемосхем. Генератор печатных документов предназначен для создания отчетных печатных документов произвольной формы.

Технологический язык КРУГОЛ предназначен для обеспечения возможности реализации задач Пользователя в реальном режиме времени. Предусмотрена возможность работы с алгоблоками.

Верификатор базы данных предназначен для проверки базы данных на непротиворечивость после генерации системы и для проверки правильности внесения изменений.

Выводы

Внедрение АСУ ТП обеспечило увеличение надежности и экономичности работы установки за счет:

• приведения системы управления к требованиям действующих норм и правил Госгортехнадзора;
• применения контроллера TREI-5B в Ех-исполнении, что позволило отказаться от традиционно применяемых барьеров искрозащиты, от дополнительных шкафов с барьерами и источниками их питания, что в итоге, привело к резкому уменьшению количества эксплуатируемого приборного оборудования и резкому уменьшению площади, занимаемой оборудованием АСУ ТП в щитовой, по сравнению с традиционными средствами автоматики.

Кроме того, достигнуты следующие цели:

• реализация более сложных алгоритмов контроля и управления;
• обеспечение персонала более полной, достоверной и своевременной информацией о работе установки;
• улучшение диагностики оборудования и протекания технологических процессов.

Данное решение реализовано на установке производства капролактама ОАО "Щекино-Азот"

В работе по созданию и поставке системы принимали участие следующие организации:

• ООО "TРEИ ГМБХ" (г. Пенза) и TREI Gmbh (Штуттгарт)
• Научно-производственная фирма "КРУГ" (г. Пенза)
• НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ АЗОТНОЙ ПРОМЫШЛЕННОСТИ И ПРОДУКТОВ ОРГАНИЧЕСКОГО СИНТЕЗА (ОАО "ГИАП") (г. Москва)

Авторы выражают глубокую благодарность Дорофееву Е.И. и Пиндюрину И.В. за существенную помощь и участие в работе.

Литература: [1]] Шехтман М.Б. "Круг-2000 - от пакета программ к ПТК" // ж-л "Промышленные АСУ и контроллеры", №3 1999 г.
