Автоматизированная система управления газоразделительной станцией на базе SCADA КРУГ-2000
Автоматизированная система управления газоразделительной станцией разработана НПФ «КРУГ» совместно с Челябинским заводом мобильных энергоустановок и конструкций («ЧЗМЭК»).
Челябинский завод мобильных энергоустановок и конструкций занимается решением задач в сфере обеспечения промышленных предприятий надежным пожарным, насосным, компрессорным и газоразделительным оборудованием в блочно-модульном исполнении.
Азотные станции широко применяются во многих отраслях промышленности: горнодобывающей, нефтегазовой, пищевой, строительной, химической, транспортной, а также в энергетике, металлургии и машиностроении.
АСУ ТП реализована на базе российской SCADA КРУГ-2000®. Этодназначена для контроля и управления технологическим процессом получения азота. Чистота азота, получаемого на выходе из азотной станции, достигает 99,9%.
Система управления охватывает все узлы азотной станции, представляющей собой изделие полной заводской готовности, в том числе систему воздухоподготовки, воздушную компрессорную установку, генератор газообразного азота, герметичные стальные емкости для накопления и хранения запаса сжатого воздуха и газообразного азота, технологический трубопровод.
Основные функции системы управления
- Запуск/останов установки с АРМ оператора
- Задание уставок параметров техпроцесса

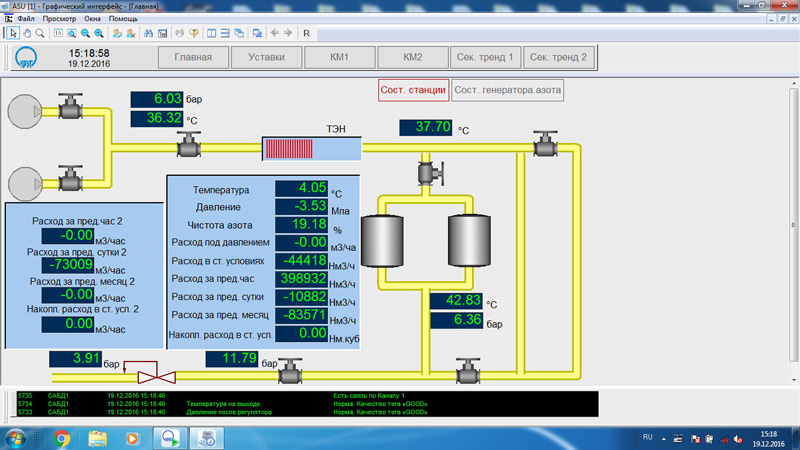

- Сбор, архивирование и представление на панели оператора информации о состоянии оборудования и параметрах процесса получения азота
- Формирование протокола изменений уставок системы, нарушений и аварий при работе системы.

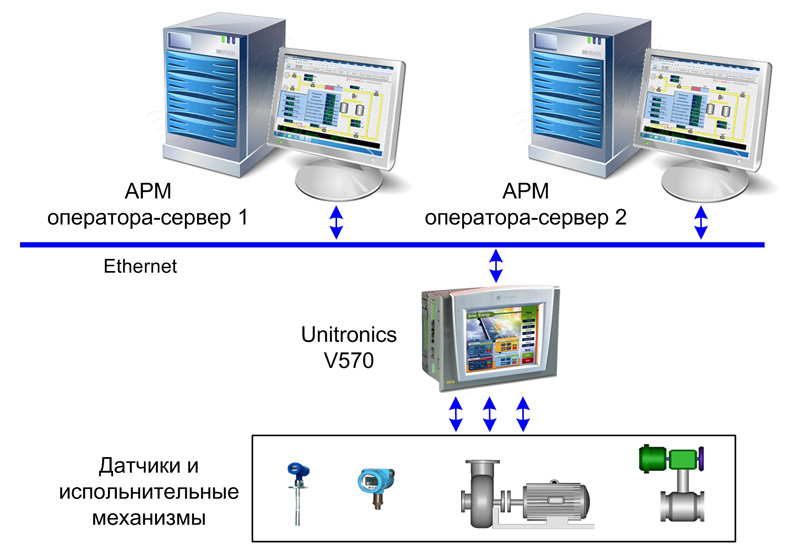

Архитектура
Система имеет 3-уровневую структуру.
1 уровень представлен датчиками и исполнительными механизмами.
2 уровень – контроллер Unitronics V570.
3 уровень – два АРМ оператора с резервируемыми серверами, которые осуществляют сбор данных и управление контроллером посредством OPC–сервера протоколов Modbus производства НПФ «КРУГ».
Созданная АСУ ТП является частью газоразделительной станции, позволяющей многим предприятиям, использующим в своем производстве азот, отказаться от его закупок у сторонних производителей.
