КОМПЬЮТЕРНЫЙ ТРЕНАЖЁРНЫЙ КОМПЛЕКС
Назначение
отечественного ПО Минкомсвязи РФ
Компьютерный тренажёрный комплекс «ТРОПА» (КТК «ТРОПА») предназначен для создания на его базе тренажёров для подготовки оперативного и обслуживающего персонала предприятия к работе на реальном технологическом оборудовании, поддержания и оценивания его квалификации, отработки навыков безопасного и экономичного управления оборудованием в сложных переходных и аварийных режимах и т.д.
Тренажёры, созданные с использованием КТК «ТРОПА», позволяют провести тренировки с отработкой персоналом способности правильно реагировать на нештатные ситуации, безошибочно определять пути выхода из любых сложившихся условий, возникающих на производстве.
Области применения
На базе тренажёрного комплекса «ТРОПА» могут быть созданы тренажёры для обучения и тестирования работников различных отраслей промышленности, включая теплоэнергетику, нефтяную, газовую, нефтехимическую промышленности и т.д. Тренажёрный комплекс применяется как для создания тренажёров для обучения оперативного персонала, в котором изучаются вопросы ведения технологических режимов, поведения в аварийных ситуациях и т.д., так и для создания тренажёров для обслуживающего АСУТП персонала, вырабатывающих навыки настройки регуляторов, работы с алгоритмами защит и блокировок и т.д. С использованием КТК «ТРОПА» могут быть созданы как «большие» полномасштабные тренажёры с высокой точностью модели объекта управления, так и более простые и бюджетные с меньшей точностью математической модели объекта управления для использования их при изучении ПЛАС или формировании навыков настройки регуляторов.
Тренажёрный комплекс может применяться для проверки работоспособности программно-технического комплекса до момента его установки на объекте управления и для виртуального ввода объекта в работу. Таким образом, разработчик АСУТП имеет возможность отладить алгоритмы управления до начала пусконаладочных работ на объекте и без наличия у него контроллерного оборудования, что позволяет существенно сократить сроки внедрения системы.

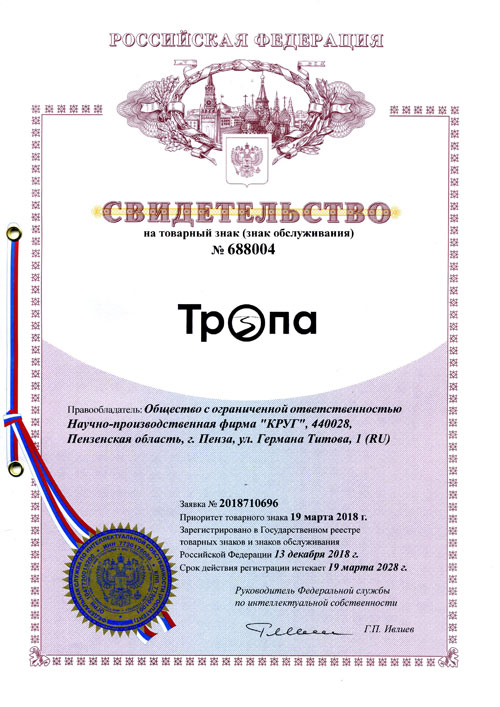

Тренажёрный комплекс «ТРОПА» внесен в Государственный реестр программ (Свидетельство №2018618120).
Основные функции КТК «ТРОПА»
КТК «ТРОПА» имеет в своём составе легко осваиваемые инженерами по автоматизации программные средства, позволяющие на 100% имитировать поведение реальной АСУТП. В связи с большой гибкостью и широкими возможностями с использованием КТК «ТРОПА» можно моделировать поведение АСУТП различных производителей.
Основные функции КТК:
- Управление модельным временем. КТК «ТРОПА» позволяет запускать, останавливать, «отматывать» назад, ускорять и замедлять время в компонентах системы.
- Управление исходными состояниями. КТК «ТРОПА» позволяет сохранять значения всех параметров системы и осуществлять запуск с данными значениями. Данные функции служат для создания и загрузки исходных состояний тренировок, а также применяются для сохранения промежуточных результатов с целью продолжения тренировки в будущем. Отличительной особенностью КТК «ТРОПА» является возможность сохранять в качестве исходного состояния не только «срез» значений параметров системы, но и историю изменения параметров.
- Управление неисправностями оборудования и сценариями.
- Демонстрация. Данные функции позволяют просматривать действия обучаемого в режиме демонстрации с выбранного момента времени. Демонстрацию можно осуществлять как в обычном режиме, так и в режиме ускоренного времени. При останове демонстрации в любой временной точке имеется возможность продолжения тренировки с данной временной отметки.
- Обмен информацией с математическими моделями объектов управления сторонних производителей с использованием различных протоколов, например ModBus, через файлы и т.д.
- Моделирование объекта управления. С использованием данных функций возможно создание математической модели объекта на базе типовых динамических звеньев (дифференцирование, интегрирование, запаздывание и т.д.). Данный метод может быть применён при невысоких требованиях к точности математической модели. В то же время использование готовых алгоблоков типовых динамических звеньев в среде разработки значительно сокращает трудозатраты и время на разработку математической модели, а соответственно, и её стоимость. Такой подход также даёт возможность корректировки модели непосредственно заказчиком с использованием среды разработки, так как в данном случае модель объекта создаётся с использованием того же технологического языка программирования (ФБД и СТ), соответствующего стандарту МЭК 61131-3, что и технологические программы в контроллерах.
- Функции конфигурирования тренажёра, позволяющие настраивать разные проекты с разным набором программных компонентов и функционалом, управлять набором тренировок, исходных состояний и неисправностей.
В то же время КТК «ТРОПА» выполняет все функции, характерные для программно-технических комплексов, а именно:
- Опрос параметров модели объекта и выдача управляющих воздействий. Данная функция – обычный функционал ПТК, только в данном случае в качестве источника информации об объекте выступают не физические сигналы с датчиков, а модель объекта.
- Обработка сигналов. КТК «ТРОПА» выполняет «стандартные» обработки по достоверности сигнала, превышению заданных границ сигнализации и т.д.
- Выполнение технологических программ защит и блокировок, регулирования, расчётных задач. Данные программы создаются с использованием технологического языка программирования, который служит для создания аналогичных программ в реальных АСУТП.
- Отображение значений параметров, сигнализаций, трендов, протокола сообщений на станции (станциях) оператора. Графические интерфейсы операторов создаются идентичными реальным интерфейсам АСУТП с использованием инструментов, заточенных именно на создание АСУТП.
Информация, необходимая для установки программного обеспечения КТК "ТРОПА", приведена в документе КТК ТРОПА_Readme.txt
Информация о стоимости программного обеспечения
Для расчета стоимости программного обеспечения скачайте Опросный лист, заполните и отправьте по адресу: krug@krug2000.ru
